安川变频器VOF报警快速排除使用方法

来源:凌科时间:2019-04-15 17:02:56

安川变频器VOF报警快速排除使用方法 不知道大家是否遇到过输出检出故障的,这台安川变频器让我***次遇到了这个故障,我们借维修的这个机会把安川变频器的这个故障排除一下,顺便总结一下这个故障的快速排除的方法,仅供参考,这台变频器搞了我2天了还是没掰扯出什么维修结论,搞的头晕不已,但是正是这个变频器的维修,让我好好检测了一下自己的维修思路和比较实用的方法。这个变频器是一家印染传输生产线上的一部分,由于比较急客户大晚上就给我打电话,为了不耽误客户的生产,半夜就出发到客户的工厂检修,后来表明没有按时修好,还好客户接受了我的临时方法,给他临时买了一台先顶用,这台继续维修,后来没有耽误客户的生产,完美的完成了任务。但是这个过程***是曲折的,不过维修后然我对安川变频器有了非常深刻的维修方案,下面分享一下维修安川变频器VOF故障思路和方法。

安川变频器VOF报警维修方法

(1)安川变频器VOF报警分析和检修的思路分析

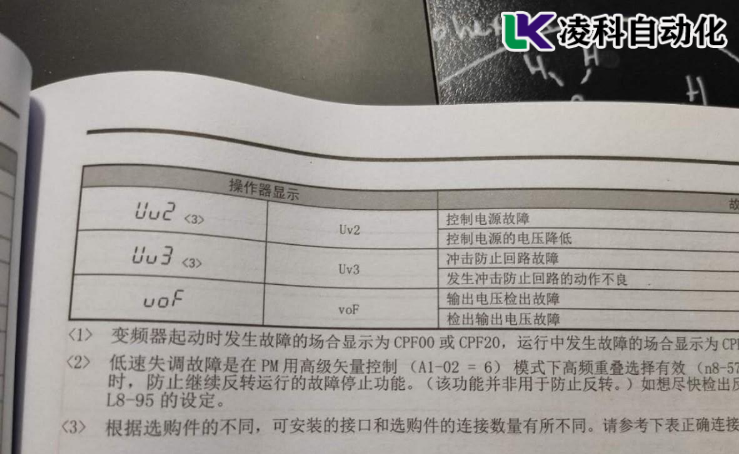

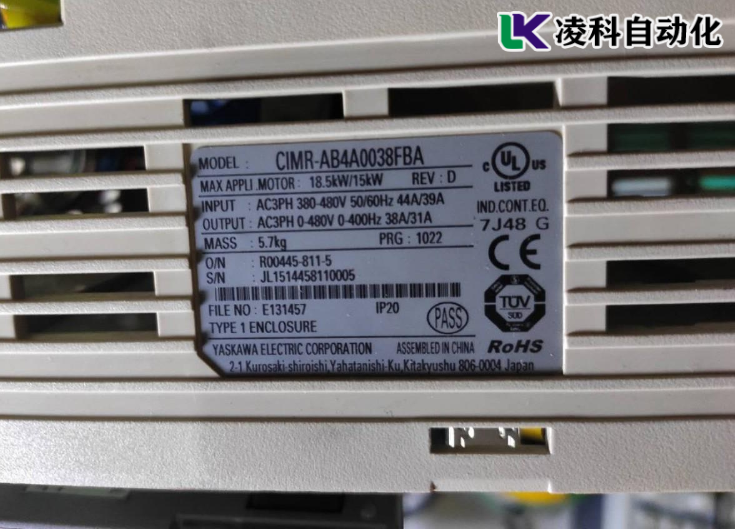

  1.安川变频器vof报警码有了。那么维修就容易了,首先对照安川变频器的说明书来看一下,这个报警的含义和检测的位置。看了一下手册上并没有解决方案,这个很让人失望啊,不过给出了故障的原因,手册上说明VOF报警主要问题是输出电压检出故障。从字面上来说这个故障是下游的输出部分的。我们回到故障具体表现是:A1000系列的15KW变频器上电运行后只要给频率不管多少就会报VOF警报,奇怪的是运行频率给0的时候就不报警。一开始以为是缺相故障,结果测试以后正常,不缺相。

  2.如何排除故障,那么就要拿出一个检修的思路。为了检测输出端的异常,我们需要测试输入端是否就不正常才导致输出电压故障的。检测首先从运放模块开始,测得C339G,3个运放反向,这里就与到了一个问题,输入端无论输出电压多少测得电压3.5V左右,同相输入端3.6V左右,停机时C339G输出4.9V有两个丝印VV原件也输出也是5V,报警VOF并没有解决。

  3.第三部需要检测C33模块的相压。只要一运行(有频率输出)U、V两项电压显示C339G就输出2.V,那么W相4.9v不变。我们的解决方法是换过两个C339G没有效果。通过测试发现,输入电压和检测设备并没有什么问题,这个问题一直困扰了2天还是没有解决。

安川变频器vof报警维修说明

(2)安川变频器VOF报警维修
 1.由于之前2天的检测并没有得到什么结果,人就开始了急躁,于是有病乱投医了,把所有的输出模块,逆变模块以及周边的电路电容,排线检测个遍,地毯式的搜查;***后终于找到问题的所在:测试W相丝印VV的芯片脉冲信号不正常,不过也是猜测的,也没有耐心去测试了,直接更换芯片,上电后竟然成功的解决了问题。

 2. 这个维修思路的时候让我大跌眼镜,也让我总结了出来,既然报警时输出故障,那么当我们实在检测不出来的时候,就需要我们把输出周边的东西也要好好检查,毕竟它们是相关的,还有如果你实在解决不了的疑难杂症,说不定清洗一个板子也会有奇效。有的时候维修就是这么神奇,可以让你失望极点,突然又给你一个大大的惊喜,重点是做变频器维修一定要有一个好的心态。

 总结:当我们没见过这个故障,而又查不到资料的时候,我们现在只能依靠厂家的说明手册和我们以往的维修经验,这个试试维修安川变频器的思路一定要是打开的状态,而不是闭塞的,当这个思路走不通的时候,一定要集思广益,另辟蹊径。而不是死磕到底,到***后只会磨损自己的维修耐心和信心,换条路说不定就对了。当我们把这个故障搞定的时候,回首一看,也没什么好难的,技术积累,严禁的检修思路特别的重要。
