伦茨变频器驱动波形异常 检修分析

2019-05-20 06:39
  伦茨变频器驱动波形异常 检修分析。近期修了一台德国伦茨lenze变频器,维修过程说说话有点曲折不定的,这台是我上海的客户的一台机子这个功率也不算大,但是大老远的送过来咱们要负责到底不是码,但是这台机子和我之前维修的有点不一样,一开始也就是过电压的故障,后来按照我丰富的维修检验啊,原理是驱动板的故障导致的过电压故障,经过检测是一个检测芯片被灰尘包了N层了,长时间腐蚀了引起的故障,在我清洗了主板后,跟换检测芯片,过电压故障解除了,但是又出了新问题,电压输出不稳定,而且使用示波器检测发现波形不对,到底是什么故障导致的。

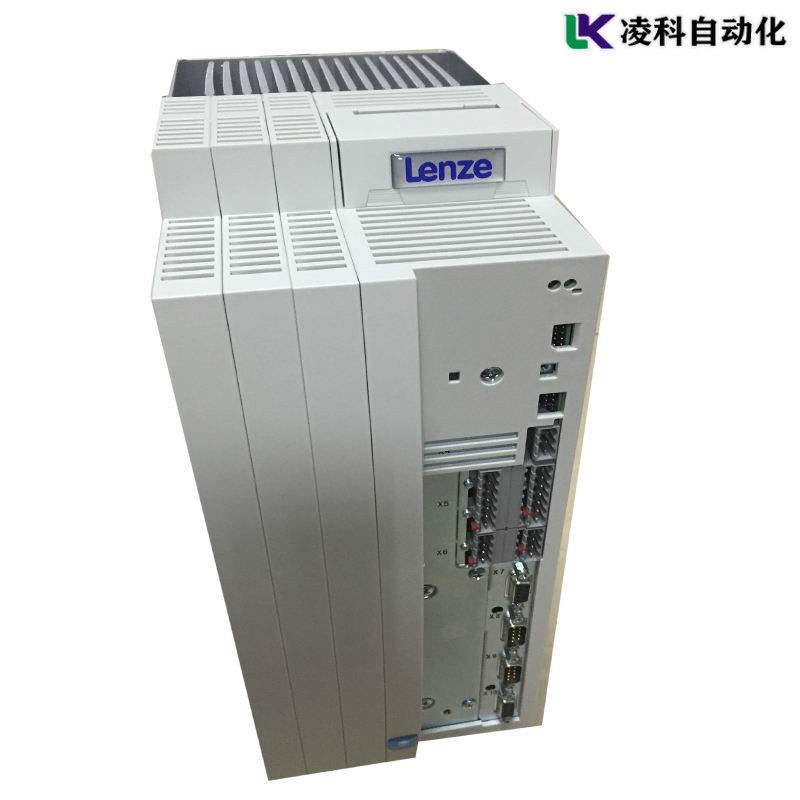

  伦茨变频器驱动波形异常 检修分析

伦茨变频器故障的表现和初步测试

  过电压故障修好,发现输出电压不正常,再想是不是这个伦茨变频器设计的结构比较复杂?还有什么犄角旮旯我没有注意到?因为也是头一次修这个伦茨这玩意,发现异常后就开始测试首先检查的就是开关电源的周围电压是否异常,这个是通用的法则,只要欠压或者过亚或者其它电压不正常的都要进行一次开关电源的检测,发现这个开关电源是正常的。24伏特*2,两路+15伏特,一路-15伏特,还有一路+10伏特和-10伏特。看来没有什么问题。但是测量中桥电压显示的是10伏特到15伏特,但是通过示波器测量总是有波纹的,正确的是没有波纹一直没有解决这个问题。

没有波纹的故障分析

  其实这个故障以前也遇到过,不过是那是一台ABB变频器。其实这个故障也不是什么大不了的问题。但是一时间找不到问题也是挺让人抓狂的,我们分析这个故障还是出在驱动板上,也就是说这个主板上还有其他我们,没有发现的一些故障,影响了这个波形的正常表现,那么为什么应该没有波形却又了呢?

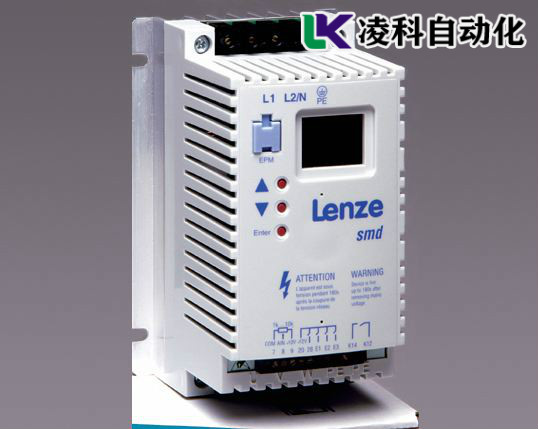

  伦茨变频器驱动波形异常

  没有波形说明这不运行的状态下这个就是没有电压输出的,而现在这个中供桥是有电压的,这个就不对了,所以我们从新对驱动板各个电容开始检测,后来发现供电电容其中的一个有短路的行为,具体的故障原因还是因为积灰导致的短路,更换了这个电容后重新上电测试报警消失了。这个故障说明不能查到其中一个原因就认为修好了,就像这台伦茨的变频器当我们在故障范围内找到一个故障原因,**不要漏掉其它的故障,不然后面从新检修会花大量时间。所以检修步骤不能少,检修的范围也不能少。
