等离子电路板维修的技巧

2019-06-17 01:27
等离子电路板维修技术的高低,主要和你有没有一个正确的维修思路,只要维修思路正确很快就能找到故障。我们下面可以分成分成三部分进行检查:一是电源电路;二是驱动电路;三是信号电路。下面列举几种常见故障的维修思路。

1.在屏幕无显示、不能开机

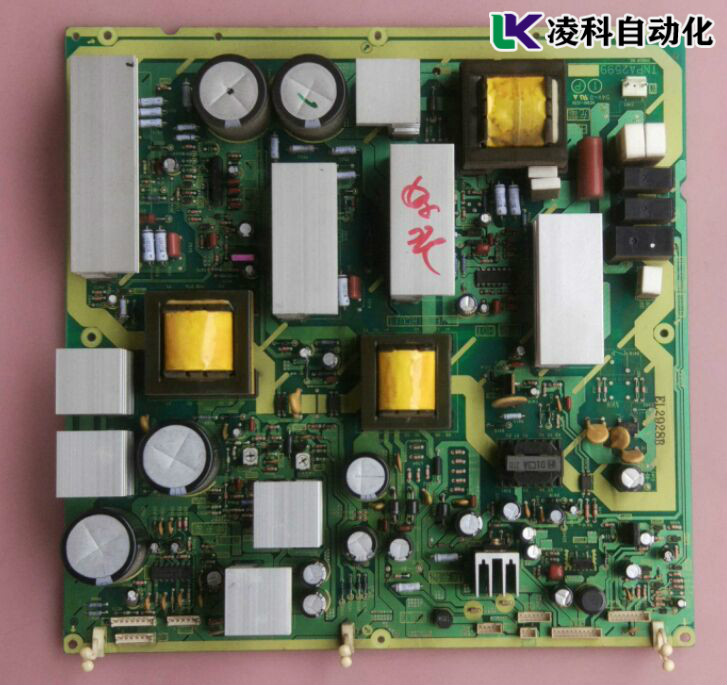

首先检查电源部分,以保证电源的正常工作。在电源板上的专用插座上提供了各种电压输出的测试点,并且在铝质基板上粘贴有标准值作为参考。测量该插座上的各种电压值,可以迅速判断电源板是否正常工作,电源电路当然也包括了一块小的稳压电路板。

2.驱动电路无信号
包括X主板、Y主板、Y上下缓冲电路板、EFG数据缓冲电路板以及逻辑控制电路板。在无信号时,应能显示白色光栅(等离子屏幕为了保护三种颜色的像素处于平均发光损耗,不设蓝屏显示功能),全屏任何区域均没有颜色缺损,才是驱动电路正常工作的合格表征。

3.在无信号输入获得白色光栅后的处理
维修信号电路的开始,数字信号板、模拟信号板和接收板完成了音视频信号的全部处理过程,所有的视频信号处理结果都来到数字信号板,处理成为数字信号后,才能送往屏幕驱动电路。音频信号则送往音频信号处理电路,然后由数字功放电路推动扬声器发声。根据这个工作过程,可以分析和判断故障的可能发生原因,借助于示波器、信号发生器等测试设备,可以迅速地找出故障元件。模拟信号板和接收板等都属于模拟电路,应该而且能够进行元件级的修理。如果数字电路板存在故障,常会使图像有数字噪音干扰,以屏幕上有规律的干扰线条为表征。由于数字信号流的测量难度较高,维修的程度往往只能以替换储存器为限,其中大规模处理电路只能采用专用的焊接工具和专用的方法重焊,不是一般的修理场所能够达到的。


4.难以维修的元件处理
除了主副电源板和模拟信号电路板是双面板以外,一般的数字电路板以及屏幕驱动电路板都采用多层电路板结构或是全数字电路,难以进行元件级维修。由于屏幕驱动电路的几块电路板价格不高,替换零件的价格和替换整块电路板差不多,所以,尽量采用整板替换可以提高速度,也有利于取得样本,比较分析。

应该强调的是:根据物理结构来看,等离子电视机的屏幕是用两层厚度为5mm左右的玻璃,在上下玻璃板各自涂上透明电极和彩色荧光粉以后,在四周(注意,仅仅是四周)烧结或粘结以后抽真空并充入氖等惰性气体封闭而成,除了四周边缘,整块玻璃屏幕的两块玻璃之间并没有接触和粘结,只是依靠大气压力保持玻璃间的紧密距离。为了保障整块屏幕的结构质量,在等离子屏幕的前方另外增加了一层为5mm左右的玻璃作为保护层。
