施耐德伺服电机无反应故障实例分析

来源:凌科时间:2019-10-12 16:16:54

  施耐德伺服电机无反应故障实例分析:一台施耐德伺服电机开机后出现运行无反应的故障,刚开始使用者反馈说这台电机是上电后报警,显示灯为红色,怀疑是模块的故障,拆下模块检测不过经过检测后模块没有问题再将模块重新装回后这时的电机启动完全没有反应了,使用者也弄不明白是模块存在故障还是在按装或是拆卸时将哪里损坏了呢。于是找我们按排工程师过去现场检测,施耐德伺服电机的使用用户工厂在无锡市一家很大的钢铁制造厂,一家上市公司在当地也是相当的出名。

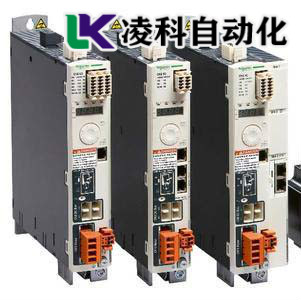

施耐德伺服电机无反应故障实例分析
  如何快速的对施耐德伺服电机无反应故障做现场检测:到达客户现场后先将施耐德伺服电机外围做检测,这是我一惯的检测习惯,每一个现场检测首先对着机器的外围绕三圈,***圈先看机器的排线是否存在故障,第二圈是检测伺服电机的输入电源是否正常,第三圈最主要就是要重点查一下外部的干扰对电机的影响,任何的机器对外部的干扰都是有很大的影响,严重的会干扰电机运行,使电机无法运行或是不受控制。现场先排除了施耐德伺服电机的外部三故障这时将矛头指向了电机的内部。

  施耐德伺服电机无反应故障的原因分析:现场开机这台电机已经是无法运行的状态了,而在此之前机器的操作者也说明电机开始只是报警,而在后来是拆卸了模块后机器出现了更严重的故障,既然也将外围的故障排除了那现在还是从模块开始检测,拆下模块静态测量伺服电机的电压三相,而上桥相负压只有4V,其他两路有负压9V,不过在启动后测试W相的负压还是在4V,另外两相相差很大,一个为0V和3V间跳动,依照这种情况来看我是怀疑电机上的驱动光偶和稳压管都存在故障因此使W相出现没有输出的表现,分析出故障的原因后接下来看一下如何来维修。

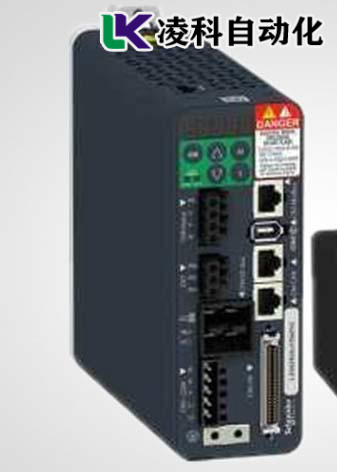

施耐德伺服电机无反应故障
  施耐德伺服电机无反应故障如何维修:找到了原因是某相无输出,将驱动光偶与稳压管两配见更换,而在拆卸驱动光偶时发现有一处的铜箔被撤断,看断裂的痕迹像是被扯断的,大概因为使用者的操作不当导致的,重新连接后上桥的三相电路电压恢复了正常。不过还有一处的故障没解决,那就是三相电压的波动这个故障怎么办呢,接着解决了稳压管的故障后通电测试施耐德伺服电机,滴滴两下显示器灯亮起,电机启动恢复运行,整个施耐德伺服电机顺利的将无反应的故障解除。
