维修三菱伺服驱动器接地故障的实用技巧

2020-03-26 09:43:45新闻中心

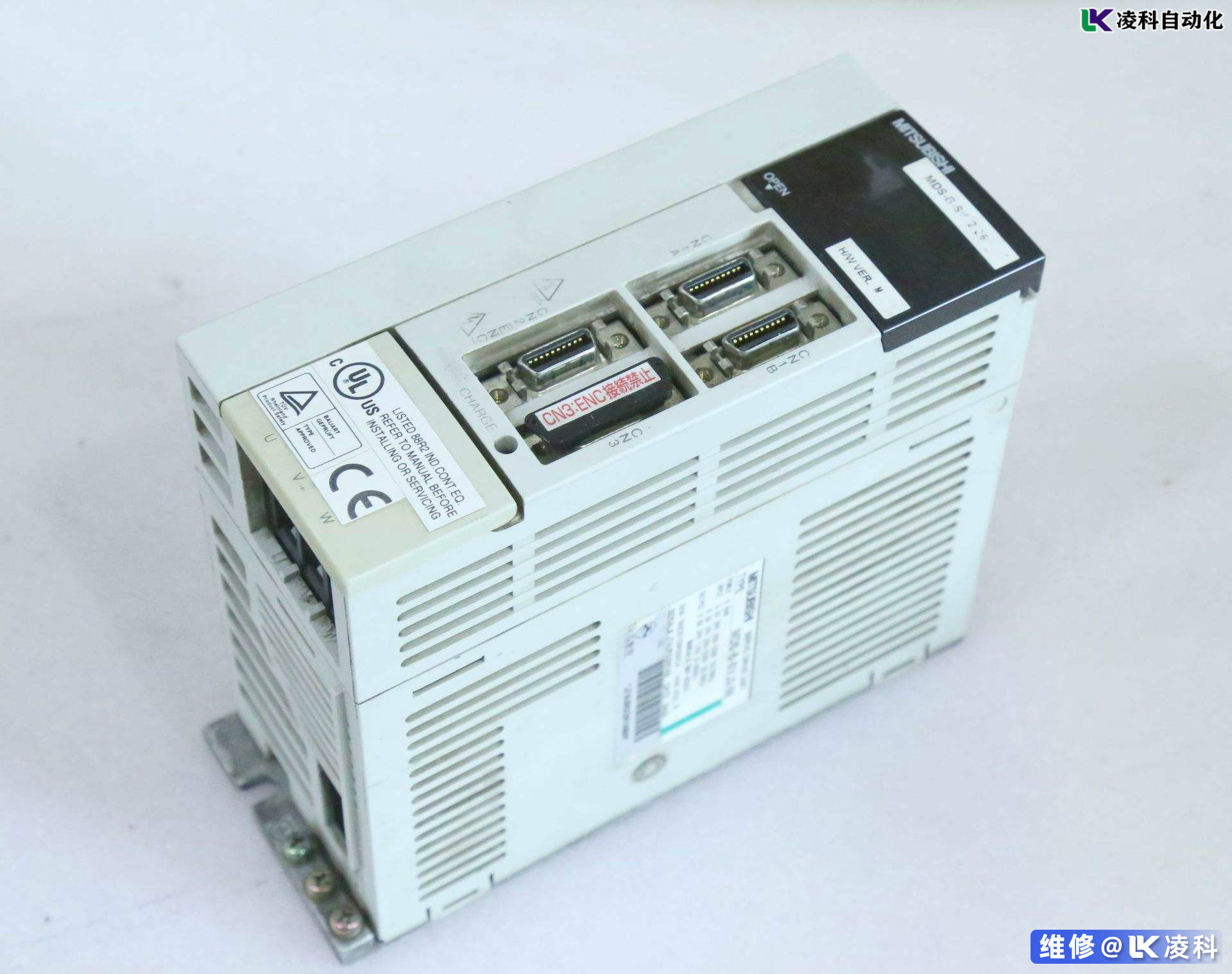

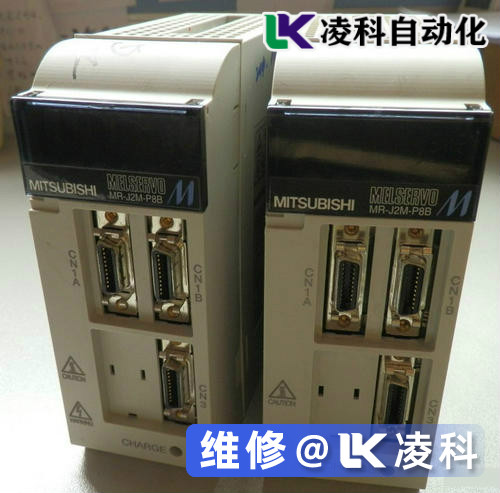

  维修三菱伺服驱动器接地故障的实用技巧:三菱伺服驱动器配备了一定程度的保护,可防止驱动器的负载(输出)侧产生接地故障。这是为了在电动机导线或电动机本身发生故障时保护驱动器。在这里,我们检查了驱动器上这些故障的原因和影响,以及解决方法。 伺服驱动器接地故障旨在使驱动器在输出功率部分损坏之前跳闸。它们通常在驱动器的HMI上显示为“ GF”或类似代码。在某些驱动器手册中,这些故障也可以称为“接地泄漏”。当它们发生时,它们通常表明所连接的电缆或电动机存在问题,需要及时解决。让我们探讨一些基本原因和维修措施。

那么如何找到三菱伺服驱动器接地故障的原因并加以处理呢?

1、最简单的操作之一是关闭三菱私服驱动器的电源,断开电动机导线,然后重新启动驱动器。(注意:在关闭之前,您需要禁用驱动器的缺相保护。此方法因驱动器而异,请参见用户手册。)如果驱动器仍因接地故障而跳闸,则问题是驱动器内部的问题。如果没有,您可以将注意力转移到电动机电缆和/或电动机上。断开电动机和驱动器上的电缆,并分别测试它们之间的绝缘,直到发现故障。通常,解决方法是更换电缆的损坏部分,或者倒带或更换电机。请注意,虽然大多数驱动器都有可能禁用接地故障保护,

2、如果即使在断开电动机导线的连接后,驱动器仍会因接地故障跳闸,则问题可能出在其内部。如果怀疑DC CT出现故障(在这些故障情况下有时会如此),则应将其更换。您可能会发现,替换所有驱动器(有时甚至是整个驱动器)比尝试仅识别和替换有故障的驱动器更容易且成本更低。为了正确诊断DC CT问题,将需要示波器和大量的技术知识。

3、最 后,关于驱动器应用中的接地故障,有一些一般但重要的考虑因素应予以提及。首先,驱动器中提供的接地故障保护仅用于防止输出故障。输入接地故障保护依赖于外部接地故障保护继电器,该继电器必须能够感应直流和交流故障,以保护变频器输入部分。如果驱动器由牢固接地的系统供电(根据IEC 60364,“ TN”),则在相接地故障的情况下,尽管接地故障的幅度很大,但上游过流保护装置通常会保护驱动器电流可能很大。

  维修三菱伺服驱动器接地故障的实用技巧总结:接地故障有时看起来似乎很神秘,因此使用驱动器的功能来帮助诊断问题并进行逐步评估以解决问题至关重要。如果您想与我们的读者分享经验,请在下面留下评论。与往常一样,如果您需要帮助,请给我们发送短信或致电。
