知道哪些三菱PLC维修知识至关重要吗

对于电器有了解的朋友都知道，三菱PLC是国内目前使用率很高的一款PLC，其中FX系列的小型PLC使用范围很是广泛。而不少人反映PLC电源部分总会出现故障，所以下边对FX1S系列PLC开关电源部分维修做技术性分，分析三菱PLC维修过程。

1. 三菱PLC的自主维修方法
很多人如果可以打开机进行查看就能够发现电源烧坏，整流桥后滤波电解电容已炸开，保险丝烧得发黑，如果用万用表查看，炸开的滤波电容出现短路的现象。保险丝开路，逐一查排查其它元件有无烧坏情况，如果没有，只需要替换保险丝和滤波电解电容，然后通电，即可以测各组电源是否正常，装好整台机，通电后电源指示灯亮，将输入点与公共端短路，输入点灯亮，输出对应点灯相同亮。运用系统测验平台查验，证实一切正常。各种品牌PLC都具有自主诊功能，当PLC反常时应该充分利用其自确诊功用以剖析毛病原因。

2. 电源指示与三菱PLC维修的关系

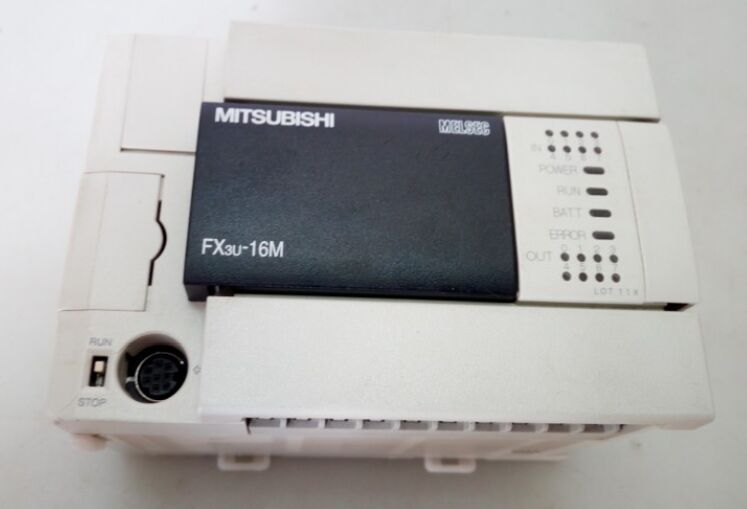

通过电源指示来判断故障是否出现，实际上当向三菱plc根本单元供电时，根本单元表面上设置的［POWER］LED指示灯就会发亮，反之，电源合上后，［POWER］LED指示灯没有反应，需要重新接入电源接线，进行尝试。还有一种情况，若同一电源有驱动传感器时，查看排除有无负载短路或过电流现象。若不是由于上述原因引起，那么很有可能是PLC内混入导电性异物，导致使根本单元内的保险丝熔断，此刻可经过替换保险丝来解决即可。

3.关于三菱PLC维修时的接线工作
首先，三菱NPN型接近开关使用外部电源时，外部开关电源与PLC的COM端的接线及接近开关的接线。需要注意的是，NPN是输出低电平，先把PLC输入COM端接OV，其他的接线就是根据颜色依次接入，一般来说，棕色接正，蓝色接负，黑色接入输入端就可以了。在过程中，**要注意接近开关的工作电压，接近开关有两线和三线的，如果你用三线的蓝线接0V，棕线接24V，黑线接信号输入，千万不能接错线。
要说的是，当机器出现故障时，还是应该寻找拥有专业的检测设备和完善的维修管理体系的维修人员，工控自动化产品维修工程师、电气工程师，是一直从事于芯片级维修技术理论的研究和实践工作，掌握着丰富的技术和维修经验，精通三菱PLC维修就再好不过。
