射频电源一般都是怎么维修的



已邀请:

Jiang - 笨鸟先飞

赞同来自:

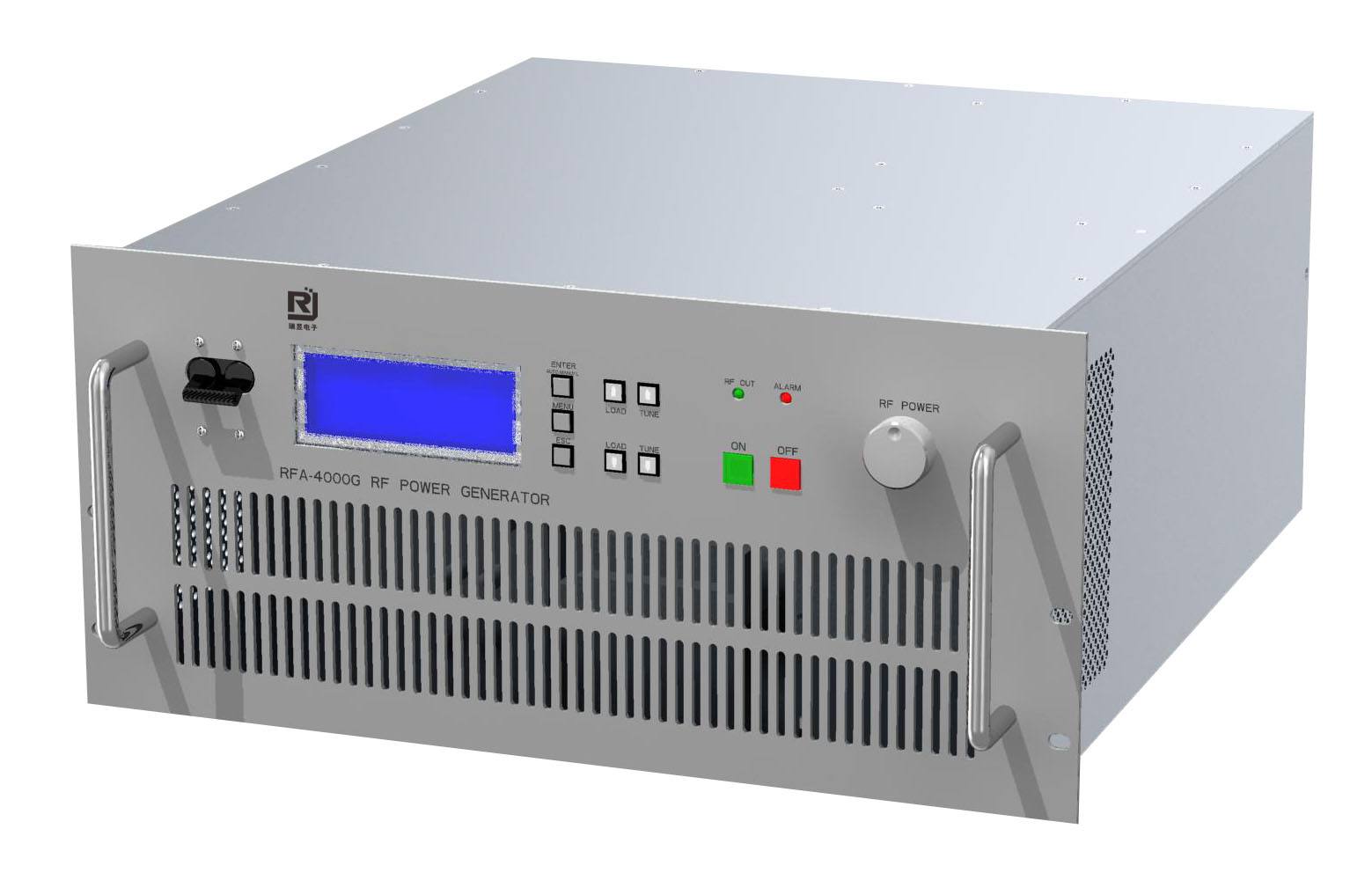

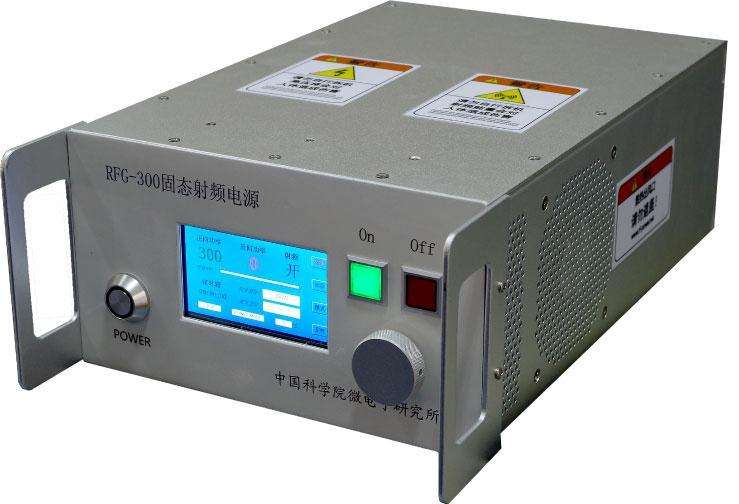

      针对射频电源维修的经验总结AE射频电源维修射频电路中,射频电源对电路的影响是隐性的,在AE射频电源维修以及故障检测的过程中也常常被忽略,因此本文收集整理了业界广泛关注的几条设计射频电路电源的要点与经验,仅供参考。



1.射频电源中的电源线是EMI 出入电路的重要途径。通过电源线,外界的干扰可以传入内部电路,影响RF电路指标。为了减少电磁辐射和耦合,要求DC-DC模块的一次侧、二次侧、负载侧环路面积小。电源电路不管形式有多复杂,其大电流环路都要尽可能小。电源线和地线总是要很近放置。

2.如果电路中使用了开关电源,开关电源的外部器件布局要符合各功率回流路径短的原则。滤波电容要靠近开关电源相关引脚。 使用共模电感,靠近开关电源模块。

3.单板上长距离的电源线不能同时接近或穿过级联放大器(增益大于45B)的输出和输入端附近。避免电源线成为RF信号传输途径,可能引起自激或降低扇区隔离度。长距离电源线的两端都需要加上高频滤波电容,甚至中间也加高频滤波电容。

4.RF PCB的电源入口处组合并联三个滤波电容。AE射频电源维修技术人员要充分利用这三种电容的各自优点分别滤除电源线上的低、中、高频。例如:10uf,0.1uf,100pf。并且按照从大到小的顺序依次靠近电源的输入管脚。用同一组电源给小信号级联放大器馈电,应当先从末级开始,依次向前级供电,使末级电路产生的EMI 对前级的影响较小。且每个的电源滤波至少有两个电容:0.1uf,100pf。 当信号频率高于1GHz时,要增加10pf滤波电容。



5.常用到小功率电子滤波器,滤波电容要靠近三极管管脚,高频滤波电容更靠近管脚。三极管选用截止频率较低的。如果电子滤波器中的三极管是高频管,工作在放大区,外部器件布局又不合理,在电源输出端很容易产生高频振荡。线性稳压模块也可能存在同样的问题,原因是芯片内存在反馈回路,且内部三极管工作在放大区。在布局时要求高频滤波电容靠近管脚,减小分布电感,破坏振荡条件。
