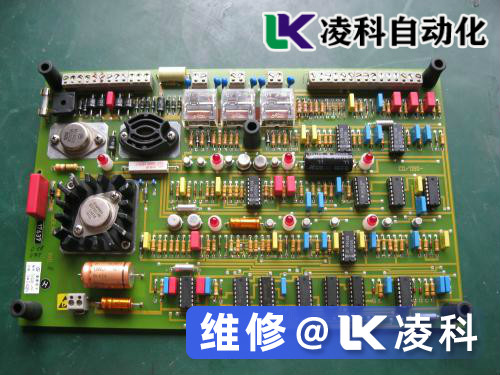

印刷电路板维修技术强悍：如果您已经对电路板进行了一段时间的故障排除，那么许多印刷电路板（PCB）会受到来自外部的浪涌，尖峰和激流的猛烈喷涌而损坏就不足为奇了。当然，PCB上的连接器是通往危险世界的接口，因此在进行故障排除时，有必要使用PCB连接器作为起点。这对您很有帮助，尤其是在您没有文档（即原理图）或对电路板了解甚少的情况下。以下是一些**初通过在连接器级别进行测试而**初发现的PCB问题的出色示例。通过比较好板和坏板的测量值来检测故障。这些示例使用了Huntron Tracker和Huntron的Workstation软件进行故障检测，但是基于故障的严重程度，任何体面的断电测试仪器也可能会检测出差异。

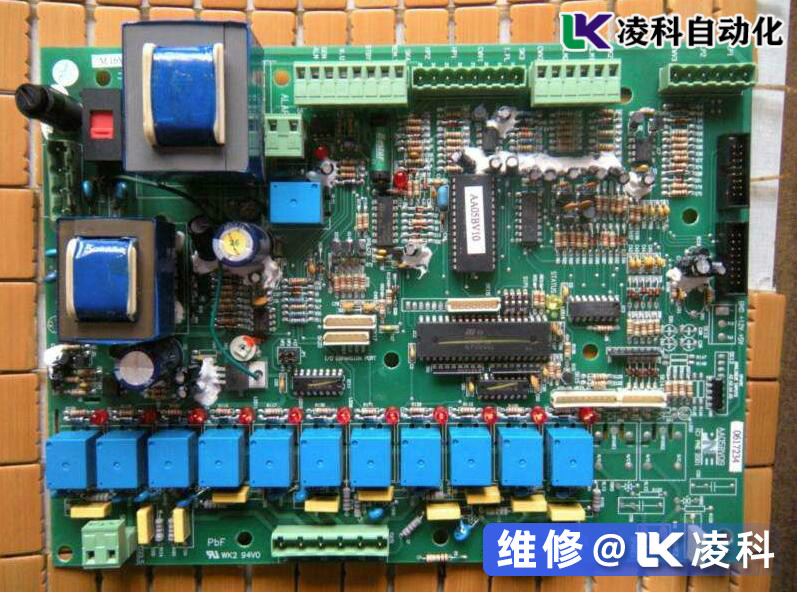

  印刷电路板维修过程：
  此示例显示了来自J11（首先被扫描）和IC25的Huntron Tracker签名。每个图像的**行签名显示了四个“跟踪器”范围内的每个故障引脚。需要注意的一点是，故障引脚的标记对于连接器和集成电路IC25都是相同的。这使我们相信它们是相互连接的，这通过检查两点之间的连续性得到了验证。这是可见IC24和J11的PCB的图像。红色箭头指示IC引脚有故障。来自连接器J11的走线仅到达IC的引脚15，因此我们可以很有把握地说IC25是实际问题。这是一个相对复杂的PCB，因此能够从PCB连接器中快速发现问题是一种解脱。通过连接器检测到此故障，并使用CAD视图和视频显微镜使我们能够快速隔离出现故障的电阻器。这是非常复杂的表面贴装技术（SMT）电路板上两个故障电阻NET的跟踪器签名：请注意，两个电阻器网络的签名非常相似。使用来自PCB布局的CAD视图数据可以帮助我们将故障组件的位置归零。请注意，两个电阻都连接到附近的25针连接器。拆开可信赖的近摄摄像机，我们可以看到两个故障电阻上的烧痕。损坏很难看出来，但如果与下面的两个电阻进行比较，则可以看到它们的外观。

  印刷电路板维修总结：虽然首先扫描PCB连接器可能并不总是会导致组件故障，但它总是一个简单易行的起点，尤其是在PCB上有许多难以手动探测的小型组件的情况下。通常，连接器在进行手工探测时会更加友好。
