西门子变频器维修报错维修：西门子S120逆变柜，系统结构为cu320-2pn+aim+ALM+mm系统，一个整流器下面有两个驱动，每个驱动控制一个西门子异步电机，驱动Cliq口，形成一对拖车架。整流闭合后，让Cu的do点控制一个继电器闭合，继电器的触点通过DC24V使两个24V交流接触器闭合，为两台电机的风扇供电。这是关于电路结构的。两台电机之间的负载为离合器，一台为速度模式，另一台为转矩模式。

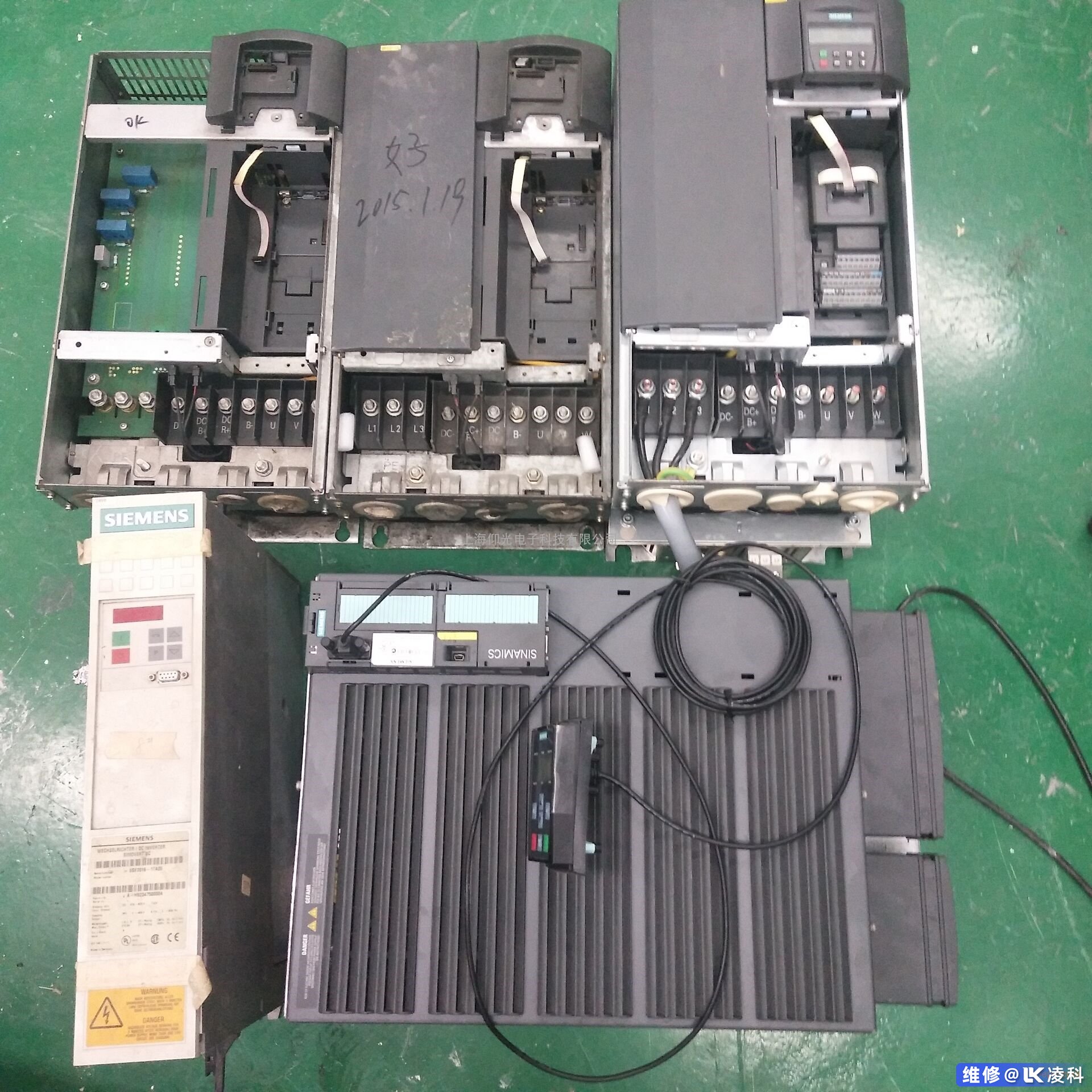

  西门子变频器维修检测：

  设置完成后，检查线路并通电。设备配置完成编译后，就正常了。当配置在线下载到cu320-2pn单元时，是正常的。下一步是工作台的空载运行。

  首先由控制面板识别电机，然后由PLC控制和启动电机。电机可以正常启动，但运行两三次后，变频器突然报错。

  启动器在线查看 f30005 POWERUNIT:OverloadI2t（16384）、F30021 POWERUNIT:GROUNDFAULT (- 32620) 和 f30875 POWERUNIT:powersupplyvoltagefailed（组件号：2）、f6010、a7810等。

  复位后还有两个错误f30005和f30021无法清除。出现故障时，电机空转，转速只有1000转，但R36过载198.2%；然后检查参数r3113.3 = 1；r949.0 = 16384；r949.1 = 32680。

  当时报了以下错误。

  接下来，不管怎样，整流单元都无法启动，每次都报上面的错误。后来发现是f06010故障被过报，EP24 V使能丢失。此处，该故障可复位，其他故障不可复位。看到这个故障，怀疑是线路短路的可能。

  西门子变频器维修初步处理

（1） 拆下西门子变频器上的电机线，晃动电机对地绝缘，发现正常

（2）电机动力线与回转动力线绝缘层拆除，发现正常

（3）模块弱电检测，检测EP使能，3 / 4端子间确实有24V

（4）瞄准进线检测电压为405v；目标输出功率检测电压为405v

（5）断开驱动单元与整流电源之间的直流母线，重新上电，然后用控制板启动整流单元。故障和以前一样

（6）请西门子技术支持工程师，在指导下打开整流器，设置p3410=5和p340=2；然后看到R36（CO：功率单元过载i2t）为200%，找不到过载的原因。根据他的判断，整流模块有问题。然后检查机柜内的接线，没有发现电路问题；通过不断的测试，发现只要ALM运行反馈与do1相关联，就报错，检查do1控制的继电器和接触器。发现接触器的选择有误。原来选用的是DC24V线圈的交流接触器，但是3rt6016-1ab01的线圈是AC24V，接触器线圈加DC24V电源后，一开始没有问题，但经过几次操作后，线圈击穿，导致24V开关电源输出短路，导致开关电源输出电压下降，进而出现f06010使能丢失故障；故障后，整流器停止，导致do1不再输出。
