施耐德触摸屏内容错乱故障维修方法详解

2025-07-03 13:10

施耐德触摸屏内容错乱故障维修方法详解:7月2日我们收到了一位来自北京的客户的来电,咨询施耐德触摸屏发生了内容错乱的故障问题。施耐德触摸屏作为工业自动化控制系统中重要的人机交互界面,其稳定运行对生产线正常运转至关重要。然而在长期使用过程中,触摸屏可能会出现各种显示内容错乱的故障现象,严重影响操作效率和生产流程。

施耐德触摸屏内容错乱故障概述

施耐德触摸屏内容错乱故障是指触摸屏显示界面出现非预期的文字、图形或符号混乱现象,表现为字符显示不全、位置偏移、乱码、图像扭曲或重叠等异常情况。这类故障在施耐德XBTG、XBTF等系列触摸屏中较为常见,可能由软件配置错误或硬件故障引起。根据维修统计数据显示,约40%的内容错乱问题源于硬件故障,且这类故障往往需要更专业的维修手段。

内容错乱与简单的显示异常(如黑屏、白屏)不同,它通常表现为系统仍在运行但显示信息无法正常识别,这增加了故障诊断的复杂性。在实际工业环境中,这类故障会导致操作人员无法准确获取设备状态信息或正确输入控制指令,可能引发生产中断甚至安全事故。因此,快速准确地诊断和修复内容错乱故障对保障生产连续性至关重要。

从故障表现形式来看,施耐德触摸屏内容错乱可分为几种典型情况:局部显示混乱(部分区域显示异常)、全局乱码(整个屏幕字符无法识别)、显示偏移(内容位置不正确)以及间歇性错乱(时好时坏)。不同类型的表现往往指向不同的故障根源,这为技术人员提供了初步的诊断线索。

值得注意的是,内容错乱故障有时会伴随其他症状出现,如触摸失灵、系统重启或通讯中断等,这些伴随症状往往能提供额外的诊断信息。在XBTG4320等型号中,内容错乱还可能与特定的硬件版本或使用年限相关,这要求维修人员具备丰富的型号特异性知识。

施耐德触摸屏硬件故障导致内容错乱的主要原因

施耐德触摸屏内容错乱的硬件原因复杂多样,需要系统性地分析和排查。内存与存储介质故障是导致显示内容混乱的常见硬件问题之一。触摸屏在运行过程中需要频繁读写内存和存储设备,当这些组件出现物理损坏或老化时,可能导致数据读取错误,进而引发屏幕显示内容错乱。特别是长期在高负荷环境下运行的设备,其内存芯片和存储介质更容易因电子迁移或氧化而失效。

显示芯片与显卡故障同样会导致内容显示异常。施耐德触摸屏的显示控制系统负责将数字信号转换为屏幕图像,当显示芯片或相关电路出现问题时,可能造成信号转换错误,表现为屏幕上的乱码或图像扭曲。这类故障在XBTG系列中尤为常见,往往伴随着屏幕闪烁或颜色异常等附加症状。显示芯片故障可能由过热、电压不稳或元件老化引起,需要通过示波器测量相关信号波形来准确诊断。

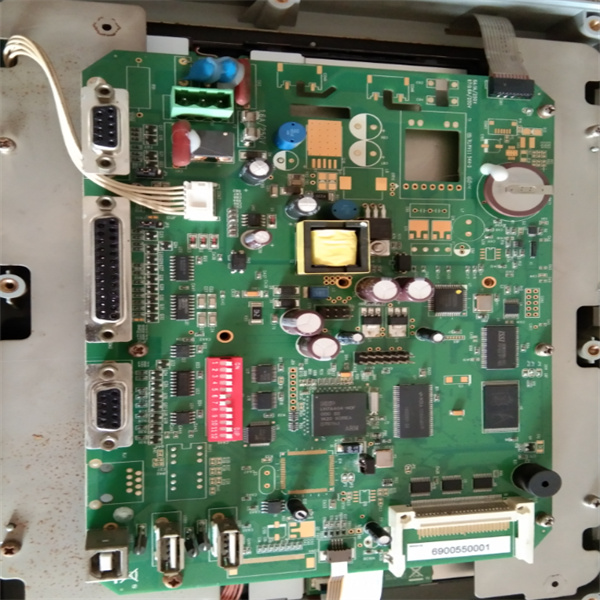

主板与电路问题是另一类重要的硬件故障原因。触摸屏主板上的各种电路负责协调各组件工作,当主板上的电容鼓包、电阻变质或线路断路时,可能导致信号传输错误,进而引发内容显示混乱。特别是主板上的数据传输总线出现问题时,往往会造成系统性的显示异常。主板故障通常较难修复,需要专业的电路知识和维修设备,在很多情况下可能需要更换整个主板模块。

连接器与线缆问题虽然看似简单,但确实是许多内容错乱故障的根源。触摸屏内部各组件之间通过多种连接器和线缆相互连接,当这些连接部分出现松动、氧化或接触不良时,可能导致间歇性的数据传输错误,表现为时好时坏的显示问题。在XBTF024510等型号中,显示屏与主板之间的排线连接问题尤为常见,这类故障往往通过重新插拔或更换连接线即可解决。

电源供应不稳定也是一个不容忽视的硬件因素。当触摸屏的电源电路出现问题时,可能导致供电电压波动或杂波干扰,这些电源问题可能引发各种难以预测的显示异常,包括内容错乱。电源故障通常伴随着设备重启、屏幕闪烁等症状,使用万用表测量各供电点的电压稳定性是诊断这类问题的有效方法。

施耐德触摸屏针对性维修方法与步骤

确定施耐德触摸屏内容错乱的硬件故障原因后,需要采取针对性维修措施来解决问题。不同的硬件故障需要不同的维修方法,正确的维修流程能够有效恢复设备功能,同时避免造成额外损坏。以下是针对各类硬件故障的具体维修方法。

内存与存储介质更换是解决因这类组件故障导致内容错乱的有效方法。当诊断确认内存条或存储设备存在问题后,应先断开触摸屏电源,然后小心拆卸旧内存或存储模块。在XBTG系列中,内存通常采用插槽式设计,更换时需注意插槽方向和对齐位置,确保新内存模块完全就位。对于焊接式的存储芯片,则需要使用热风枪等专业工具进行拆卸和焊接,这项工作建议由经验丰富的技术人员操作。更换完成后,应重新安装系统软件或恢复备份数据,确保触摸屏正常运行。

显示模块维修包括多种可能的工作。如果诊断发现显示芯片或相关电路有问题,首先尝试修复显示控制电路,如更换损坏的电容、电阻等分立元件。在XBTF024510等型号中,显示控制芯片的BGA焊接容易出现虚焊,可以使用返修台进行重新焊接。当液晶显示屏本身损坏时,则需要整体更换显示模块,这一过程需要注意静电防护,并确保新显示屏的参数与原装一致。更换后通常需要进行色彩校准和触摸校准,以保证最佳使用效果。

主板维修是最为复杂的硬件修复工作。对于主板上的局部问题,如电源电路故障或接口损坏,可以进行针对性修复,如更换损坏的电源管理IC或修复断裂的线路。当主板存在大面积损坏或多重问题时,建议直接更换整个主板模块。施耐德XBTG4320等型号的主板更换需要注意版本兼容性,不同硬件版本的主板可能需要配套的固件支持。主板更换后,通常需要重新安装系统软件和应用程序,并恢复设备参数设置。

连接系统修复相对简单但同样重要。对于松动的连接器,重新插拔并确保固定到位即可;对于氧化或损坏的连接器和线缆,则需要清洁或更换。在XBTF系列中,显示屏排线是常见故障点,更换时要注意排线的方向和插入深度,确保完全接触。所有连接修复工作完成后,应进行振动测试,确保在设备运行环境下连接不会松动。通讯端口针脚歪斜是另一类常见问题,可以使用精密工具小心调整针脚位置,恢复正常的通讯连接。

电源电路维修需要特别注意安全。当确认电源问题导致内容错乱时,应先检查并更换损坏的电源组件,如整流二极管、滤波电容或电压调节IC等。在维修XBTG系列电源板时,特别要注意高压部分的安全,确保所有高容量电容已完全放电。电源维修完成后,应使用负载测试仪验证各输出电压的稳定性和纹波系数,确保满足设备要求。对于严重损坏的电源模块,建议整体更换而非尝试修复,以提高可靠性。
