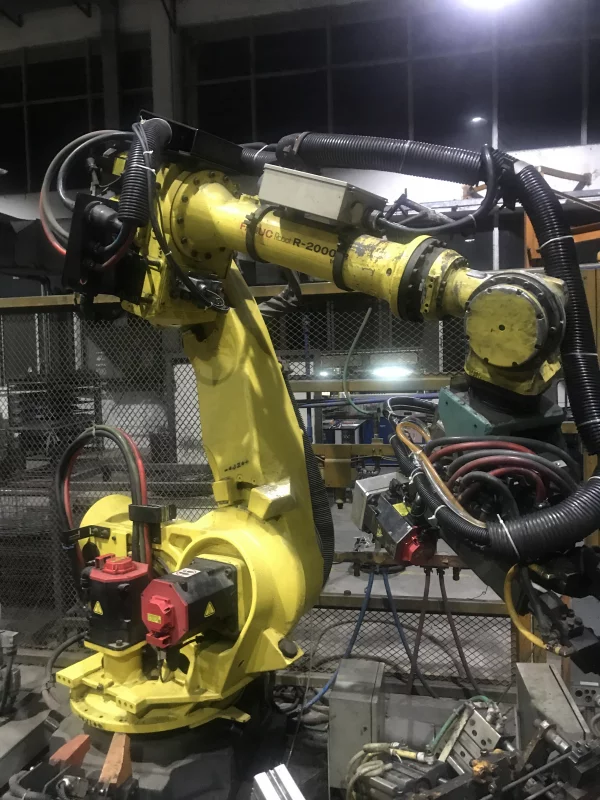

发那科工业机器人示教器无显示故障维修早知道：发那科（FANUC）工业机器人示教器（Teach Pendant，简称TP）是机器人系统最核心的人机交互终端，广泛应用于R-2000i、M-20i、LR Mate等全系列发那科机器人，承担着程序编辑、手动示教、状态监控、参数设定、故障诊断等关键操作功能，其显示正常与否直接关系到机器人能否正常编程和调试。无显示是示教器最常见的硬件故障，表现为接通机器人控制柜电源后，示教器屏幕完全黑屏、无任何背光、指示灯不亮或仅电源灯微亮、屏幕有背光但无图像、显示内容残缺，导致操作人员无法监控或控制机器人，生产调试完全中断。

一、诊断与排查思路

排查发那科工业机器人示教器无显示故障，宜按照先控制柜侧硬件、再连接电缆与接口、后电源与供电回路、再显示屏与背光组件、最后主板与核心电路，结合现象逐步缩小范围。首先确认故障现象，记录是开机后完全黑屏无任何指示灯、还是有背光但无图像、还是显示残缺或花屏、示教器急停按钮是否按下（部分型号急停按下后示教器会断电或显示异常）、控制柜有无报警。不同现象对应不同原因，排查前应先区分，避免盲目拆机。

第一步：检查控制柜侧硬件。​ 确认控制柜已正常上电（电源指示灯亮）；检查控制柜门上的示教器使能开关或钥匙开关位置是否正确；测量控制柜示教器电源输出端电压（应在额定范围内，如+24V±10%）；检查控制柜内对应示教器的保险丝是否熔断；检查控制柜侧示教器连接端子是否牢固。若电源异常，先修复控制柜侧问题。

第二步：检查连接电缆与接口。​ 断电状态下，检查示教器电缆外皮有无破损、挤压痕迹；检查两端接头有无松动、针脚有无弯曲或氧化；轻轻弯曲电缆不同位置，观察示教器指示灯有无瞬间闪烁（若有，说明电缆内部有断线）；用万用表测量电缆内电源线通断和绝缘。若发现断线，可尝试更换电缆测试（发那科示教器电缆为专用件，需使用原厂或认证替代品）。

第三步：检查电源与供电回路。​ 拆开示教器后盖，检查内部保险丝通断（用蜂鸣档测量）；测量电源输入接口引脚到内部电路的连通性；检查电源管理芯片输入侧有无电压；检查PCB上电源走线有无烧断或裂纹；检查电容有无鼓包漏液。若保险丝熔断，更换同规格保险丝后再次通电，若立即再次熔断说明内部存在短路，需进一步排查。

第四步：检查显示屏与背光组件。​ 通电状态下，在暗处观察屏幕有无微弱背光；用手电筒强光斜照屏幕，观察有无隐约图像（若有，说明背光故障）；检查背光驱动板输出电压；检查LCD屏线连接是否牢固；用替换法测试背光LED条或CCFL灯管。若背光损坏，更换背光组件；若LCD屏损坏，需更换整个显示屏模组。

第五步：检查主板与核心电路。​ 目视检查主控板有无烧焦痕迹、芯片有无炸裂、PCB有无发黑；测量关键电源电压（如+3.3V、+5V、+1.8V等）；检查晶振是否起振（用示波器测量）；检查MCU和FPGA温度（通电后是否异常发热）；检查PCB有无进水腐蚀。若发现严重硬件损坏，建议由专业维修机构进行芯片级维修或更换主控板。

排查过程中应注意安全，机器人系统涉及高压（控制柜内部分电路可达200V以上），操作前必须切断控制柜总电源并等待放电；拆装示教器时佩戴防静电腕带，避免ESD损坏敏感芯片；拆卸FPC排线时动作轻柔；示教器外壳多为工程塑料，拆装时避免用力过猛导致卡扣断裂。排查时应详细记录各步骤测量数据。

二、维修处理办法

针对控制柜侧硬件问题，更换熔断的保险丝（注意额定电流匹配）；修复控制柜内松动的接线端子（重新压接或更换端子）；修复或更换故障的示教器供电模块；检查并纠正钥匙开关或使能开关位置。修复后测量输出电压正常再连接示教器。

针对连接电缆与接口问题，更换断线或破损的示教器电缆（使用发那科原厂规格电缆，注意长度匹配）；修复弯曲的针脚（用精密镊子小心校正）；清洁氧化的接头（用电子清洁剂和细毛刷）；改善电缆固定方式（使用电缆拖链或弹簧吊挂，避免悬空受力弯折）。修复后测量各芯线通断正常再通电。

针对电源与供电回路问题，更换熔断的保险丝（先查明熔断原因，排除短路后再更换）；更换击穿的滤波电容和电源管理芯片（注意型号匹配，焊接时做好防静电）；修复PCB上烧断的走线（用细导线飞线并涂覆绝缘漆）；重新焊接开裂的电源输入接口焊点。修复后需测量输入和输出电压正常。

针对显示屏与背光组件问题，更换损坏的背光LED条或CCFL灯管（注意型号和长度匹配）；更换故障的背光驱动板（高压板或LED驱动恒流源）；重新插拔并固定屏线（用酒精清洁触点）；更换破裂或损坏的LCD显示屏（需整体更换显示模组，注意接口和尺寸匹配）。修复后应验证显示清晰、亮度均匀。

针对主板与核心电路问题，补焊虚焊或开裂的BGA芯片（需专业BGA返修台和植球工艺）；更换损坏的MCU、FPGA或显示接口芯片（热风枪拆焊，注意温度控制）；更换鼓包漏液的电容和烧毁的电阻；清洗PCB上的腐蚀物（用无水乙醇和软刷）；重新烧录固件程序（使用发那科专用软件如Roboguide或对应烧录工具）。修复后需进行全功能测试。

修复完成后应进行验证，先不通机器人系统，单独给示教器供电观察屏幕是否正常点亮、显示内容是否完整；连接控制柜后，开机观察示教器是否正常启动并显示系统界面；测试所有按键和触摸屏功能是否正常；测试急停和使能开关功能；进行机器人手动操作验证（如点动各轴），确认示教器与控制系统通信正常；记录维修过程。试机时应由操作人员实际验证所有功能。

结语

发那科工业机器人示教器无显示故障的根治，关键在于按照先控制柜侧硬件、再连接电缆与接口、后电源与供电回路、再显示屏与背光组件、最后主板与核心电路的顺序逐项排查，结合故障现象准确锁定成因并规范处理，同时落实周期性保养、正确使用和运行管理。
