三垦变频器过电流 浅谈尘封老机修复之路

2019-04-20 03:07
  三垦变频器过电流 浅谈尘封老机修复之路  说实话维修这个故障纯粹就是兴趣爱好了,这个变频器前几年由于比较忙都没工夫搭理它,这不**近开始现了,有一些疑难杂症的“患者”需要重见天日了,这个过电流故障维修我是信心满满啊。一年一度的淡季时,忍不住打开仓库寻找尘封多年的老机器,这个已经不是赚钱的范畴了,而是一种维修的态度。停用2年的老机器躺在那个没有在意的角落里,上面压着杂物,不刻意的去寻找真的会一直躲在遗忘的角落。这个机器功率还是不小的250千瓦,轻轻的拂去灰层,再慢慢露出的时候心理竟然是一阵激动。心理暗暗的想,**要修复它。打开机盖,果然没让你失望,风扇不知道什么时候被拆走了,而且看的出来这里以前还是老鼠的窝。于是先清理灰尘,清晰线路板,迫不及待的拿到自己的维修台上,亲自修好它。

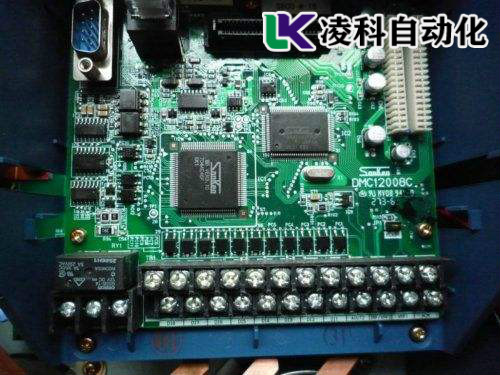

三垦变频器故障修复 尘封老机维修之路

三垦变频器过电流故障初步勘察

  清理好以后,首先先上电看看有什么反应,于是采用单独给驱动板先上电,果然是有反应的,尽管显示是过电流故障。再测试GE极负压6路先生都是-9.1伏特。下面的测试以后说实话让我有点乱啊,这个故障密集的不得了,怪不得2年前放弃了维修,它的问题太多了测试了霍尔模块显示欠压,屏蔽它单独测试有显示欠压和过温故障。在我屏蔽过温检测后,反而显示正常了,是不是没有风扇的缘故呢?看看下面的检测结果吧。

  驱动问题排查以后,就开始整机上电测试了,心理还是很激动的,是不是这样就能直接修复了呢?上电测试,果然是报警不断啊这次是恒速中过电流故障。在屏蔽驱动上下臂后启动正常了。终于没有了报警了。但是测试上下臂的电流的时候显示还是 不正常。测试应该是地电流,这个是什么鬼?之前不是过电流吗,为什么这样又低电流了。心理得由一万头草泥马奔过,而且还有很奇葩的翻新在驱动下臂部分到cpu之前咋都没有电阻呢?还是有其他的设计?有点看不懂,这样按照我的经验来说比较容易发生过cpu损坏的。

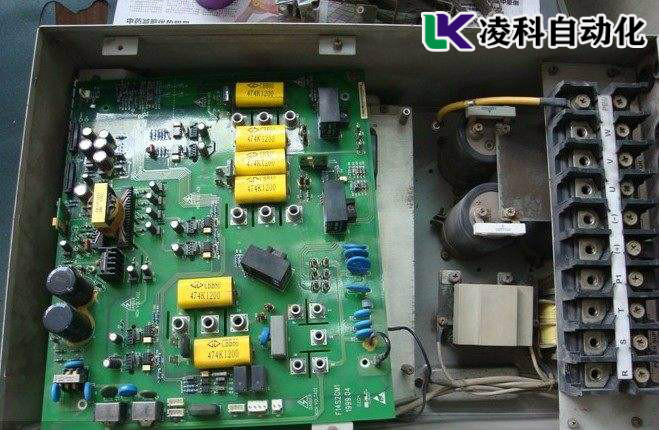

三垦变频器故障修复 尘封老机维修之路

三垦变频器过电流奇葩故障排除和修复

  按照这个思路,我首先检查一下下桥臂的光电偶故障,就是开始测试光耦的电压,发现电压正常4,6脚25V左右拆下厚膜,每个都进行测量也是没有发现异常。那么从这里可以看出,驱动板式没有任何问题的。一直想屏蔽这个驱动电源的,结果一直没找到方法,什么招我都用上了,就是不行。后来没办法我直接串换了厚膜和装了一个模块后,串灯泡后测试竟然就不报警了,我也没想明白这个是什么原因,跟换了厚膜和一个电容模块问题就解决了,什么过电流电压什么过温都解决了。

  这个机器费了好几天总算是修好了,也没有枉费我的付出啊,心理还是很满意的,成功的喜悦感充斥着我。但是我一直没搞明白这个是什么情况,这个故障咋就莫名其妙的修复了呢?
