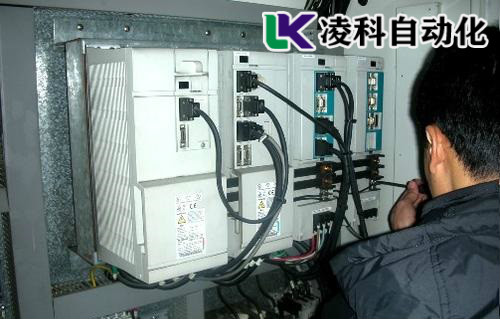

三菱数控系统通电无显示故障老师傅经验浅谈:北京一家纸巾印图厂三菱数控系统,通电后无任何指示灯显示怀疑内部开关电源损坏。拆开查220VAC通路正常,保险及NTC正常。直流输出两路24V正常,没有5V电压输出。测稳压芯片8050s输入有23.4V,输出只有1V左右而且很不稳定的电压,怀疑8050s本身或相关元件坏,查8050s第5脚电容(221F/50V)正常。不使用220VAC电源,单独给8050加24V输入电压,输出5V又正常,怀疑8050s未坏查通外固也没有查到损坏元件,在元件未损害的情况下是什么原因会导致三菱数控系统的通电无显示故障呢。

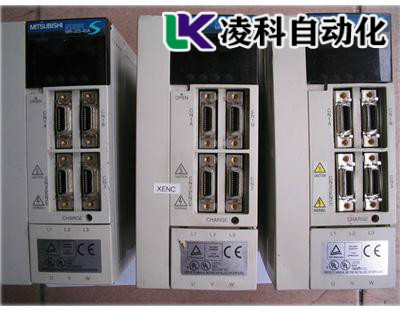

三菱数控系统通电无显示故障的客户反馈检测:根据用户反映若干月前这台三菱数控系统LCD字符只有隐隐约约显示,至**近显示全无,在不涉及参数控制修改时,尚可使用,一旦要使用显示屏修改参数,因为屏幕无显示,就完全不能用。检修:拆开控制器后盖,发现该控制器使用单片机及CPLD芯片组成的系统,有若干模拟数字1/O口。因为控制器还能控制,判断CPU及CPLD、1O电路各部分正常。仔细从侧面角度观察LCD显示屏,可发现有非常模糊的字符显示,判断应该属于对比度失去控制。LCD使用20个引出脚,焊接在主控板上。此LCD是128×64点显示,查资料LCD的第17脚是对地负压,此负压的大小控制LCD对比度。发现此三菱数控系统负压控制较麻烦,不是通过电位器来调节的,而是通过内部软件来控制DAC(数模转换器),得到一个输出电压后再控制运算放大器,再控制输出负压。对运算放大器及周边元件检查,没有发现损坏元件。
三菱数控系统通电无显示故障的检修总结:在网上查了一下三菱数控系统通电无显示故障中机器的控制器的对比度调节功能,不过网上这方法的维修检测资料很少,这样下来估计只能通过软件调节试着使用电位器调节对比度。先用刻刀将LCD的负压输入脚与其他电路元件的连接走线切断,取20k2可调电阻一只,一端接地,一端接**负压,中间接LCD第17脚。找到控制器的24V电源端通电,调节可调电阻旋钮并观察显示屏使显示**清晰。这样还没有结束为不客户使用过程中可以不出现二次故障将三菱数控系统保持通电4小时显示稳定后将机器交付用户使用一个月后回访客户的使用情况一切正常。客户还表示机器的稳定性超过了维修前,像新机器一样,非常的感谢,自己在此次的维修中也是学到了针对数控系统通电无显示故障的更好的维修方法。
