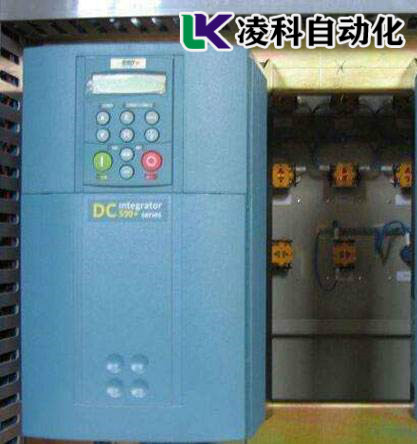

park590直流调速器励磁板故障实战解密:直流调速器在我国的使用范围也是很广泛的尤其是欧陆590，ABB这几个大品牌，它们都是采用的微控制的高度智能化的直流装置，稳定性与性价比也是很高的，在直流调速器中我个人觉得**长见的故障也是电源与励磁板的故障，这两个问题我是见的**多的。曾经在维修一台PAIK590直流调速器时碰到的也是励磁板的故障，这台机器是一个老客户寄来的，很早前在我们公司还没开始维修直流时，这个客户都是寄到广州去维修的，听客户描述距离太远不太方便，有时一等要10天甚至半个月，他工厂在无锡边上距离我们公司很近从此各种工业机器陆续都是到我这来维修。

  park590直流调速器励磁板故障的分析：要整机电路中由三块线路板组成，分别为CPU主板，电源/驱动板，励磁触发板，其中这个电源/驱动板与励磁的触发板的故障发生率是**的。电源驱动板与励磁板的不同是励磁板主电路采用的是模块封装内含三相桥整流电路，IBGT模块功率器件，这个可以通过端子串接电抗器予以短路。一般的IGBT所需要的脉宽信号由励磁触发板接供的，所以说如果是励磁板出现故障很有可能牵连到IGBT模块。开关电源电路完全不同了，这个是经两只限流电阻引入桥式整流电路，双经CLC电路滤波后作为开关电源的直流供电电源，一般的开关电源又有几个不同的回路，**个是振荡回路，稳压管构成电源起动电路，振荡回路是电路上电后形成振荡而开始工作的主要环节。还有稳压回路电路起振后稳压电路是随之发生的，这个回路也是为了保证电路正常工作的一个重要环节，它会影响输出电压的高低与稳定。以上的几种情况就是开关电源电路与励磁板电路的不同情况在维修时可以自行根据情况 来判断维修。

  park590直流调速器励磁板故障的维修总结：收到客户的park590直流调速器后依照老惯例来上电检测，发现这台直流机的励磁电流明显是不足形成的报警信号，于是将励磁电路的输出端接入负载电阻这时从操作面板显示板调出电机额定电流和磁场的额定电流，因为等一下还要检测电路为了防止电路动作报出故障将两项参数值调到**，但是这里要注意的是后面维修好要记得恢复数据。记得原来带过一个小徒弟开始维系时对机器不熟悉一次维修直流机励磁板故障没有调整这两项参数，到检测电路时一直报警，而他一直在电路上绕来绕去，始终不知道为什么会报警，当解析给他听时，才恍然大悟啊。

这台park590直流调速器励磁板故障考虑到模块内部电路简单，为三相整流电路和1只IGBT管子，还有两只二极管，可以外搭电路来修复故障。将原模块拆除，利用其集成级和发射极之间并联的二极管，担任续流二极管的任务，将两只管子垫上绝缘片和整流桥一起固定于散热片上，在光耦合器输出端串接了一只51Ω1W电阻，上电试机，输出励磁电压正常，park590直流调速器励磁板故障修复完成。
