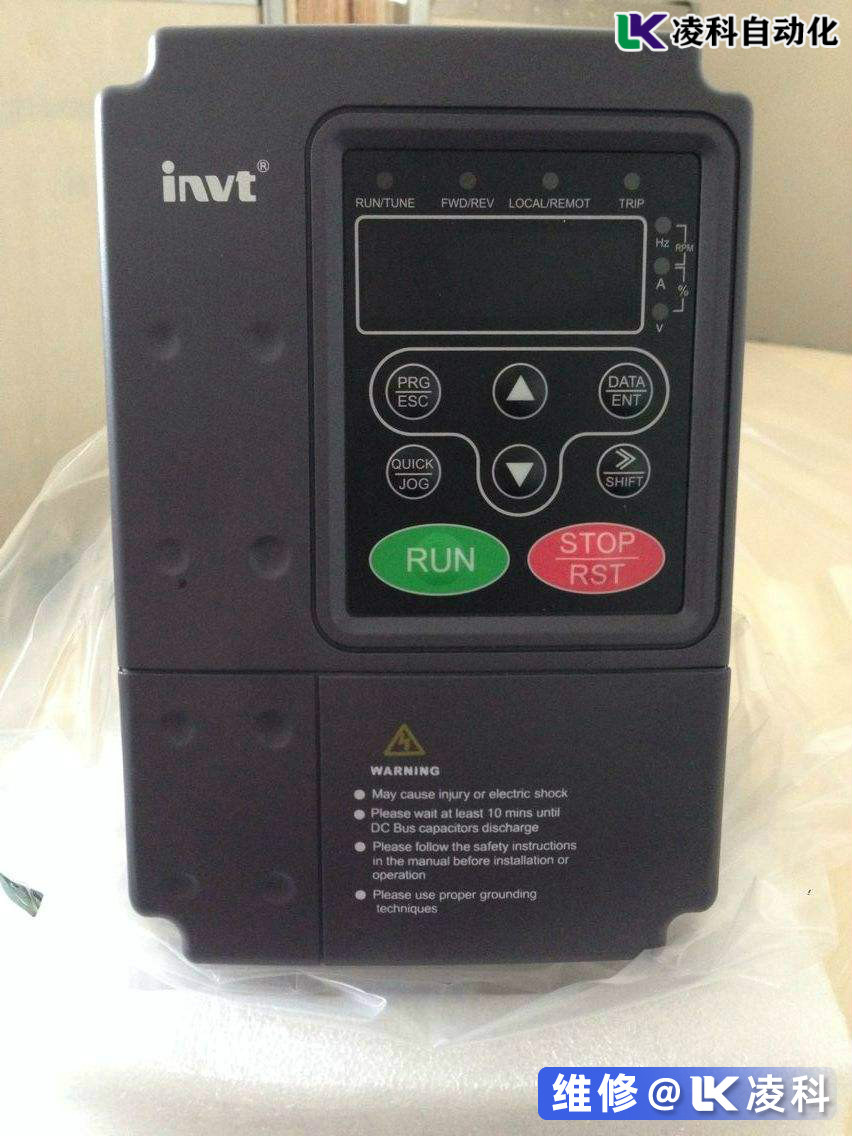

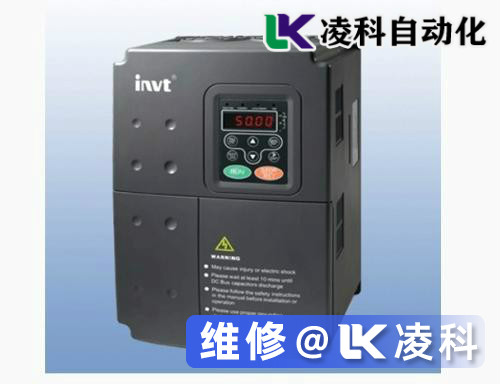

安徽做食品行业的客户,打电话来说,他的磨粉机上配置的英威腾变频器出了问题,英威腾变频器开机无显示维修故障,而且面板的指示灯也不亮了,不知道什么问题。不过幸好有一台备用的变频器可以用,问我们能不能修,可以寄过来
我们收到这台英威腾变频器开机无显示维修时,先分析,再检修,主要过程如下:
根据英威腾变频器整机的故障现象可知,开机无显示,一般故障在显示器本身与CPU芯片电路以及接口电路。由CPU电路结构来看,面板显示要经接口与芯片连接,这个芯片也可称为显示芯片。这个芯片与CPU电路相连,在工作时由CPU芯片产生各种显示工件状态的信息,由显示芯片处理后,经接口电路送显示器显示。由电路结构可看出,显示器显示要经过CPU与显示芯片,所以我们将此故障的部位定在CPU芯片、显示芯片与接口电路等范围。
我们先对CPU芯片的总供电做以检查,如果供电+5V为0V,则检查电源的+5V产生电路以及+5V由开关电源到CPU之间的电路是否有开路现象。如果CPU芯片+5V正常,再检查时钟信号。先测时钟晶振的两端电压是否符合标准要求,如果信号电压有异常,再用示波器检测晶振两端的信号波形是否正常。如果波形有问题,代换同型号晶振器后再测信号波形,如果信号仍然不正常,就代换晶振所连接的谐振电容器。代换不能更改容量,**采用同型号的电容器。如果测晶振两端信号小型时,信号正常,然后检查CPU芯片的复位,测量复位引脚时,按下操作面板复位键,如果复位引脚有高低电平转换,就证明复位良好。一般复位引脚在处于高电平时为+5V,低电平时为0V,我们在检测CPU芯片的三大工作条件供电、时钟、复位都正常时,如果开机后显示器仍然无显示,这时再检查与CPU连接的显示芯片的供电以及各主要引脚的工件电压是否正常。然后检查CPU芯片与显示芯片之前连接电路是否有开路与漏电现象。同时,检查显示芯片与面板显示器的连接,观察接口是否氧化。检查CPU工作条件电路以及显示芯片电路都良好时,再检查显示器。先测量显示器芯片的供电,如果供电正常,没有显示,检查显示器与显示芯片的接口电路是否正常,如果正常,代换同型号显示器数码显示管。
通过以上对着英威腾变频器开机无显示维修的诀窍总结,对该故障的原因及检测步骤都有了**的了解,可能维修还有**难度,但维修原理都明白了
