三菱PLC存储器反常问题维修

2020-04-18 05:37

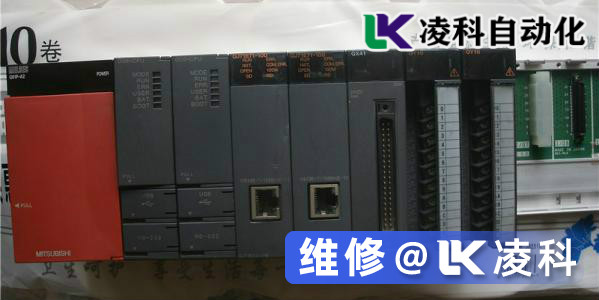

  三菱PLC存储器反常问题维修一个在制造厂工作的仪器技术员,正在休息,他正坐下来吃点意大利面条,突然接到一个电话,说流入混合釜的溶剂读数不对,而且橡胶材料看起来像坏燕麦粥。他放下叉子,走向绘图文件,在那里找到了正确的绘图,并用它擦去衬衫上的面条。然后他走到水壶,找到溶剂管线,找到流量计。然后,他发现这个压差(dp)流量计被校准为穿过隔膜的0-10英寸水柱(inwc)压力,相当于每小时0-100磅(lb/hr)溶剂的流速。在得到操作部门的批准并确认节流阀处于手动模式并关闭后,维修工程师将信号输出电缆从变送器上断开,并将电缆钩到电流源(便携式测试设备)上,以模拟变送器输出信号。然后他试图给系统注入一个信号。测试设备的电池没电了,所以他得去拿更多的。使用新电池时,他用电流表测量注入信号,电流表的读数为4-20毫安,为14.2毫安。他知道三菱PLC输入模块的分辨率为12位,操作员以0-100的比例读取PPH中的流量。

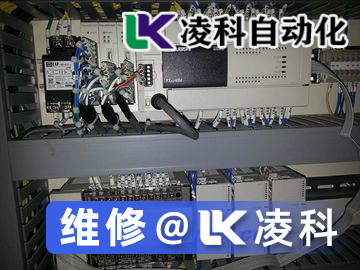

  三菱PLC存储器反常问题维修解决方法:

  维修工程师调整模拟值,以解释零点偏移:14.2毫安读数在仪表,减去4.0毫安偏移,等于10.2毫安。他知道他有一个16毫安(20-4=16)的有效跨度,这个跨度相当于dp变送器的0-10 inwc和HMI的0-100 PPH。一旦知道了相对范围,就可以使用比例百分比来等同这些值:inwc值为(10.2毫安/16毫安)x 10毫安=6.375毫安。然后,维修工程师决定检查PLC,以确保其工作正常。他知道PLC有12位模拟输入分辨率,使得三菱PLC整数的有效范围为0到4095(2^12=4095)。他使用比例关系的百分比来确定适当的整数值:整数值应为:(10.2毫安/16毫安)x 4095个计数=2611个计数。维修工程师通过检查PLC存储器中的整数值来确认PLC正在读取2611。然后,他检查PLC程序,以确保整数被移动到正确的内存位置,以便将其上载到人机界面。他发现它正在被移动到地址40021,这是在一个数据数组中被放置在网络上。此外,接口模块上的闪烁指示灯确认网络正在工作。所以,他解释说,如果存在问题,**是在人机界面上。维修工程师去控制室看屏幕。他使用比例技术计算他期望看到的值:PPH值为(10.2mA/16mA)x 100 PPH=63.75 PPH,或PPH值为(2611计数/4095计数)x 100 PPH=63.75 PPH,但屏幕显示的是54.2 PPH。维修工程师将HMI系统带入开发模式,并检查标签文件中该标签的配置。他发现显示的值动画为FT1001=(13$40021/4095)x 85,其中13$40021是三菱PLC存储的整数值的内存位置。他记得,PLC中的流量数据阵列位置是地址40021,而三菱PLC位于网络节点13。但显示值的适当比例应为0-100,而不是0-85。维修工程师向接线员提起他的发现,接线员告诉他昨天坏了的发射器上一班换了。维修工程师猜测技术人员改变了一切,但忘记修改人机界面屏幕。然后,他将85改为100,重新编译HMI程序,然后重新启动应用程序。他确认显示的值等于预期的63.75 PPH值。他将测试设备从电路中取出,重新连接到发射机的线路,但忘记关闭电流源(确保下次电池没电),通知操作人员问题已解决,然后返回。

  三菱PLC存储器反常问题维修总结:可通过检查CPU、I/O模块、保险丝熔断和不同的PLC故障原因(包括接线、现场变送器健康状态或变送器配置)、检查高压电缆等引起的感应电压的任何影响以及更多原因来启动三菱PLC的故障排除。
