FANUC伺服电机短路维修技术高

2020-05-29 17:05:50新闻中心

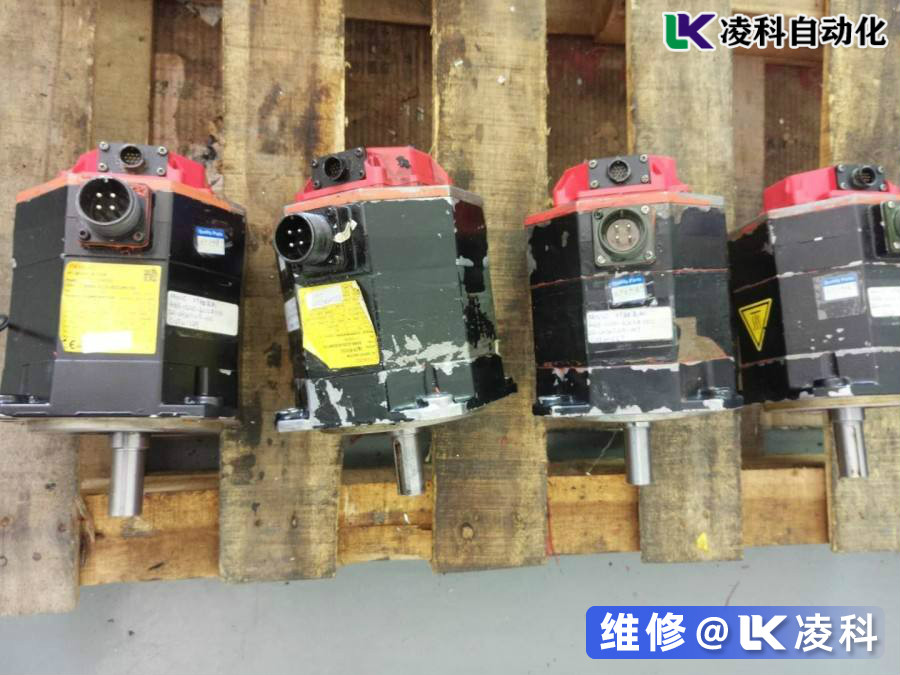

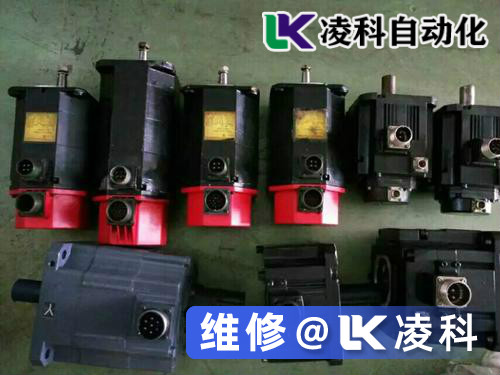

  FANUC伺服电机短路维修技术高6月9号,下午正在喝奶茶,一家张家港做文具用品的工厂联系我们,他们的发那科伺服电机坏了,不知道该怎么办。他们一朋友把我们介绍给他,说我们凌科的维修技术还不错。这是对使用电表或兆欧表对FANUC伺服电机电路进行故障排除的一些基本原理。此过程将向您展示如何测试绕组,电缆或断路中的短路。在开始测试之前,请确保将所有电源转至机器,然后从驱动器端断开三相伺服电机线。目视确认电缆没有问题,然后开始测试。

  FANUC伺服电机短路维修检测方法:

  1.测试接地短路:

  使用欧姆表:断开机器的所有电源和放大器。检查T1,T2和T3处的所有三根电线(所有三相)是否都接地线。读数应该是无限的,如果为零或读取任何连续性,则说明伺服电机或电缆有问题。为此,请断开电缆并分别检查。确保两端的导线都没有碰到任何东西,包括其他导线。大多数伺服伺服电机短路都可以用至少10兆欧的常规质量计来准备。

  使用兆欧表:断开机器的所有电源。检查T1,T2和T3处的所有三根电线(所有三相)是否都接地线。读数应在600-2000兆欧之间。大多数短路将低于20兆欧。进行读数时,请注意不要触摸任何导线或电线,因为它会导致错误的读数。每伏特的输入功率应有大约1000欧姆的电阻,但这不是标准规则。如果是230兆欧到600兆欧,则电缆可能会变质。

  2.测试绕组的开路或短路:

  使用欧姆表:断开机器的所有电源。将仪表放在欧姆上并测试T1至T2,T2至T3和T1至T3。该范围应在0.3到2.0欧姆之间,最大应在0.8欧姆左右。如果为零,则两相之间短路。如果是开路,读数将是无限的或远高于2,000欧姆。

  FANUC伺服电机短路维修电缆和插头注意事项:通常,伺服电机电缆上的连接器会在其中注入冷却液。您可以将其干燥以进行重新测试,如果仍然很差,则插入件中会出现烧伤痕迹并造成轻微的短路,因此需要更换它们。如果是直流伺服电机,请检查电刷。应该有3-4个圆形盖,以在伺服电机周围拆除。在这些下方有一个带有方形块(刷子)的弹簧。检查剩余多少,可能需要更换。
