汇川变频器三相不平衡小故障大问题解决实录

2019-04-22 07:18
  汇川变频器三相不平衡小故障大问题解决 汇川变频器的有一个小问题,那就是报警ERR13,汇川说明书显示是三相不平衡故障,这个故障我相信不是什么大问题。而这个大问题就大在。空载测试的时候它是正常的,而上电带电机测试的时候就报警了,所以一开始拿到这个机器的时候,拿回处理的时候一起正常,而上机测试以后又报警ERR13,所以前前后后跑了客户那边好几趟,还是没有解决问题。后来示波器帮我解决了问题,通过示波器检测后**终发现了问题,下面拿出来分享一下,对于维修汇川变频器三相不平衡的有参考意义。找出汇川三相不平衡的检修思路还是很重要的。

汇川变频器输出三相不平衡故障维修

汇川变频器的工作背景和分析

  这台变频器是轧钢生产线上使用的,平时工作时间特别的长,频繁的加载和轻载和空载的切换,这个特别考验变频器的性能,据说轧钢需要不断的起重和放下,每分钟需要好几次,每天不间断的工作达到10个小时以上,这使得变频器的驱动电源不断的启停状态。所以我们下面的测试出来的故障和这个工作的背景还是非常的吻合的。从这一点也可以说明,研究变频器的工作环境,对变频器的维修还是非常有帮助的。

汇川变频器三相不平衡故障的原因和排除

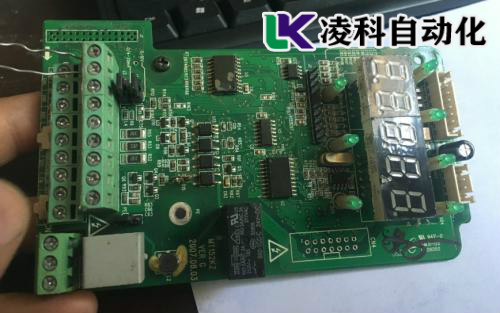

  为了解决这个故障。带负载显示报警ERR13,根据经验。这个是驱动电源以及周边故障造成的。所以首先使用示波器对电源驱动板进行检查发现波形不正常。但是单独对驱动进行检查的时候发现一切正常,于是就对周边的电路开始检测,发现驱动光耦U12异常,这个应该就是故障的原因吧,于是更换U12后,重新测试显示工作正常,带电机运转也没有问题,故障排除。

三相不平衡故障排除小妙招

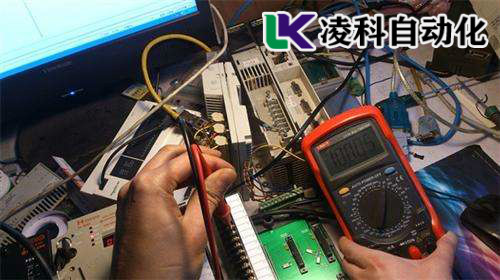

三相不平衡故障该如何检修

  当遇到输出三相不平衡故障,其实有很多原因的,一般都是两大方面,驱动电源问题、检测电压故障问题。做好这两个方面的排除基本都能解决问题。有时候对工作环境的分析,说不定有奇效哦,有一次客户的三菱变频器过热保护,我们一看是水泥厂,环境从到处都是灰尘,断定是环境造成的,所以就直接去灰尘,洗风扇,半小时搞定了故障。通过对环境的估计就能解决问题,这个汇川也是由于长时间的不断加速减速的对于驱动电源是个考验,所以我们直接检测驱动电源,果然找到了问题的所在。而这个故障并不是驱动电源的直接问题,而是驱动电源的光耦出现了问题,频繁的工作导致了达到了使用寿命。
