汇川变频器上电无显示维修 细节操作很重要

2019-05-15 09:25
  汇川变频器上电无显示维修 细节操作很重要。汇川变频器的无显示故障遇到的很多,但是近期修到一个让我感到很吃力,其实回头想想这个故障也就一般般,但是你没有排除出故障之前,总是那么让你扣人心弦。这个变频器拿过来的时候故障也很普通,按部就班的开始测试了,首先打开变频器,然后拿出汇川变频器说明书开始了操作,上电一开没有显示,上门的字动都不动,于是开始采集测试数据,首先就是测开关电源,这个是无显示必备环节,然后测试开关电源的输出电压,发现其电压在24-32伏特跳动,跟据以前维修的经验,把各路电容都换掉,这个操作是很普通不过的维修了。

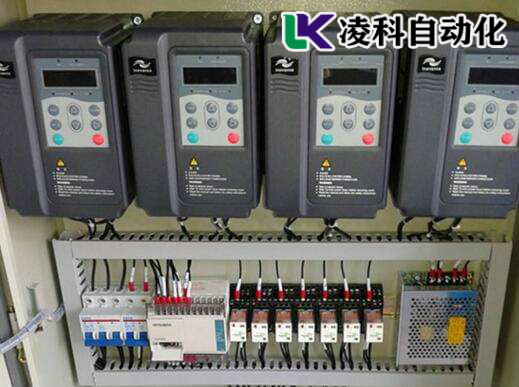

汇川变频器上电无显示维修 细节操作很重要

汇川变频器上电无显示维修发生的原因和因素

1.汇川的开关电源故障导致的无显示。

2.驱动电源或者主板故障导致了无显示。

3.操作面板故障导致屏幕无显示故障。

  以上3个原因是主要原因,其它还有一些小的原因需要通过实战过程中慢慢总结。其中汇川的开关电源故障是发生问题比较多的,而且不管是什么品牌都会首先看看这个开关电源,特别是里面的功率管,相对来说比较脆弱。一开始我也是这么像的,但是这个故障并没有想的简单后来还是没有搞定这个故障。

  后来经过一番分析,开关电源的5伏特、+15伏特等说明汇川的电源不是完全空载运行的,因为此时汇川的24V电源容量较大,相对于5伏特来说几乎是空载了,又不是嫡系受控电源,故输出偏高。所以觉得这个问题还是驱动主板上的问题,而不是开关电源的故障。要是带上载来测试的话,肯定的其它各路电压表现结果一样,也是偏低,这个都不同讨论的。

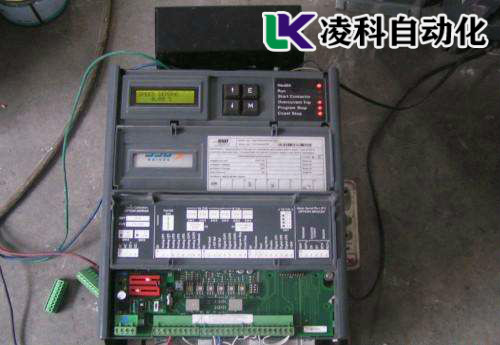

汇川变频器上电无显示维修

汇川变频器上电无显示维修的方法

  经过上述分析。我们还是把故障锁定在驱动板上的电容上,因为测试开关电源输入的波动说明了这个问题。所以从这里我们可以看出不是所有无显示都是开关电源背锅的,要故障表现和测试数据来说话。

  通过测试我们发现一个驱动供电电容2844故障,电容完全失去了供电能力了,后来更换以后。上电测试后故障消失,从这个案例中学到了很多东西,无显示故障原因还是比较多的,不能总是安装发生原因比较多的那个下手,到后面可能一无所获。所以**要做好测试工作,根据采集的数据慢慢一步步排除故障。特别是驱动电源故障也是汇川无显示的重要原因。
