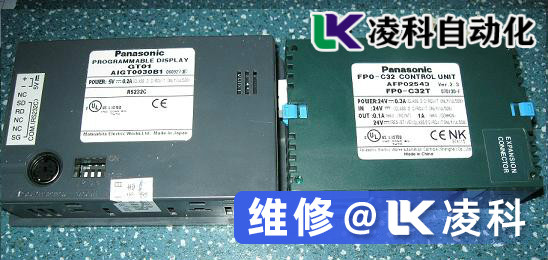

松下PLC接地短路故障维修

2020-05-07 11:18:41凌科维修

  松下PLC接地短路故障维修:6月16号,我们正在开车, 一家温州做食品行业的小公司的负责人联系我们,反应他的松下PLC好像是接地故障,看了手册想排查故障的,但自己检测了下,还是检测不出来。因特殊时期,就让客户把松下PLC寄过来,我们也好用专业设备检测,这样维修起来更快。

  松下PLC接地短路故障维修步骤分析:

  1.最好备有备用零件。这种做法可以最大程度地减少因组件故障而导致松下PLC停机时间。在出现故障的情况下,拥有正确的备件库存意味着仅几分钟即可关闭,而不是几小时或几天。根据经验,备件的数量应为所用备件数量的10%。如果不经常使用某个零件,则可以存放该特定零件的不到10%。

  2.不论正在使用多少个CPU,CPU主主板部件均应具有一个备用部件。每个松下PLC电源,无论是主电源还是辅助电源,都应具有备用电源。某些应用程序可能需要完整的CPU机架作为备用备件。

  3.当必须立即使已宕机的系统投入运行,而没有时间确定哪个CPU板发生故障时,就会出现这种极端情况。

  4.如果必须更换松下PLC模块,则用户应确保所安装的更换模块类型正确。某些I / O系统允许在仍然通电的情况下更换模块,但其他I / O系统则可能需要断电。如果更换模块解决了问题,但故障在较短时间内再次发生,则用户应检查感性负载。

  5.感性负载可能会产生电压和电流尖峰,在这种情况下,可能需要外部抑制。如果模块的保险丝在更换后再次烧断,则可能是模块的输出电流超出极限或输出设备短路。如上所述,当接地线中存在两个或更多电气路径时,发生接地环路情况。

  松下PLC接地短路故障维修总结:除了以上所述维修检测方法外,还需要检测传感器和变送器在机箱(或设备外壳)上接地,并通过屏蔽电缆连接到模拟输入卡。屏蔽层连接到机箱的两个接地点,因此创建了一条路径,使电流从一个接地点流到另一个接地点,因为两个接地点的电位不同。流经屏蔽的电流可能高达几安培,这会在信号传输中感应出明显的磁场。这可能会产生干扰,从而可能导致模拟信号误读!为避免此问题,应仅在机箱的一侧(PLC侧)将屏蔽层接地。要检查是否存在接地回路,请断开接地端子处的接地线,并测量从该线到连接该端子的端子的电阻。仪表应读取大欧姆值。如果在此间隙上出现一个低欧姆值,则表明存在电路连续性,这意味着系统至少有一个接地回路。
