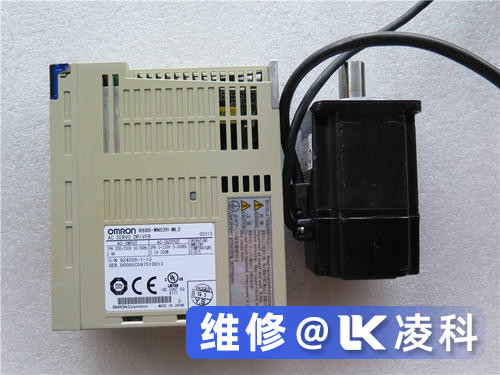

欧姆龙伺服驱动器常见故障代码维修解决

2020-10-19 16:04:39新闻中心

  欧姆龙伺服驱动器常见故障代码维修解决:早上正在开会,一家山东青岛的厂家打来电话,他们的生产车间里的伺服驱动器出了问题,早上上电启动后就出来了报警,重启了几次也不行,报警还是消除不了。我们凌科经常会遇到伺服驱动器的各种报警代码,下面来介绍我常见报警代码的维修方法。

  欧姆龙伺服驱动器常见故障代码维修:

  故障号: 17故障名称:过时  故障/报警描述:未使用
  故障故障号: 18故障名称:THERM FAIL  故障/报警说明:内部故障。测量驱动器内部温度的热敏电阻开路或短路。请与您当地的欧姆龙代表联系。
  故障号: 19故障名称: OPEX LINK  故障/报警描述:内部故障。在控制板和OINT板之间的光纤链路上检测到与通信有关的问题。请与您当地的欧姆龙代表联系。
  故障编号: 20故障名称: OPEX PWR  故障/报警描述:内部故障。在OINT电源上检测到异常低的电压。请与您当地的欧姆龙代表联系。
  故障编号: 21故障名称:CURR MEAS故障/报警描述:内部故障。电流测量超出范围。请与当地的欧姆龙代表联系。
  故障编号: 22故障名称: SUPPLY PHASE  故障/报警说明:直流母线中的纹波电压太高。检查并纠正:电源缺相,保险丝熔断
  故障编号: 23故障名称: ENCODER ERR故障/报警说明:驱动器未检测到有效的编码器信号。检查并纠正:编码器是否存在并正确连接(反向接线=通道A连接到通道B的端子,反之亦然,连接松动或短路),电压逻辑电平超出指定范围,A正常且正确连接的脉冲编码器接口模块OTAC-01,在参数5001 PULSE NR中输入了错误的值。仅当错误导致计算出的滑差大于电动机额定滑差的4倍,未使用编码器,而是参数5002 ENCODER ENABLE = 1(ENABLE)时,才会检测到错误值。
  故障号: 24故障名称: OVERSPEED故障/报警描述:电机速度大于2001 MINIMUM SPEED或2002 MAXIMUM SPEED的最大值(大小)的120%。检查并纠正:2001年和2002年的参数设置,电动机制动转矩是否足够,转矩控制的适用性,制动斩波器和电阻器
  故障编号: 25故障名称:保留故障/报警描述:未使用
  故障故障编号: 26故障名称: DRIVE ID Fault / Alarm说明:内部故障。配置块驱动器ID无效。请与您当地的欧姆龙代表联系。
  故障编号: 27故障名称: CONFIG FILE故障/报警说明:内部配置文件有错误。请与您当地的欧姆龙经销商联系。
  故障号: 28故障名称: SERIAL 1 ERR  故障/报警说明:现场总线通信已超时。检查并纠正:故障设置(3018 COMM FAULT FUNC和3019 COMM FAULT TIME),通讯设置(组51:EXT COMM MODULE或组53:EFB PROTOCOL视情况而定),线路连接不良和/或线路上的噪声
  故障编号: 29故障名称: EFB CON FILE  故障/报警描述:读取嵌入式现场总线的配置文件时出错。
  故障编号: 30故障名称: FORCE TRIP  故障/报警描述:现场总线强制跳闸。请参见《现场总线用户手册》。
  故障号: 31故障名称: EFB 1  故障/报警描述:为嵌入式现场总线(EFB)协议应用保留的故障代码。含义取决于协议。
  故障编号: 32故障名称: EFB 2  故障/报警描述:为嵌入式现场总线(EFB)协议应用保留的故障代码。含义取决于协议。
  故障编号: 33故障名称: EFB 3  故障/报警描述:为嵌入式现场总线(EFB)协议应用保留的故障代码。含义取决于协议。
  故障编号:34故障名称: MOTOR PHASE故障/报警描述:电动机电路中的故障。电机相位之一丢失。检查并纠正:电动机故障,电动机电缆故障,热继电器故障(如果使用),内部故障。
  故障号: 35故障名称: OUTP WIRING故障/报警描述:输入电源和电动机电缆连接不正确(即,输入电源电缆已连接至驱动器电动机连接)。如果驱动器故障或输入电源是三角形接地系统并且电动机电缆电容较大,则可能会错误地宣布故障。可使用参数3023 WIRING FAULT禁用此故障。检查输入电源连接,检查接地
  故障编号: 36故障名称: INCOMPATIBLE SW Fault / Alarm说明:驱动器无法使用该软件。内部故障,加载的软件与驱动器不兼容,致电欧姆龙支持。
  故障号: 37故障名称: CB OVERTEMP故障/报警说明:驱动器控制板过热。故障跳闸极限为88°C。检查并纠正:周围温度过高,风扇故障,气流障碍,不适用于带有OMIO控制板的驱动器。
  故障号: 38故障名称: USER LOAD CURVE故障/报警描述:参数3701 USER LOAD C MODE定义的条件的有效时间长于3703 USER LOAD C TIME定义的时间


  姆龙伺服驱动器常见故障代码维修总结:您可以通过设置适当的参数将某些故障配置为自动重设。好的,现在手动重置故障是非常基本的。重置闪烁的红色LED:要重置驱动器,使其出现闪烁的红色LED指示的故障,只需关闭电源5分钟即可。重置红色指示灯,请执行以下操作:将驱动器重置为红色指示灯指示的故障(稳定亮起且不闪烁),请首先解决问题,然后按控制面板上的RESET或关闭电源5分钟。
