穆格伺服放大器电源问题维修

2020-11-16 14:53:18新闻中心

  穆格伺服放大器电源问题维修:伺服放大器进行故障排除。TWT的不当操作几乎总是可以归因于电源。您必须知道一些规则才能完成这项工作。违反规则将导致管道丢失。请注意,在处理电源时必须格外小心。交流电源电压和任何高压输出都可能致命。

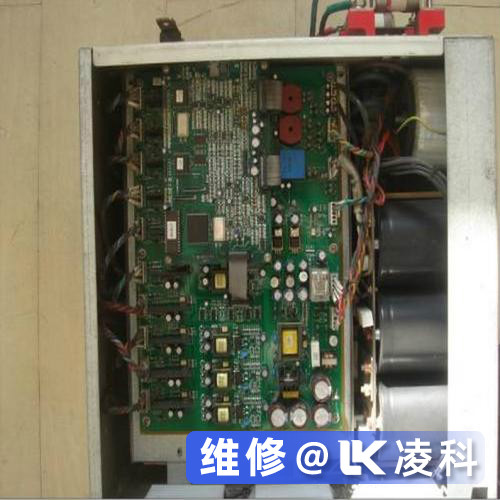

  对穆格伺服放大器线性电源进行故障排除:

  线性电源不仅向与其连接的电子电路提供工作电压和电流,而且还必须为其提供去耦。精心设计的电源将以低阻抗的形式应用于解耦的频率。如果电源不提供去耦,则音频电路中可能会出现诸如低频振荡和失真之类的问题。输出中的嗡嗡声是由不良的滤波电容器引起的。图1中的电容器C 1是输入滤波电容器。该电容器可减少电源直流输出中的交流纹波。对于高波动问题,请替换C 1。维修手册通常会指定直流输出电压中的最大允许纹波。电压由图1中的IC 1调节。1调节失败,穆格伺服放大器输出端将出现高于正常的电压。许多电源都有多个稳压器电路在工作。根据实际测量值检查每个指定的输出电压,以确保电源正常运行。二极管D 1 -D 4形成一个全波桥电路,对来自变压器次级绕组的交流电进行整流。如果任何二极管短路,则变压器初级绕组中的保险丝会烧断。如果电源烧断了保险丝,则怀疑二极管短路。电源电路中的高功率电阻器的值可能会发生变化,从而可能会改变输出电压。功率晶体管通常用于稳压器电路中。这些通常安装在散热器上,并可能短路。功率晶体管短路肯定会烧断保险丝,甚至可能烧毁与其串联的任何电阻器。对穆格伺服放大器电源进行故障排除时,请检查保险丝是否烧断,电阻烧毁,焊点腐蚀和滤波电容器漏电。

  排除穆格伺服放大器开关电源故障:

  由于用于调节电源输出的反馈电路,开关电源通常更难排除故障。反馈电路是一个闭环系统。打破循环是隔离反馈问题的最有效方法。闭环由VR 1,反馈和隔离模块,PWM振荡器和Q 1组成。这些中的任何一个都可能导致开关电源关闭或运行不良。例如,如果所有输出均为低或所有输出均为高,则怀疑存在反馈环路问题。如果保护二极管D 1持续熔断,则可能是反馈回路。如果只有一两个输出电压低,请检查与这些输出关联的滤波电容器。如果未正确过滤,开关电源可能会将EMI辐射(电磁干扰)辐射到所供应电路上的附近通信设备中。EMI滤波器通过将干扰传递到地面来保护其他电路免受这种干扰。不良的滤波器会使电源产生噪声。使用示波器监视输出是否有噪声,纹波和异常干扰。切勿在未连接负载的情况下操作开关电源,否则很可能发生损坏。如前面的穆格伺服放大器故障排除部分所述,在跟踪正常的电源故障时,请遵循逻辑故障排除计划。
