马可尼无线电综测仪常见故障维修经典经验

2020-11-20 03:00

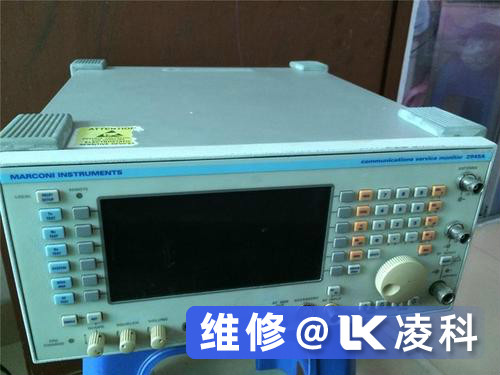

  马可尼无线电综测仪常见故障维修经典经验:技术人员会被要求服务的**有可能的FM广播类型是汽车移动电话,固定基站或手持便携式电话。移动基站或固定基站都可以具有高达150 W的功率输出。如果不以适当的负载阻抗(通常为50欧姆)工作,则其中的一些无线电综测仪可能会损坏。有些包含自动电路,可以在没有连接适当负载的情况下关闭变送器。虚拟负载就是为此目的而设计的,因此请确保您具有一个额定的足够功率。在FM马可尼无线电综测仪中,通常控制振荡器,以便当智能信号改变时其频率也会改变。该控制由调制电路提供。在本节中,我们将学习电抗调制器电路的一些故障排除技术。无线电综测仪可以大致分为两类。首先是宽带FM。它比AM广播更流行,它是我们在汽车收音机和家庭立体声系统上收听的FM(它还产生电视信号的音频部分)。FM无线电综测仪的第二种类型称为窄带FM。它用于警察和档案部门的无线电设备,出租车和VHF船用无线电设备以及流行的手持收发器,称为便携式对讲机。我们将在本节中测试宽带FM发生器。

  完成本节后,您应该能够对马可尼无线电综测仪系统进行故障排除:

  1、描述电抗调制器的操作

  2、找到主振荡器部分

  3、找到电抗电路部分

  4、识别没有调制器输出,低输出或没有FM的振荡器输出之间的差异

  5、对立体声/ SCA FM发生器进行故障排除

  6、测量和无线电综测仪的载波频率和偏差

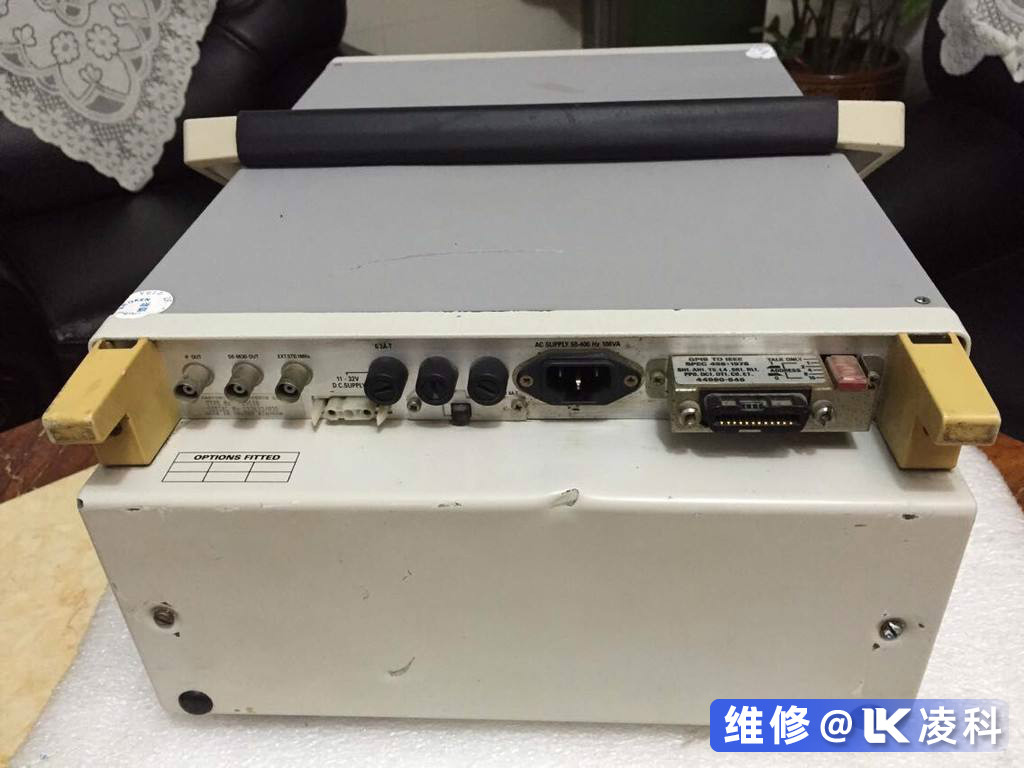

  马可尼无线电综测仪系统常见故障维修:

  无射频输出:在这种情况下,应首先验证振荡器是否正在运行。这些发送器中的大多数将振荡器乘以12或18即可获得输出频率。服务手册将告诉您乘数是多少。**有一个频谱分析仪,但是短波接收机可以。关于振荡器问题的提示已经在前面发布了,所以我们假设振荡器正在运行并进入**乘法器级。图1显示了乘法器级的简化示意图。如果基极-发射极结点良好并且有足够的输入驱动,您将在Q1的基极找到一个负电压。这是因为RF输入由结整流,并且电流流过R1。当射频通过基极-发射极结整流时,到达谐波的电流脉冲被晶体管集电极中的调谐电路放大和滤波。如果可以使用频谱分析仪,则技术人员可以通过将分析仪与输出线圈松散耦合,来验证平台是否在产生适当的输入频率倍数。连接到分析仪的直径为½“的两匝或三匝线圈即可。线圈或电容器均可调节。通过这些调整,您应该能够在适当的频率上使输出达到峰值。如果没有,请检查电容器和电感器。如果您没有频谱分析仪,只需在下一级测量偏置电压就足够了。如果可以通过调整使驱动器达到下一个阶段,则可以合理确定乘法器正在工作。但是,有可能调谐到错误的谐波。如果调整一直到**,您可能已完成此操作或某些组件已失败。调整不当的另一个迹象是,您可能无法调整嵌套阶段。

  典型的马可尼无线电综测仪将具有三个乘法器级。在链中的某个点,您将能够找到足够的信号来运行频率计数器。注意,计数器输入过多会损坏计数器。在马可尼无线电综测仪的输出端,您可以使用大功率衰减器。

  频率不正确:这些马可尼无线电综测仪中的大多数会带有微调电容器来调节频率,而有些会带有电感器。如果集电极关闭频率,请先检查电压,然后再检查电容器。间歇性电容器**难找到。尝试用为此目的出售的喷雾剂冷却电容器。

  不正确的偏差:这里通常有两种调节方式,一种是麦克风增益调节,另一种是限幅器调节。限幅器防止用户过度调制无线电综测仪。调整偏差时,请确保已调整限制器,以免影响增益调整。通常,移动无线电的峰值偏差为5 kHz。一家服务良好的商店将配备偏差计。如果您没有,则只需将一个已知的好马可尼无线电综测仪与被测设备进行比较,就可以通过听任意一个接收器来进行比较,从而完成一项公平的工作。如果有频谱分析仪,请调出卡森法则并在将无线电综测仪信号的带宽调整到约16 kHz的同时对着麦克风讲话。也可以使用零载波幅度方法。在频谱分析仪上查看马可尼无线电综测仪输出时,向麦克风输入施加2 kHz的音调。从零开始调整增益,直到载波为零为止,您将获得5 kHz的峰值偏差。
