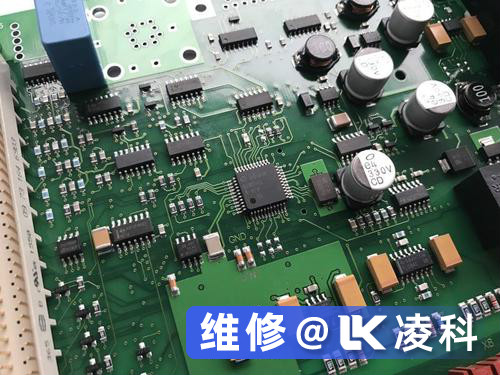

海德宝印刷机电路板故障维修

2020-12-30 17:14:29新闻中心

  海德宝印刷机PCB故障排除技术:

  1.检查焊点

  2.跟踪问题

  3.离散元素的故障排除

  4.集成电路检查

  5.通过使用软件帮助

  6.视力检查

  7.功能测试

  这些技术中的大多数在需要应对现代电路板时就无法使用。开发的VI签名分析技术,适合对完整电路元件进行故障排除。基本设备之一,用于详细分析电路中的故障组件。当丢失组件签名或文档时,这是测试PCB的选择之一。此测试不需要电源,因此在我们检查有故障或已损坏的电路板时,因为它们上电并不安全。使用两个探头将正弦波提供给待测的特定组件。产生的电流,电压和相移显示在LCD上。电流在y轴上,电压在x轴上,结果轨迹作为签名显示在屏幕上。要使用此设备,您需要对不同组件的签名具有扎实的理论知识,并且需要对其有完整的了解。

  诊断维修海德宝印刷机故障PCB的策略:

  此技术分为三个不同阶段。使用VI仪器检查故障。未确定的高引脚数通过交流电压进行测试。第二阶段是检查故障位置。它会进行详细的分析以查明故障组件。但是与功能测试不同,它仅在输入和输出阶段执行测 试。在第三阶段中,在移除故障组件之后,将新的功能组件放置在电路中

  海德宝印刷机电路板维修分析结果:

  在电路中,所有组件都是串联,并联或混合组合(串联-并联),因此无法识别其签名,因此在这种情况下,合适的解决方案是换一块新的PCB并比较它们的签名。具有功能一的签名的有缺陷的一。为了比较签名,先是获取有缺陷的PCB的所有签名(如果有的话),新的功能PCB,否则必须保存组件的签名。但是,如果您具有功能齐全的PCB,请使用万用表获取所有签名,然后计算每个组件的电压电阻电流和电感,然后将其与有缺陷的PCB(印刷电路板)的所有签名进行比较。首先,刷新所有点(去除干燥或损坏的焊料,如果有的话)并比较签名,如果签名匹配错误已清楚,则进行下一步。在此步骤中,由于PCB中有许多走线,因此会执行跟踪,因此,如果任何走线损坏,则很有可能会损坏走线,可使用跳线修复走线。这是一步,在线性集成电路的每个引脚上执行功能测试,检查IC的每个引脚上的输入和输出是否与原始数据表匹配,这很好,否则您必须删除该IC。
