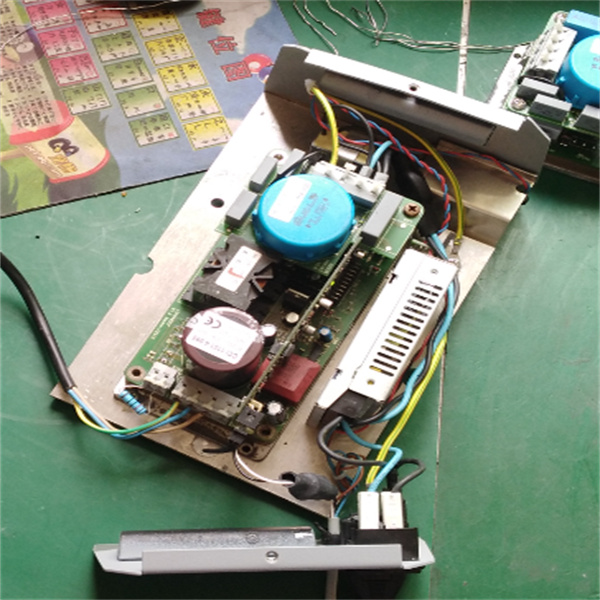

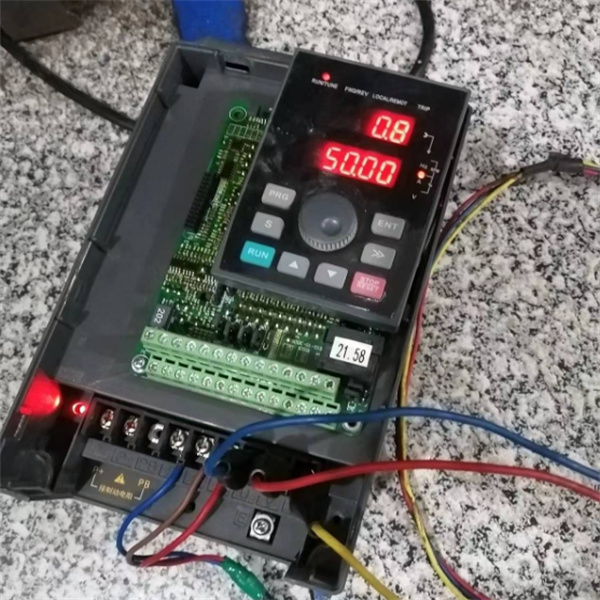

三菱变频器运行无输出故障维修服务周到：5月25日我们收到一位来自老客户推荐的新客户的来电，咨询三菱变频器运行无输出的故障问题。三菱变频器作为工业自动化控制系统的核心组件，其稳定运行对生产流程至关重要。然而，”运行无输出”是变频器使用过程中最常见的故障之一，表现为变频器能够正常操作和显示，但无法向电机提供输出电压。

故障原因综合分析

三菱变频器运行无输出故障可能由多种因素引起，这些因素涉及变频器本身、电机、电源系统以及机械连接等多个方面。深入理解这些潜在原因有助于技术人员快速准确地定位问题所在。

电机故障作为变频器的主要负载，其状态直接影响变频器的输出。电机绕组短路、断路或绝缘不良会导致变频器检测到异常而停止输出。电机轴承损坏可能增加负载电流，触发过流保护。三相电机绕组不平衡也会导致变频器输出异常。值得注意的是，有些电机故障是间歇性的，可能在特定温度或转速下才显现，增加了诊断难度。

电源系统异常是另一个关键因素。输入电压过高或过低（超出变频器允许范围）、电源缺相、电压波形畸变（如谐波污染）或频率异常都可能导致变频器无法正常工作134。瞬时电压尖峰或浪涌可能损坏变频器内部元件或触发保护电路。电源端子松动或接触不良也会造成间歇性供电问题，表现为无输出故障。

机械系统故障虽然不直接属于电气问题，但会影响变频器的输出表现。传动装置损坏（如联轴器断裂、齿轮磨损）、机械卡死或润滑不良会增加电机负载，导致变频器检测到过载而停止输出。机械振动可能引起接线松动，形成间歇性故障。在某些情况下，机械系统的惯性过大可能导致制动时产生过电压，触发保护机制。

传感器故障在现代变频器中尤为常见。用于检测电机电流、电压、温度或转速的传感器如果发生故障，可能向控制电路提供错误信号，导致变频器误判运行状态而停止输出。例如，电流传感器偏差过大会导致变频器误检测过电流；温度传感器故障可能误报过热状态。霍尔效应传感器是常见故障点，其贴片电阻值偏差会导致信号异常。

硬件电路故障涉及变频器内部多个关键子系统。功率模块（IGBT）损坏是最严重的硬件故障之一，可能由过流、过压或散热不良引起。驱动电路故障（如光耦A3120损坏或周边电阻/二极管异常）会导致IGBT无法正常触发。控制主板问题（如MCU故障、存储器错误或时钟电路异常）会使变频器失去控制能力。直流母线电容老化会降低滤波效果，影响输出电压质量。充电继电器故障（如触点氧化或线圈断路）会阻止主回路通电，导致无输出。

接线与连接问题虽然简单但经常被忽视。控制端子（如STF正转命令端子与SD公共端）连接不良会导致变频器接收不到运行指令。电机输出端子松动或腐蚀会增加接触电阻，降低输出电压。多芯排线（如主板与驱动板间的24Pin排线）断线或接触不良会中断关键信号传输。接地不良可能引入干扰，影响控制电路正常工作。

常见故障维修方法

针对三菱变频器无输出故障的不同原因，需要采取相应的维修措施。本部分将详细介绍常见故障点的具体维修方法，包括参数调整、硬件更换、电路修复等专业技术。

电源问题处理需要根据具体原因采取不同措施。对于输入电压不稳定情况，应在变频器前级增加稳压装置或隔离变压器。电源缺相时检查上级开关、接触器和电缆连接，更换损坏元件。直流母线电压异常（过高或过低）可能表明整流模块故障，需拆下模块进行静态测试，使用万用表二极管档测量各相整流单元，发现短路或开路的单元需整体更换整流模块。充电电阻或接触器故障会导致直流母线无电压或充电缓慢，需测量电阻值（通常几十欧姆）和接触器线圈通断，更换异常元件。

IGBT模块维修是功率部分维修的核心。使用万用表二极管测试档检测IGBT单元，正常时各IGBT的CE极间应显示一定压降且无短路。发现短路的IGBT需更换整个模块，注意选择相同型号或兼容型号（考虑电压、电流和封装尺寸）。更换前清洁散热面，均匀涂抹导热硅脂，按推荐扭矩紧固安装螺丝。IGBT损坏往往伴随驱动电路故障，因此更换模块后必须检查驱动电路，避免新模块再次损坏。对于多单元模块，即使只有部分单元损坏，也建议整体更换，因为剩余单元可能已受到应力损伤。

驱动电路修复需要电子维修技能。驱动电路常见故障点包括：栅极电阻（通常10-100Ω）开路或变值、稳压二极管击穿、光耦（如A3120）失效。使用万用表测量这些元件，与正常值或对称相的值比较。驱动电源（通常+15V和-8V左右）必须稳定对称，否则检查开关电源相关绕组和整流滤波元件。维修后需用示波器观察六路驱动波形是否一致，触发脉冲幅度和宽度是否正常。注意驱动电路维修后应使用低压电源（如24V）初步测试，确认正常后再接入主电源。

电流传感器维修适用于矢量控制变频器。霍尔效应电流传感器常见故障是±15V供电正常但输出信号偏差大（正常时零电流输出应为2.5V左右）。检测传感器周边贴片电阻（如222表示2.2kΩ、181表示180Ω、682表示6.8kΩ）是否变值，使用万用表精确测量阻值。发现电阻异常需更换同规格精密贴片电阻（1%精度）。若电阻正常但输出仍异常，可能霍尔元件损坏，需更换整个传感器模块。维修后需进行电流校准，通常通过特定参数设置（如P1910）启动自动校准过程。

控制板维修涉及更复杂的电子技术。按键失灵（如MODE键无反应）可能因按键本身接触不良或上拉电阻损坏。拆下按键用万用表测试通断，或直接用金属镊子短接按键引脚测试功能。MCU周边电路检查包括：时钟晶体是否起振（用示波器测频率）、复位电路电压是否正常、存储器芯片接触是否良好。EEPROM数据丢失会导致参数异常，需使用编程器重新写入或更换芯片。对于PCB问题，如断线或过孔不通，需使用放大镜仔细检查并使用飞线修复。

充电继电器维修针对特定型号故障。某些三菱变频器（如FR-S520）使用充电继电器预充电后短接充电电阻，若继电器不吸合会导致主回路无电。检查继电器线圈是否得电（通常DC24V），触点是否氧化接触不良。用万用表测量线圈通断和触点电阻（吸合时应小于1Ω）。继电器故障可能导致”吧嗒”吸合声消失，可直接更换同型号继电器。对于采用接触器的型号，还需检查辅助触点状态信号是否正常反馈给控制电路。

电缆与连接处理看似简单但至关重要。检查所有电源和控制端子螺丝是否紧固，使用力矩扳手按推荐扭矩拧紧。氧化或腐蚀的端子需用电子清洁剂处理或更换。多芯排线（如主板与驱动板间的24Pin线）是常见故障点，检查各引脚导通性并更换有断裂的排线。电机电缆绝缘测试使用500V兆欧表，相间和对地绝缘电阻应大于1MΩ。电缆屏蔽层应单端接地（通常在变频器侧），避免地环路干扰。
