施耐德触摸屏主板烧坏故障维修方法详解：5月20日我们收到了一位来自老客户推荐的新客户的来电，咨询施耐德触摸屏发生了主板烧坏的故障问题。施耐德触摸屏作为工业自动化控制系统中重要的人机交互设备，其主板是整个系统的核心部件。主板一旦发生烧坏故障，将直接导致触摸屏无法正常工作，影响生产流程。

施耐德触摸屏主板烧坏的常见故障现象

施耐德触摸屏主板出现故障时，通常会表现出多种明显的异常现象。准确识别这些症状有助于快速判断故障是否源于主板问题，从而采取针对性的维修措施。以下是主板烧坏时最常见的几类故障表现：

完全无法开机：触摸屏接通电源后毫无反应，电源指示灯不亮，屏幕无任何显示，按键操作无效。这是主板电源电路严重损坏的典型表现，可能由于电源管理芯片、保险丝或相关电路元件烧毁所致。

显示异常：包括花屏（屏幕出现杂乱色块或条纹）、白屏（全屏亮白无内容）、黑屏（背光亮但无图像）或蓝屏（显示蓝色背景并可能伴有错误代码）等现象。这些症状通常表明主板的显示信号处理电路或图形处理器出现故障。

触摸功能失灵：屏幕显示正常但对触摸操作无反应，或出现触摸位置偏移、部分区域无法响应等异常79。这可能是主板上的触摸控制芯片或相关电路损坏导致。

频繁重启或死机：设备在使用过程中无故自动重启，或突然停止响应，完全死机。这类间歇性故障往往与主板上的电源稳压电路、内存芯片或处理器工作不稳定有关。

异常气味或发热：主板严重短路或元件过载时，可能散发出明显的烧焦气味，并伴随异常高温。这是需要立即断电检查的危险信号，表明主板可能存在严重损坏。

通讯故障：触摸屏与PLC或其他控制设备无法正常通讯，数据交互中断或出现乱码。这类问题可能源于主板上的通讯接口电路或相关芯片损坏。

诊断提示：在实际维修中，技术人员应当首先通过观察这些外在表现初步判断故障范围，然后结合进一步的检测手段确认具体损坏部位。值得注意的是，某些故障现象（如触摸失灵）可能由多种原因引起，需要系统排查才能确定是否确实源于主板问题。

施耐德触摸屏主板烧坏的主要原因分析

理解施耐德触摸屏主板烧坏的根本原因对于有效维修和预防类似故障至关重要。主板作为触摸屏的核心组件，其损坏往往由多种因素共同作用导致。通过系统分析这些成因，技术人员可以更有针对性地进行检查和修复工作。

电源问题：不稳定的电源供应是导致主板损坏的首要原因。电压骤升（如雷击或电网波动）可能瞬间击穿主板上的敏感电子元件；而长期工作在过高或过低的电压环境下，则会加速元件老化。电源适配器故障、电源线接触不良或工厂电网质量差都可能导致这类问题。主板上的电源管理芯片、滤波电容和稳压电路特别容易因电源问题而损坏。

电路短路：主板上的线路因各种原因发生短路是另一常见故障源。这可能由于金属异物进入设备内部、元件引脚相碰、电路板受潮导电或绝缘材料老化失效引起。短路会产生过大电流，轻则烧毁局部线路，重则导致大面积元件损毁。维修时特别需要检查主板是否有烧灼痕迹、电容是否鼓包，以及各接口是否存在短路现象。

元件老化：长期连续工作会导致主板上的电子元件性能逐渐退化。电解电容是最易老化的元件之一，其电解质干涸会导致容量下降、等效串联电阻增大，影响电源质量；其他如电阻、晶体管等也会随使用时间增长而性能劣化。在高温环境下，这种老化过程会显著加速。设备使用3-5年后，元件老化问题会变得尤为突出。

环境因素：工业现场恶劣的环境条件对主板寿命影响极大。湿度过高可能导致电路板腐蚀和短路；粉尘积聚会造成散热不良和局部过热；机械振动则可能使焊点开裂或元件松动。此外，强电磁干扰可能扰乱主板正常工作，甚至损坏敏感芯片。这些环境因素往往是潜移默化地损害设备，容易被忽视但危害极大。

操作不当：人为因素也不容忽视，包括：频繁的非正常断电可能导致数据丢失或文件系统损坏；使用尖锐物体操作触摸屏可能造成物理损伤；不正确的接线方式可能引入干扰或导致短路17。此外，未按规范进行软件操作也可能导致主板负载异常。

散热不良：现代工业触摸屏通常采用全封闭设计以抵御恶劣环境，但这也带来了散热挑战。风扇故障、散热孔堵塞或环境温度过高都可能导致主板工作温度超出安全范围，引发元件热击穿或加速老化6。处理器、电源芯片等发热大户在散热不良时尤其脆弱。

施耐德触摸屏主板烧坏的维修步骤详解

当确认施耐德触摸屏主板出现烧坏故障后，采取系统化的维修流程至关重要。专业的维修方法不仅能提高修复成功率，还能避免在维修过程中造成二次损坏。以下是经过验证的有效维修步骤，适用于施耐德XBTF系列等常见型号触摸屏的主板维修。

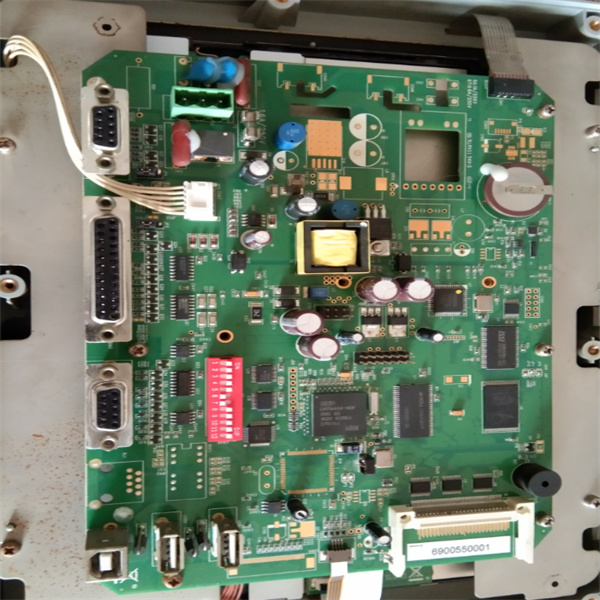

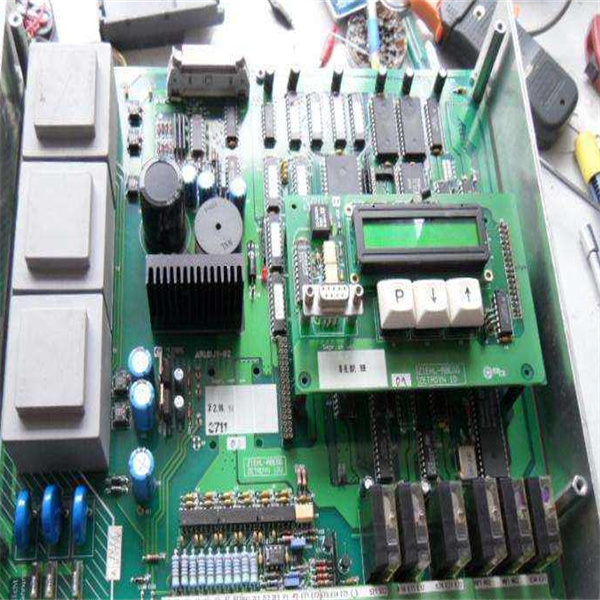

故障主板的拆解与初步检查

设备拆解：按照技术手册的指引，使用合适的螺丝刀逐步拆卸触摸屏外壳。注意记录各螺丝位置和长度差异，避免回装时出错1。拆除外壳后，小心断开主板与显示屏、触摸面板、按键板等组件的连接排线，注意排线锁扣的设计，避免暴力拔插导致损坏。

目视检查：在良好光照条件下，仔细检查主板正反两面是否有明显的烧焦痕迹、元件炸裂、电容鼓包或PCB板变色等异常。特别关注电源输入区域、功率元件和高发热芯片周围的状况。使用放大镜检查细小的表面贴装元件是否有脱焊、开裂现象。

气味辨别：主板严重烧毁通常会有特殊的焦糊味，通过辨别气味可以初步判断损坏程度和大致区域。但需注意不要过度吸入可能有害的燃烧产物。

系统化检测与故障定位

电源电路测试：使用万用表测量主板各关键测试点的电压值，包括电源输入端的电压是否正常，各稳压芯片的输出是否符合标称值（如3.3V、5V、12V等）。对可疑的电源路径进行通断测试，检查保险丝是否熔断、电感是否开路。

元件级检测：

电容检查：使用万用表的电容档或ESR表测量滤波电容的容值和等效串联电阻，判断是否失效。电解电容鼓包是明显的故障标志。

半导体元件测试：用二极管档测试主板上的二极管、三极管和MOS管是否击穿或开路。功率元件如场效应管是常见的故障点。

电阻检测：检查电流采样电阻、限流电阻等是否变值或开路。烧毁的电阻往往表面发黑或开裂。

芯片工作状态判断：通过红外测温仪检测各芯片的工作温度，异常发热或完全不热的芯片可能已损坏。对于处理器和存储芯片，可以检查其时钟信号和复位信号是否正常。

主板修复与元件更换

损坏元件更换：确认故障元件后，使用合适的工具进行更换。对于表面贴装元件，使用热风枪和镊子小心拆装；对于穿孔元件，使用吸锡器或吸锡线清理焊孔。更换元件时需注意：

1.使用相同规格或更高规格的替代品

2.注意元件极性（如电解电容、二极管）

3.控制焊接温度和时间，避免损坏PCB焊盘

PCB修复：对于烧毁导致铜箔断裂的电路板，需要进行线路修补。使用细铜线或导电银漆连接断点，并用绝缘漆固定。多层板内部损坏通常难以修复，需要考虑更换整个主板。
