艾默生UPS电源开机无显示故障维修服务周到：艾默生UPS电源作为关键的电力保障设备，广泛应用于数据中心、工业控制、医疗设备等重要场景。当UPS电源开机后出现无显示的故障时，不仅可能导致后端负载设备断电停机，还可能因故障扩大造成更严重的经济损失。
一、开机无显示硬件故障原因分析（按故障概率排序）
根据艾默生UPS电源的维修案例统计，开机无显示的硬件故障主要集中在电源供应模块、连接线束、显示驱动板、主控板和显示屏五个方面。以下按故障发生概率从高到低进行详细分析。

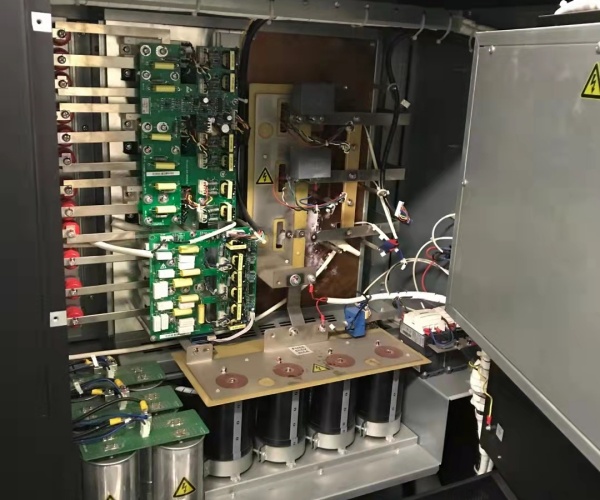

（一）电源供应模块故障（故障概率约40%）
电源供应模块是显示系统及整个控制电路的“动力源泉”，其故障是导致开机无显示的最主要原因。具体故障点包括：
- 输入保险管烧毁：市电电压波动、雷击或后端负载短路等情况，可能导致电源模块的输入保险管（通常为2A-5A玻璃保险管）熔断，切断整个模块的供电。保险管烧毁后，电源模块无法输出5V、12V电压，主控板和显示系统均无法工作。
- 整流滤波电路故障：电源模块内部的整流桥（如KBPC系列整流桥堆）、滤波电容（电解电容）老化或击穿，会导致交流市电无法转换为稳定的直流电压。例如，滤波电容鼓包、漏液会造成输出电压纹波增大或无输出，进而导致显示系统失电。
- DC-DC转换电路故障：电源模块中的DC-DC转换器（如采用LM2596、MP2307等芯片）负责将高压直流转换为5V、12V低压直流。若转换器芯片烧毁、外围电阻电容损坏或电感线圈开路，会导致低压输出缺失，直接影响显示系统供电。
- 电池供电回路故障（针对后备式或在线互动式UPS）：若UPS仅靠电池供电时无显示，可能是电池连接线松动、电池组电压过低（低于欠压保护值）或电池管理模块故障，导致电池无法为控制电路供电。
（二）连接线束接触不良或损坏（故障概率约25%）
艾默生UPS内部的连接线束（如主控板与显示驱动板之间的排线、电源模块与主控板的电源线）若出现接触不良或物理损坏，会导致电力或信号传输中断，引发无显示故障。具体表现为：
- 排线松动或氧化：UPS长期运行过程中，振动可能导致排线与连接器之间出现松动；环境湿度较大时，连接器针脚易氧化生锈，造成接触电阻增大。例如，显示驱动板与显示屏的排线松动，会导致显示信号无法传输。
- 排线断裂或绝缘层破损：维修过程中操作不当、虫鼠咬噬或老化等原因，可能导致排线内部导线断裂或绝缘层破损短路。若电源线束断裂，显示系统将无供电；若信号排线断裂，主控板发送的显示信号无法到达驱动板。
（三）显示驱动板故障（故障概率约15%）
显示驱动板是连接主控板与显示屏的“桥梁”，负责信号转换与驱动。其故障主要包括：
- 驱动芯片烧毁：驱动板上的核心芯片（如HT1621、TM1638等LED/LCD驱动芯片）因过电压、过电流或散热不良而烧毁，无法将主控板的信号转换为显示屏可识别的信号，导致无显示。
- 外围电路元件损坏：驱动板上的电阻、电容、二极管等外围元件老化或击穿，会破坏驱动芯片的工作条件。例如，限流电阻烧毁会导致驱动芯片无供电，滤波电容失效会导致信号干扰。

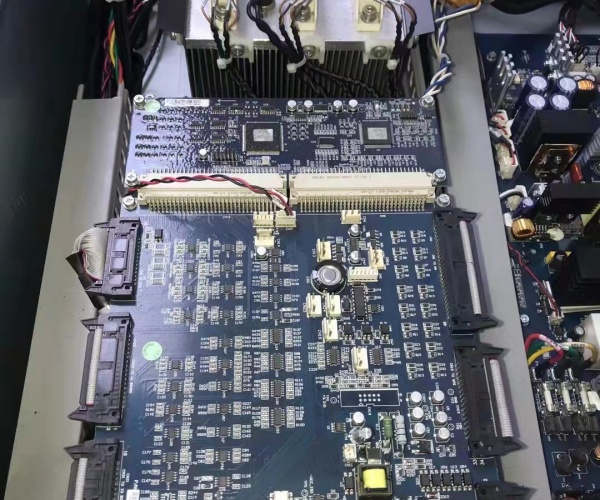

（四）主控板故障（故障概率约10%）
主控板是UPS的“大脑”，若其出现故障，不仅会导致无显示，还可能伴随整个UPS无法启动。常见故障点包括：
- CPU芯片故障：主控板上的CPU芯片（如STM32系列、PIC系列）因供电异常、静电冲击或老化而损坏，无法启动自检程序或发送显示信号，导致显示系统无响应。
- BIOS芯片损坏或程序丢失：BIOS芯片存储着UPS的自检程序和基础配置信息，若芯片物理损坏或程序因干扰丢失，主控板无法完成初始化，进而无法驱动显示系统。
- 主控板电源电路故障：主控板上的电压转换电路（如从12V转换为3.3V的LDO稳压器）损坏，导致CPU及外围电路无供电，主控板无法工作。
（五）显示屏本身故障（故障概率约10%）
显示屏作为显示系统的终端设备，其故障直接表现为无显示，但发生概率相对较低。具体包括：
- LED/LCD面板损坏：显示屏因外力撞击、高温或老化导致面板内部的发光二极管（LED）烧毁或液晶分子失效，即使有正常的驱动信号，也无法显示内容。
- 显示屏背光故障（针对LCD显示屏）：LCD显示屏需要背光模块（由背光板、灯管或LED灯条组成）提供光源。若背光驱动电路损坏或LED灯条烧毁，会导致屏幕发黑，看似无显示，但仔细观察可能会发现隐约的字符（需用强光照射屏幕）。
二、专业维修方法与步骤
艾默生UPS电源开机无显示的维修需遵循“先安全、后排查；先简单、后复杂；先外部、后内部”的原则，具体步骤如下。
（一）维修前准备工作
在进行任何维修操作前，必须确保人身安全和设备安全，准备以下工具和材料：
- 安全防护工具：绝缘手套、绝缘鞋、防静电手环（避免静电损坏电子元件）。
- 检测工具：万用表（数字式，具备电压、电阻、通断检测功能）、示波器（可选，用于检测信号波形）、螺丝刀套装（十字、一字，适配UPS机箱螺丝）、镊子、焊锡枪、焊锡丝。
- 备件与材料：同型号保险管、整流桥、滤波电容、驱动芯片、排线、显示屏等（根据故障排查结果准备）。
- 技术资料：对应型号艾默生UPS的电路图、元器件布局图（可向厂家或供应商索取）。
警告：维修前必须断开UPS的市电输入和电池连接，并用万用表确认输入端无电压，避免触电事故！
（二）逐步故障排查与维修流程
步骤1：外部直观检查
先对UPS进行外部检查，排除简单故障：
- 检查市电输入插座是否正常供电，电源线是否插紧；若为电池供电，检查电池连接线是否牢固，电池组外观是否有鼓包、漏液现象。
- 观察UPS机箱是否有明显的物理损坏、烧焦痕迹或异味，若有则可能是内部元件烧毁，需进一步拆机检查。
步骤2：电源供应模块检测与维修
1. 保险管检测：拆开UPS机箱，找到电源模块（通常位于机箱底部或背部），取下输入保险管，用万用表通断档检测保险管是否熔断。若熔断，需先排查是否存在短路故障（如整流桥击穿），再更换同规格保险管。
2. 输出电压检测：将电源模块接通市电（注意安全，仅连接输入端子，不接负载），用万用表直流电压档检测模块的5V、12V输出端子（参考电路图标识）。若无输出或电压低于标准值（如5V输出低于4.5V），则需拆解电源模块进一步检查。
3. 整流滤波电路维修：检查整流桥堆是否击穿（用万用表二极管档检测各引脚间的正向压降，若为0则击穿），更换同型号整流桥；检查滤波电容是否鼓包、漏液，若损坏则更换同容量、同耐压值的电解电容（注意电容极性）。
4. DC-DC转换电路维修：检测DC-DC转换器芯片的输入电压是否正常，若输入正常但输出异常，可更换芯片；同时检查芯片外围的电感、电阻是否损坏，逐一排查并更换故障元件。
步骤3：连接线束检测与维修
1. 排线松动检查：拔下主控板与显示驱动板、驱动板与显示屏之间的排线，用橡皮擦清洁连接器针脚和排线接口，去除氧化层，然后重新插紧排线，确保接触良好。
2. 排线通断检测：用万用表通断档逐根检测排线内部导线是否断裂，若发现断裂，可更换同规格排线；若排线绝缘层破损短路，需用绝缘胶带包裹或更换排线。
步骤4：显示驱动板检测与维修
1. 供电检测：用万用表检测驱动板的供电端子是否有5V或12V电压输入（由电源模块提供），若无供电，需检查电源线束是否正常；若供电正常，继续检测驱动芯片。
2. 驱动芯片检测：查找驱动板上的核心驱动芯片，根据芯片 datasheet 测量其引脚电压是否符合标准值。若引脚电压异常或芯片表面有烧毁痕迹，更换同型号驱动芯片（需使用焊锡枪精准焊接，避免虚焊）。
3. 外围元件检测：用万用表检测驱动板上的电阻、电容、二极管等元件，更换损坏的元件。
步骤5：主控板检测与维修
1. 供电检测：检测主控板的电源输入端子是否有正常电压（如12V），以及板上LDO稳压器的输出电压（如3.3V）是否正常，若异常则更换稳压器或检查供电线路。
2. CPU芯片检测：观察CPU芯片是否有烧毁痕迹，用示波器检测CPU的时钟信号和复位信号是否正常（需参考电路图）。若CPU芯片故障，由于其通常为贴片焊接且涉及程序，建议联系艾默生厂家或专业维修机构更换主控板。
3. BIOS芯片检测：若怀疑BIOS程序丢失，可尝试重新刷写BIOS程序（需使用专用编程器和厂家提供的程序文件）；若芯片物理损坏，则更换同型号BIOS芯片。
步骤6：显示屏检测与维修
1. LED显示屏检测：将正常的显示驱动信号接入显示屏（可外接信号源测试），若显示屏仍不亮，用万用表检测显示屏内部的LED灯珠是否烧毁，更换损坏的灯珠或整个显示屏。
2. LCD显示屏检测：用强光照射屏幕，若能看到隐约字符，说明显示屏背光故障。检查背光驱动电路的电压输出，更换损坏的背光驱动芯片或LED灯条；若屏幕完全无显示且背光正常，则需更换LCD面板。
三、总结与预防建议
艾默生UPS电源开机无显示的硬件故障主要源于电源供应模块、连接线束、显示驱动板、主控板和显示屏，其中电源模块故障和连接线束接触不良占比最高。维修时需遵循科学的排查流程，从简单到复杂逐步定位故障点，并严格遵守安全操作规范。
为减少此类故障的发生，建议用户做好日常维护工作：定期清洁UPS内部灰尘，保持通风良好；避免市电电压剧烈波动，必要时安装稳压器；定期检测电池状态，及时更换老化电池；避免UPS长期过载运行。通过规范的维护和及时的维修，可有效延长艾默生UPS电源的使用寿命，保障后端负载设备的稳定运行。
