ABB变频器上电没反应故障维修方法详解：ABB变频器作为工业自动化领域中常用的电力电子设备，广泛应用于风机、水泵、传送带等各类机械设备的调速控制。在实际运行过程中，“上电没反应”是较为常见的故障现象之一，该故障直接导致设备无法正常启动，严重影响生产进度。

一、 上电没反应的核心硬件故障原因分析

ABB变频器上电没反应的硬件故障主要集中在电源电路、主板（CPU板）、功率模块、开关电源四大核心部位。不同部位的故障机理不同，需通过专业测量工具逐步排查定位。

1.1 电源输入电路故障

电源输入电路是变频器获取电能的第一道环节，负责将三相或单相交流电引入设备，并进行初步的滤波、整流处理。该部分故障会导致变频器无法获得正常的输入电压，从而出现上电没反应的现象。常见故障原因包括：

1.1.1 输入电源开关与电缆故障

变频器的输入电源通常通过空气开关、接触器或熔断器连接，若这些元件出现故障，会直接切断电源通路。

• 空气开关跳闸：若电网电压波动过大、变频器内部短路或负载过载，可能导致空气开关过流跳闸。此时需检查空气开关的额定电流是否与变频器匹配（一般为变频器额定电流的1.2-1.5倍），并测量开关输出端电压是否正常。
• 输入电缆故障：电缆老化、绝缘层破损或接头松动会导致电源无法正常传输。使用绝缘摇表测量电缆的绝缘电阻（三相电缆对地绝缘电阻应≥1MΩ），用万用表通断档检查电缆是否存在断路情况。
• 熔断器烧毁：部分ABB变频器（如ACS510系列）在输入侧设有快速熔断器，当输入电流过大时熔断器会熔断以保护后续电路。检查熔断器外观是否发黑、玻璃管是否破裂，并用万用表通断档测量其导通性，若不导通则需更换同型号熔断器（注意熔断器的额定电流和电压参数必须与原配件一致）。

1.1.2 整流桥故障

整流桥（整流模块）的作用是将输入的交流电整流为直流电，为直流母线电容充电。ABB变频器常用的整流桥有单相全桥（小功率机型）和三相全桥（大功率机型）两种，故障形式主要为整流二极管击穿短路或开路。

故障检测方法：断开变频器输入电源，拆除整流桥与直流母线的连接线缆，用万用表二极管档测量整流桥各引脚之间的正反向电阻。以三相整流桥为例，测量“+”极与三相输入端子（R、S、T）之间的正向电阻，正常情况下应为几百欧到几千欧，反向电阻应接近无穷大；测量“-”极与R、S、T之间的正向电阻也应符合上述规律，若出现电阻为0（短路）或无穷大（开路），则说明整流桥已损坏。

故障原因：整流桥损坏多由电网电压过高、雷击、输入电源缺相、负载冲击过大或整流桥散热不良（如散热风扇损坏、散热片积尘）导致。

1.1.3 直流母线电容故障

直流母线电容（电解电容）用于平滑整流后的直流电压，减少电压波动，并储存电能。电容故障是变频器上电没反应的常见原因之一，尤其是使用年限较长（超过5年）的设备。

• 电容鼓包与漏液：电解电容的使用寿命与温度密切相关，长期高温运行会导致电解液蒸发，电容外壳鼓包、顶部防爆阀破裂，甚至漏液。外观检查若发现上述现象，即可判断电容损坏。
• 电容容量衰减：即使电容外观无明显异常，长期使用后容量也会逐渐衰减，导致直流母线电压纹波增大，无法为后续电路提供稳定的直流电源。使用电容容量测试仪测量电容的实际容量，若容量低于额定值的80%，则需更换。
• 电容短路：少数情况下，电容内部极板击穿会导致短路，此时测量电容两端电阻为0，同时可能引发输入熔断器烧毁。

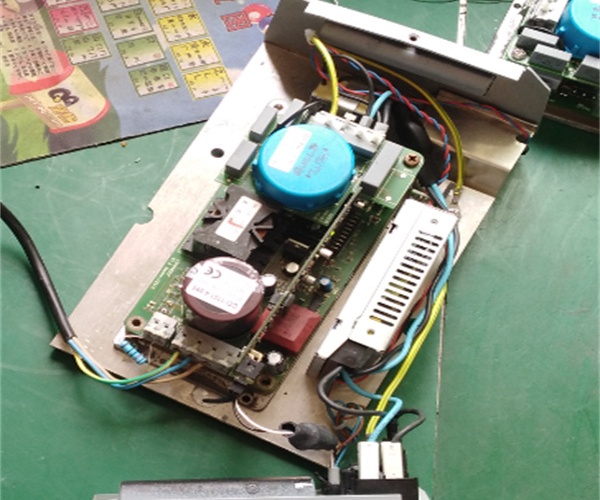

1.2 开关电源故障

开关电源是变频器的“心脏供血系统”，负责将直流母线的高压直流电转换为低压直流电（如+5V、+12V、+24V），为主板、CPU、散热风扇、继电器等元件供电。若开关电源故障，主板等核心部件无法获得工作电压，变频器必然上电没反应。

1.2.1 开关电源控制芯片故障

开关电源控制芯片（如UC3842、TL494、SG3525等）是开关电源的核心，负责产生PWM（脉冲宽度调制）信号，控制开关管的导通与关断。芯片故障会导致开关电源无法启动。

故障检测方法：首先测量控制芯片的供电电压（如UC3842的7脚供电电压应为10-30V），若供电正常但芯片无输出（测量6脚PWM输出端无电压波动），则需进一步检查芯片的外围元件（如启动电阻、反馈电阻），若外围元件正常，则可判断芯片损坏。

1.2.2 开关管与续流二极管故障

开关管（MOSFET或IGBT）在控制芯片的驱动下高频导通/关断，将直流母线电压转换为高频交流电压；续流二极管则用于保护开关管，防止其被反向电压击穿。

故障检测方法：断开电源，用万用表二极管档测量开关管的源极（S）、漏极（D）、栅极（G）之间的正反向电阻。正常情况下，S-D之间正向电阻无穷大，反向电阻为几百欧；G-S之间电阻应接近无穷大（若为0则说明开关管击穿短路）。续流二极管的测量方法与整流二极管类似，若正反向电阻均为0或无穷大，则说明二极管损坏。

1.2.3 高频变压器与输出整流滤波电路故障

高频变压器将开关管输出的高频交流电压降压为所需的低压交流电压；输出整流滤波电路则将降压后的交流电整流为直流电，并通过电容滤波使其平滑。

• 高频变压器故障：变压器绕组开路或短路会导致输出电压为0或异常。用万用表通断档测量变压器各绕组的导通性，若某一绕组开路，则需更换变压器；若绕组之间短路（测量不同绕组之间电阻为0），也需更换变压器。
• 输出整流二极管/整流桥故障：输出整流元件损坏会导致无直流输出或输出电压纹波过大。测量方法与整流桥类似，若二极管击穿或开路，则需更换。
• 输出滤波电容故障：滤波电容容量衰减或短路会导致输出电压不稳定或无输出。测量电容容量和绝缘电阻，若不符合要求则更换。

1.3 主板（CPU板）故障

主板是变频器的“大脑”，集成了CPU、存储器、接口电路、控制电路等，负责接收外部信号、处理数据并发出控制指令。主板故障会导致变频器无法正常启动，甚至上电没反应。

1.3.1 CPU供电电路故障

CPU芯片需要稳定的低压直流电（如+5V）供电，若供电电路故障，CPU无法工作。

故障检测方法：用万用表直流电压档测量CPU芯片的供电引脚电压，若电压为0或低于额定值，需检查供电电路中的线性稳压器（如7805）、滤波电容、限流电阻等元件。例如，7805稳压器输入电压正常（如+12V）但输出电压为0，则说明稳压器损坏，需更换。

1.3.2 CPU芯片与存储器故障

CPU芯片本身损坏或程序存储器（如EEPROM）故障会导致变频器无法启动。

• CPU芯片故障：若CPU供电正常，但无控制信号输出（如无PWM信号送至功率模块驱动电路），则可能是CPU芯片损坏。由于CPU芯片通常为BGA封装，更换难度较大，需专业设备（如热风枪）和技术，建议联系专业维修人员或更换主板。
• 存储器故障：存储器用于存储变频器的参数和程序，若存储器损坏，CPU无法读取程序，变频器会处于待机状态。用编程器读取存储器内容，若无法读取或内容错乱，则需更换存储器并重新写入程序。

1.3.3 主板接口与控制电路故障

主板上的电源接口、通讯接口、按键接口等若出现虚焊、短路或元件损坏，也可能导致上电没反应。例如，电源接口的引脚虚焊会导致开关电源输出的低压电无法送达主板，此时需重新焊接接口；若接口电路中的限流电阻烧毁，则需更换电阻。

1.4 功率模块故障

功率模块（IGBT模块）是变频器的核心执行元件，负责将直流母线的直流电逆变为频率可调的交流电，驱动电机运行。虽然功率模块故障通常表现为变频器报警（如过流、短路报警），但在某些情况下（如模块内部严重短路导致开关电源保护 shutdown），也会出现上电没反应的现象。

故障检测方法：断开变频器输入电源，拆除功率模块与直流母线、输出端子的连接线缆，用万用表二极管档测量功率模块各引脚之间的正反向电阻。以三相IGBT模块为例，测量直流母线“+”极与U、V、W输出端子之间的正向电阻，正常情况下应为几百欧，反向电阻无穷大；测量“-”极与U、V、W之间的正向电阻也应符合上述规律；同时测量U、V、W之间的电阻，正常情况下应无穷大。若出现电阻为0（短路）或无穷大（开路），则说明功率模块损坏。

故障原因：功率模块损坏多由过流、过压、散热不良、驱动电路故障或模块本身质量问题导致。

二、 针对性维修方法与操作步骤

根据上述故障原因分析，针对不同部位的故障，需采取对应的维修方法。以下为详细的维修操作步骤，维修人员需严格按照流程执行，避免二次故障。

2.1 电源输入电路维修

2.1.1 输入开关与电缆维修

1. 若空气开关跳闸，先检查变频器内部是否存在短路故障（如整流桥、功率模块短路），排除内部故障后，更换与原型号一致的空气开关；
2. 若输入电缆绝缘破损或断路，更换同规格（截面积、长度）的电缆，并重新紧固接头，确保接触良好；
3. 若熔断器烧毁，更换同型号（额定电流、电压）的熔断器，更换前需确认输入电路无短路故障，避免新熔断器再次烧毁。

2.1.2 整流桥更换步骤

1. 断电放电后，用绝缘螺丝刀拆除整流桥与输入端子、直流母线的连接线缆，并记录线缆的连接位置（建议拍照留存）；
2. 拧下整流桥固定在散热片上的螺丝，取下损坏的整流桥；
3. 清理散热片表面的积尘和旧硅脂，涂抹新的导热硅脂（厚度约0.1-0.2mm），确保散热良好；
4. 安装新的整流桥，紧固螺丝（扭矩需符合变频器手册要求，避免过紧损坏模块）；
5. 重新连接线缆，确保接线正确、牢固，并用万用表二极管档再次测量整流桥的正反向电阻，确认安装无误。

2.1.3 直流母线电容更换步骤

1. 断电放电后，拆除电容与直流母线“+”、“-”极的连接线缆，记录电容的连接方式（串联或并联）；
2. 拧下电容固定支架的螺丝，取下损坏的电容；
3. 选择与原电容参数一致的新电容（包括额定电压、容量、极性、安装尺寸），注意大功率变频器的电容通常为多只串联或并联，需同时更换所有电容，避免新旧电容参数不一致导致损坏；
4. 安装新电容，紧固支架螺丝，连接线缆时注意极性（“+”接“+”，“-”接“-”），避免接反导致电容爆炸；
5. 用万用表直流电压档测量电容两端电压，上电后电压应逐渐上升至额定值（如三相380V输入机型，直流母线电压约为540V），确认电容工作正常。

2.2 开关电源维修

2.2.1 控制芯片与开关管更换步骤

1. 断电后，拆除开关电源板的固定螺丝，取下电源板；
2. 用万用表确定损坏的控制芯片或开关管，记录元件的型号和引脚排列；
3. 用电烙铁和吸锡器拆除损坏的元件，注意加热时间不宜过长，避免损坏电路板铜箔；
4. 清理焊盘，涂抹助焊剂，焊接新的元件，确保引脚无虚焊、短路；
5. 检查芯片外围元件（如启动电阻、反馈电容）是否损坏，若有损坏一并更换；
6. 将电源板装回变频器，接通直流母线电源（可外接直流电源，避免直接接交流电源），用示波器测量控制芯片输出的PWM信号和开关管的工作电压，确认开关电源启动正常。

2.2.2 高频变压器与输出整流滤波电路维修

1. 若高频变压器损坏，拆除变压器的固定螺丝和绕组连接线，更换同型号的变压器，注意绕组的接线顺序不能出错；
2. 若输出整流二极管损坏，拆除损坏的二极管，焊接新的二极管（注意二极管的极性）；
3. 若输出滤波电容损坏，拆除电容，更换同参数的电容；
4. 维修完成后，接通电源，用万用表测量开关电源的输出电压（如+5V、+12V、+24V），确保电压稳定在额定值±5%范围内。

2.3 主板维修

3.3.1 CPU供电电路维修

1. 测量CPU供电引脚电压，确定供电电路故障点；
2. 若线性稳压器（如7805）损坏，拆除稳压器，焊接新的稳压器，注意输入输出引脚不能接反；
3. 若滤波电容损坏，更换同参数的电容；
4. 维修后，再次测量CPU供电电压，确保电压稳定。

2.3.2 存储器与接口电路维修

1. 若存储器故障，用编程器读取原存储器的程序（若可读取），拆除损坏的存储器，焊接新的存储器，并用编程器将原程序写入新存储器；
2. 若接口电路虚焊，用热风枪对接口引脚进行补焊，注意温度控制在250-300℃，避免损坏接口；
3. 若接口电路限流电阻烧毁，更换同阻值的电阻；
4. 维修后，接通电源，观察主板上的指示灯是否正常（如电源指示灯亮、运行指示灯闪烁），若指示灯正常，则说明主板基本工作正常。

2.4 功率模块更换步骤

1. 断电放电后，拆除功率模块与直流母线、输出端子、驱动电路的连接线缆，记录线缆的连接位置；
2. 拧下功率模块固定在散热片上的螺丝，取下损坏的模块；
3. 清理散热片表面的旧硅脂，涂抹新的导热硅脂；
4. 安装新的功率模块，紧固螺丝（扭矩需符合手册要求）；
5. 重新连接线缆，确保接线正确、牢固，并用万用表二极管档测量模块的正反向电阻，确认安装无误；
6. 检查驱动电路（如驱动光耦、驱动电阻）是否损坏，若有损坏一并更换，避免新模块再次损坏。

三、 总结

ABB变频器上电没反应的硬件故障排查需遵循“由简到繁、由外到内”的原则，从电源输入电路入手，逐步排查开关电源、主板、功率模块等核心部位。维修过程中需严格遵守安全操作规程，使用专业工具和仪表，确保维修质量。同时，做好日常维护与预防工作，可有效降低故障发生率，提高变频器的运行可靠性。
