三菱触摸屏不能正常开机故障维修方法分享：在工业自动化生产体系中，三菱触摸屏作为人机交互的核心终端，其稳定运行直接关乎生产线的作业效率与连续性。当触摸屏出现不能正常开机的故障时，不仅会导致操作指令无法传递，还可能引发生产中断，造成经济损失。三菱触摸屏不能正常开机的故障成因复杂，其中硬件故障占比极高，涵盖电源系统、核心主板、显示模块、连接部件等多个关键组件。

一、三菱触摸屏不能正常开机硬件故障的核心成因

三菱触摸屏开机流程需经历电源供电、信号唤醒、核心芯片启动、显示模块驱动等多个环节，任一硬件组件在这些环节中出现异常，都会导致开机失败。结合工业现场维修经验，核心硬件故障成因可归纳为以下五大类：

（一）电源系统故障：开机失败的首要诱因

电源是触摸屏运行的能量基础，电源系统故障是导致无法开机的最常见原因，占比超过60%，具体可分为输入供电异常、电源适配器损坏、内部电源板故障三个层面。

输入供电异常主要表现为外部电源电压不稳定、电源线接触不良或插座故障。工业现场的电压波动、电源线老化破损、插头氧化松动等，都会导致触摸屏无法获得稳定的启动电压。电源适配器作为电压转换核心部件，长期高温运行或插拔不当易出现内部电容鼓包、线圈烧毁等问题，导致输出电压不符合触摸屏额定要求（常见额定电压为24V DC或12V DC），进而无法启动。内部电源板故障则更为复杂，包括保险丝熔断、整流桥损坏、开关管击穿、PWM控制芯片失效等，其中开关电源电路因长期承受高温负荷，元器件老化损坏的概率最高。例如，在高温高湿的生产环境中，电源板上的滤波电容易出现电解液泄漏，导致供电滤波失效，无法为后续电路提供稳定直流电。

（二）核心主板故障：启动信号传输的关键障碍

主板作为三菱触摸屏的“中枢神经”，集成了主控芯片、存储芯片、接口电路等关键组件，其故障会直接导致开机流程中断。主板故障的常见成因包括主控芯片损坏、存储芯片失效、电路板焊点虚焊或烧毁。

主控芯片是主板的核心，负责解析开机指令、协调各模块工作，若因静电冲击、高温过载或电路短路，会导致芯片内部电路烧毁，无法完成启动初始化。存储芯片用于存储系统固件与配置参数，若芯片老化或数据丢失，会导致触摸屏开机时无法读取启动程序，出现“黑屏无响应”现象。此外，工业现场的振动、温度骤变易导致主板焊点松动（即“虚焊”），尤其是电源接口、数据接口周边的焊点，虚焊会造成供电或信号传输中断；而电路短路、雷击等极端情况则会直接导致主板出现明显的烧毁痕迹，如电阻变色、电路板碳化。

（三）显示模块故障：开机无显示的直接原因

当触摸屏电源指示灯亮但屏幕无显示时，多为显示模块故障，主要涉及液晶屏损坏、背光灯管/LED驱动故障、显示排线接触不良三类问题。

液晶屏作为图像显示的核心部件，长期使用中的物理撞击、高温老化或液晶泄漏，都会导致其损坏，表现为开机后黑屏或出现局部花屏、裂纹。背光灯管或LED是屏幕发光的关键，若驱动电路故障或光源本身老化烧毁，会出现“有背光但无图像”或“完全黑屏但电源灯亮”的现象。显示排线则负责连接主板与显示模块，传递驱动信号，工业现场的频繁插拔、振动或油污腐蚀，会导致排线磨损、针脚氧化，造成信号传输中断，进而无法正常显示开机画面。

（四）连接部件故障：信号传输的“隐形障碍”

触摸屏内部及外部的连接部件看似简单，却直接影响开机信号的传递，常见故障包括排线损坏、接口氧化、连接器松动。除显示排线外，电源排线、主板与触摸面板的连接排线也是故障高发点。这些排线多为柔性材质，长期弯曲或振动易出现内部线路断裂；接口处若进入灰尘、油污或处于高湿度环境，会导致金属针脚氧化腐蚀，造成接触不良。此外，外部连接的数据线、信号线若存在故障，可能引发主板启动保护机制，导致开机失败。

（五）环境因素导致的硬件损坏

工业现场的恶劣环境是诱发硬件故障的重要外部因素，高温高湿、粉尘堆积、电磁干扰、静电冲击等，都会间接导致触摸屏无法开机。高温环境会加速电源板元器件老化、主板芯片过热损坏；高湿度环境易造成电路板短路、接口氧化；粉尘堆积则会堵塞散热通道，导致内部组件过热，同时还可能破坏电路的导电路径。此外，工业现场的大型电机、变频器等设备会产生强电磁干扰，可能损坏触摸屏的电源模块或主板芯片；静电冲击则可能直接击穿主控芯片、显示驱动芯片等精密组件，导致开机完全无反应。

二、三菱触摸屏不能正常开机硬件故障的排查思路与维修方法

维修人员在处理此类故障时，应遵循“由外到内、先简单后复杂”的排查原则，先排除外部简单故障，再逐步拆解检查内部组件，避免盲目拆机造成二次损坏。以下是分步骤的排查思路与对应的维修方法：

（一）前期准备：安全规范与工具配备

维修前需做好安全防护，确保断开触摸屏所有电源连接，佩戴防静电手环，避免静电损坏精密组件；同时准备必备工具，包括万用表（用于电压、电阻测量）、螺丝刀套装（匹配触摸屏固定螺丝）、烙铁（用于焊点修复）、替换用备件（同规格电源线、适配器、排线、保险丝等）以及清洁工具（无尘布、酒精）。

（二）第一步：外部故障排查与维修

外部故障排查无需拆机，操作简单且能快速排除大部分基础问题，核心围绕电源输入与外部连接展开。

1. 电源输入排查与维修：首先观察触摸屏电源指示灯（PWR灯）是否亮起，若不亮，先检查外部电源插座是否正常，可通过插入其他设备验证；再检查电源线是否存在破损、氧化，插头是否插紧，若发现电源线损坏，需更换同规格的原装电源线。随后用万用表测量电源适配器的输出电压，对比触摸屏铭牌上的额定电压（如24V DC），若电压为0或明显偏离额定值，说明适配器损坏，需更换同型号原装适配器，避免非原装适配器电压不匹配导致内部组件损坏。若使用的是工业开关电源供电，需同时检查电源的输出稳定性，可通过示波器观察电压波形，排除电压波动导致的开机失败。

2. 外部连接排查与维修：若电源指示灯亮起但无法开机，需检查触摸屏与外部设备（如PLC、工控机）的连接线是否插紧，可拔下连接线重新插拔，同时用无尘布蘸取酒精清洁接口针脚，排除氧化或灰尘导致的接触不良。此外，逐一断开外接设备（如键盘、鼠标、打印机），观察触摸屏是否能正常开机，排除外部设备干扰导致的启动保护。

（三）第二步：内部组件故障排查与维修

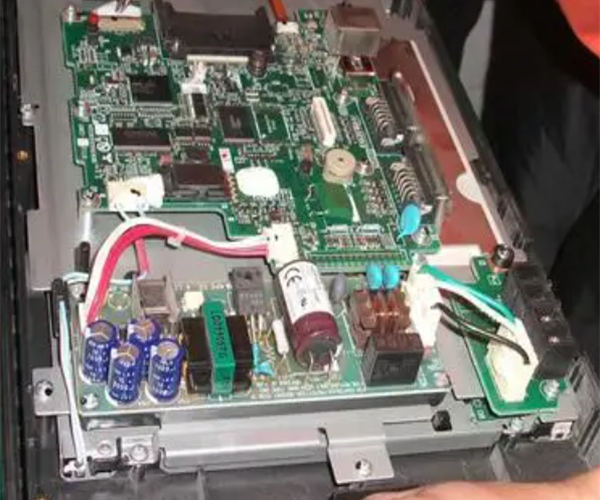

若外部排查无问题，需进行拆机检查，重点关注电源板、主板、显示模块及连接排线四大核心组件。

1. 内部电源板故障维修：拆机后首先观察电源板外观，若存在烧焦痕迹、电容鼓包、电阻变色等明显损坏，可直接定位故障点。对于保险丝熔断故障，需先更换同规格保险丝，再用万用表检测后级电路是否存在短路，避免更换后再次熔断；若发现整流桥损坏，需注意极性安装，更换同型号整流桥芯片；针对开关管击穿故障，更换开关管后，需同步检查驱动电路的三极管、电阻等元器件，确保驱动信号正常；若PWM控制芯片失效，需更换芯片并检查外围电路，确保供电与信号传输正常。维修过程中，需特别注意电源板上的高压电路，避免触电风险。

2. 主板故障维修：观察主板是否有明显的烧毁、碳化痕迹，重点检查电源接口、主控芯片周边的元器件。若存在焊点虚焊，可通过烙铁进行补焊，补焊时需控制温度，避免烫伤电路板；若怀疑主控芯片损坏，可通过万用表测量芯片引脚的电压值，与官方电路图对比，确认损坏后需联系专业维修机构更换原装芯片（普通维修现场难以完成芯片焊接）；对于存储芯片失效故障，可先尝试通过三菱官方软件备份数据，再重新刷写固件，若刷写失败则需更换存储芯片。

3. 显示模块故障维修：若电源指示灯亮但屏幕无显示，先检查显示排线是否松动，拔下排线后用酒精清洁接口，重新插拔并确保卡扣固定牢固；若排线存在磨损、断裂，需更换同规格原装排线。若排线连接正常，检查背光灯管/LED是否工作，可通过手电筒照射屏幕，若能看到隐约的图像，说明背光灯故障，需更换背光灯管或LED驱动模块；若液晶屏存在裂纹、液晶泄漏等物理损坏，需直接更换整个显示模块组件，更换时需注意排线的连接顺序，避免损坏接口。

4. 连接排线故障维修：逐一检查内部所有连接排线，包括电源排线、显示排线、触摸面板排线等，若发现排线针脚氧化，用酒精棉签擦拭清洁；若排线出现磨损、断裂，需及时更换。对于接口松动问题，可检查连接器的卡扣是否完好，若卡扣损坏，可通过胶带固定或更换连接器，确保连接稳固。

（四）第三步：故障验证与开机测试

维修完成后，需进行开机测试验证故障是否解决。先接通电源，观察电源指示灯是否正常亮起，屏幕是否能正常显示开机画面；随后测试触摸功能、接口通信等核心功能，确保无衍生故障。测试过程中，需监测触摸屏的温度变化，避免维修过程中因元器件安装不当导致过热；同时，通过三菱官方软件检查系统固件版本，确保固件正常运行。

三、结语

三菱触摸屏不能正常开机的硬件故障成因多样，但核心集中在电源系统、主板、显示模块及连接部件四大类。维修人员在处理故障时，遵循“由外到内、先简单后复杂”的排查原则，可快速定位故障点，提高维修效率。在维修过程中，需严格遵守安全规范，优先使用原装备件，避免二次损坏。同时，通过科学的预防性维护，可从源头降低故障概率，保障触摸屏的稳定运行。通过故障成因的精准把控、科学的维修方法与常态化的维护，可最大限度发挥三菱触摸屏在工业自动化生产中的核心作用，保障生产线的连续高效运行。
