ABB变频器继电器不吸合故障维修方法解析：在工业自动化控制系统中，ABB变频器凭借其稳定的性能、高效的调速能力和完善的保护功能，被广泛应用于冶金、化工、水处理、电力等多个领域。继电器作为变频器内部关键的执行元件，承担着电路转换、安全保护、信号传递等重要职责，其工作状态直接影响变频器的正常运行。当出现继电器不吸合故障时，变频器往往无法完成正常的启动、制动或保护动作，可能导致生产中断，甚至引发设备损坏等更严重的问题。
一、ABB变频器继电器不吸合硬件故障原因分析
结合工业现场维修经验和ABB变频器的结构特点，继电器不吸合的硬件故障原因可分为五大类：电源供电异常、线路连接故障、继电器本体损坏、驱动电路故障以及外部环境因素影响。各类原因的具体表现和形成机制如下：
（一）电源供电异常
继电器线圈的正常吸合需要稳定的供电电压（通常为DC 5V、12V、24V或AC 220V，具体取决于型号），当供电电压异常时，线圈无法产生足够的电磁吸力，必然导致继电器不吸合。这是故障排查中首先需要确认的因素，具体包括以下情况：
1. 输入电源异常：变频器输入端的三相电源缺相、电压波动过大（超出额定范围±10%）、电压跌落或瞬时断电，都会导致内部开关电源输出不稳定，进而影响继电器线圈的供电。例如，在工业电网负荷高峰期，电压可能降至额定值的85%以下，此时开关电源无法为继电器线圈提供足够的工作电压，导致吸合失败。
2. 开关电源故障：变频器内部的开关电源负责将输入的交流电源转换为直流电源，为继电器、主控板、驱动板等部件供电。当开关电源的输出端（如+5V、±15V、+24V）出现短路、断路或电压跌落时，会直接导致继电器线圈供电不足或无供电。常见的开关电源故障原因包括整流二极管损坏、滤波电容鼓包漏电、开关管击穿、高频变压器老化等。
3. 供电回路熔断器损坏：为保护供电回路，变频器内部在开关电源输出端或继电器线圈供电回路中设置了熔断器（保险丝）。当回路中出现短路故障时，熔断器会熔断以切断电路，此时继电器线圈将失去供电，无法吸合。
（二）线路连接故障

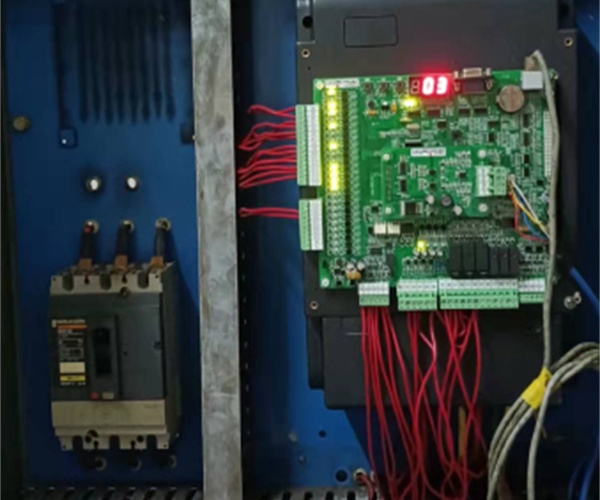

ABB变频器内部的线路连接复杂，涉及电源板与电容板、主控板与电源板、驱动板与继电器等多个部件之间的连线，当这些线路出现接触不良或断路时，会导致控制信号无法传递或供电中断，引发继电器不吸合故障：
1. 板间连线松动或脱落：电源板与电容板之间的供电连线、主控板与电源板之间的26P排线（负责传递REC控制信号等关键指令），若因振动、热胀冷缩或安装不当导致松动、脱落，会造成控制信号无效或供电中断，使继电器无法接收到吸合指令或供电电压。例如，26P排线的针脚氧化或弯曲，会导致主控板发出的吸合信号无法传递至继电器驱动电路，进而导致不吸合。
2. 线路断路或氧化腐蚀：长期运行过程中，内部连线可能因老化、磨损导致导体断路；在潮湿、多尘、腐蚀性气体环境中，线路接头和针脚容易发生氧化腐蚀，形成接触电阻，导致供电电压下降或信号传输受阻。例如，继电器线圈的引出线因反复弯折而断裂，会直接导致线圈无电流通过，无法吸合。
3. 接线错误：在变频器维修或更换部件后，若接线时出现极性接反（如直流继电器线圈正负极接反）、线路接错端子等情况，会导致继电器线圈无法正常通电，或控制信号传递错误，进而无法吸合。
（三）继电器本体损坏
继电器作为机械电子元件，长期使用后会因磨损、老化等原因出现本体损坏，这是导致不吸合的直接原因之一。具体损坏形式包括：
1. 线圈损坏：线圈是继电器产生电磁吸力的核心部件，常见的损坏形式有线圈断线、线圈短路、线圈老化等。线圈断线可能是由于制造工艺缺陷、长期高温运行导致漆包线老化断裂，或振动导致线圈引出线脱落；线圈短路则可能是由于漆包线绝缘层破损，导致匝间短路，此时线圈电阻会显著减小，通电后电流过大，可能进一步烧毁线圈或触发保护电路。用万用表测量线圈电阻时，若电阻值为无穷大（断线）或远小于额定值（短路），即可判断线圈损坏。
2. 机械结构卡滞：继电器内部的衔铁、反力弹簧、簧片等机械部件若出现卡滞、变形或损坏，会导致衔铁无法正常运动，即使线圈通电产生电磁吸力，也无法带动触点闭合。常见的原因包括：反力弹簧疲劳失效或断裂、衔铁因锈蚀或异物堵塞无法活动、簧片变形导致行程受阻等。
3. 触点损坏：虽然触点损坏主要影响继电器的输出回路，但严重的触点烧蚀或粘连可能会导致线圈负载异常，间接影响吸合。例如，触点因电弧烧蚀导致粘连后，线圈会长期处于过载状态，可能引发线圈过热损坏，最终导致不吸合。
（四）驱动电路故障
继电器的吸合需要驱动电路提供足够的驱动电流，ABB变频器的继电器驱动电路通常由光耦、驱动芯片（如ULN2003、IC33153等）、驱动电阻、二极管等元件组成。当驱动电路中的元件损坏时，会导致驱动信号无法传递或驱动电流不足，进而导致继电器不吸合：
1. 光耦损坏：光耦在驱动电路中起到隔离和信号放大的作用，负责将主控板发出的弱信号转换为可驱动继电器的信号。当光耦内部的发光二极管或光敏三极管击穿、开路时，会导致信号传输中断，驱动电路无法接收到主控板的吸合指令，继电器自然无法吸合。
2. 驱动芯片或放大元件损坏：驱动芯片（如ULN2003）是驱动电路的核心元件，负责为继电器线圈提供足够的驱动电流。当驱动芯片因过流、过压或静电损坏时，会导致输出端无法输出有效电流，线圈无法通电吸合。例如，ULN2003芯片的输出级三极管击穿后，无法实现导通，线圈回路无法形成闭合电路，导致不吸合。
3. 驱动电阻故障：驱动电路中的限流电阻、分压电阻若出现断路、短路或电阻值变值，会导致驱动电流过大或过小。电阻断路时，驱动电流为零，线圈无法通电；电阻短路或变值过小时，可能导致驱动芯片过载损坏；电阻变值过大时，驱动电流不足，线圈电磁吸力不够，无法吸合。
4. 续流二极管损坏：为保护驱动电路，继电器线圈两端通常并联有续流二极管，用于吸收线圈断电时产生的反向电动势。当续流二极管击穿短路时，会导致线圈两端被短路，无法产生电磁吸力；当二极管开路时，虽然不会直接导致不吸合，但可能会在断电时损坏驱动芯片，间接引发故障。
（五）外部环境因素影响
工业现场的恶劣环境也是导致继电器不吸合的重要诱因，长期处于不良环境中，会加速变频器内部部件的老化和损坏，具体包括：
1. 环境温度过高或过低：继电器的正常工作温度范围通常为-25℃~70℃，当环境温度超过70℃时，线圈的电阻会增大，电流减小，电磁吸力下降，可能导致吸合困难；当温度低于-25℃时，线圈的绝缘层会变脆，机械部件的灵活性下降，也可能引发不吸合故障。
2. 潮湿、多尘和腐蚀性气体：在潮湿环境中，继电器内部的金属部件容易锈蚀，导致衔铁卡滞；灰尘会堆积在触点和机械部件之间，阻碍衔铁运动；腐蚀性气体（如酸碱气体、粉尘）会腐蚀线圈的漆包线和线路接头，导致线圈损坏或线路接触不良。
3. 剧烈振动和冲击：工业现场的机械设备运行时产生的剧烈振动和冲击，会导致继电器内部的机械部件变形、线路松动脱落，进而引发不吸合故障。例如，在冶金车间的振动设备旁，变频器内部的26P排线可能因长期振动而松动，导致控制信号中断。
二、ABB变频器继电器不吸合硬件故障诊断与维修方法
针对上述故障原因，维修人员应遵循“先易后难、先外部后内部、先断电后通电”的原则进行诊断和维修，确保维修过程的安全性和效率。具体的诊断步骤和维修方法如下：
（一）前期准备与安全规范
1. 工具准备：准备万用表（数字式，具备电压、电阻、二极管测量功能）、示波器（用于检测驱动信号波形）、螺丝刀（十字、一字）、镊子、电烙铁、焊锡丝、热风枪、绝缘胶带、毛刷等工具；同时准备与故障变频器型号匹配的继电器、熔断器、光耦、驱动芯片、电阻、二极管等备用部件。
2. 安全规范：维修前必须切断变频器的输入电源，并等待内部滤波电容放电完成（通常需要5~10分钟，可通过测量电容两端电压确认，电压降至36V以下视为安全）；维修过程中需佩戴绝缘手套、护目镜等防护用品，避免触电或部件损坏；严禁在通电状态下拆卸变频器内部部件，防止短路或电弧灼伤。
（二）故障诊断步骤
1. 外观检查与故障记录：首先观察变频器的外观，查看是否有明显的损坏痕迹，如外壳变形、烧焦、漏液等；打开变频器外壳后，清理内部灰尘，检查继电器、线路、电路板等部件是否有烧焦、鼓包、氧化、松动等现象。同时，记录故障发生时的工况，如是否处于启动阶段、负载大小、环境温度、是否有异常声音或报警代码（如ABB ACS880变频器的A881故障代码即与继电器故障相关），为后续诊断提供参考。
2. 输入电源与供电回路检测：用万用表测量变频器输入端的三相电源电压，确认是否存在缺相、电压波动过大等问题；若输入电源正常，进一步检测内部开关电源的输出电压（+5V、±15V、+24V），测量值应在额定值的±5%范围内，若超出范围或无输出，说明开关电源故障。同时，检查供电回路中的熔断器是否熔断，若熔断，需记录熔断器的规格（电流、电压），并排查回路中是否存在短路故障（避免更换后再次熔断）。
3. 线路连接检测：重点检查电源板与电容板之间的连线、主控板与电源板之间的26P排线、驱动板与继电器之间的连线，确认连线是否松动、脱落，针脚是否氧化、弯曲。对于松动的连线，可重新插拔并固定；对于氧化的针脚，可用酒精棉擦拭干净；对于断路或磨损的线路，需重新焊接或更换导线。
4. 继电器本体检测：断开继电器的供电和控制线路，用万用表的电阻档测量线圈的电阻值，与同型号正常继电器的电阻值对比，若电阻值为无穷大（断线）或远小于额定值（短路），则判断线圈损坏，需更换继电器；若线圈电阻正常，可通过手动拨动衔铁，检查机械结构是否卡滞，若衔铁无法灵活运动，需拆解继电器进行清理（去除异物、锈蚀）或直接更换。此外，还可通过外接电源的方式测试继电器：将与线圈额定电压匹配的电源直接接入线圈两端，观察继电器是否吸合（有“咔哒”声，且触点闭合），若仍不吸合，说明继电器本体损坏。
5. 驱动电路检测：若继电器本体和线路连接正常，需进一步检测驱动电路。用万用表测量驱动芯片（如ULN2003）的电源引脚电压，确认供电正常；用示波器检测驱动芯片输入端的控制信号波形（应与主控板发出的信号一致，为高电平或低电平脉冲），若输入端无信号，说明光耦或主控板故障；若输入端有信号但输出端无信号，说明驱动芯片损坏。同时，检测驱动电路中的电阻、二极管，若发现电阻断路、二极管击穿，需及时更换。
（三）具体维修方法
1. 电源供电故障维修：若输入电源异常，需检查工业电网的稳定性，必要时安装稳压器或UPS电源；若开关电源故障，需更换损坏的整流二极管、滤波电容、开关管等元件，若高频变压器老化，需整体更换开关电源模块；若熔断器熔断，需先排查回路短路故障（如线圈短路、驱动电路短路），排除后更换与原规格一致的熔断器。
2. 线路连接故障维修：对于松动的连线，重新插拔后用扎带固定，避免再次松动；对于氧化的针脚和接头，用酒精棉或砂纸擦拭干净，必要时涂抹导电膏增强接触性能；对于断路或磨损的线路，用同规格的导线重新焊接，焊接时注意焊点牢固，避免虚焊，同时做好绝缘处理（缠绕绝缘胶带或套热缩管）。
3. 继电器本体故障维修：若线圈损坏或机械结构卡滞无法修复，需更换与原型号一致的继电器（注意线圈电压、触点容量、安装尺寸等参数匹配）。更换时，先用电烙铁焊下损坏的继电器，清理焊点残留，再将新继电器的引脚对准焊盘焊接，焊接温度控制在300~350℃，避免高温损坏继电器内部元件。若触点烧蚀但线圈和机械结构正常，可先用细砂纸轻轻打磨触点表面的氧化层和烧蚀痕迹，再用酒精棉擦拭干净，恢复触点的接触性能。
4. 驱动电路故障维修：若光耦损坏，更换与原型号一致的光耦（注意引脚极性，避免接反）；若驱动芯片损坏，用热风枪拆下损坏的芯片，清理焊盘后焊接新芯片，焊接时需注意芯片的引脚顺序，避免错焊；若驱动电阻或二极管损坏，更换与原规格（电阻值、功率；二极管型号、反向电压）一致的元件。维修完成后，用万用表测量驱动电路的输出电压，确认符合设计要求。
（四）维修后的测试与验证
维修完成后，需进行通电测试，验证故障是否排除：首先接通变频器的输入电源，观察是否有报警代码，若无报警，测量继电器线圈的供电电压，确认符合额定值；然后启动变频器，观察继电器是否能正常吸合（有明显的吸合声音，用万用表测量触点两端电阻，闭合时电阻应接近0Ω）；最后带负载测试，检查变频器的输出电压、电流是否正常，电机运行是否平稳，继电器的动作是否准确可靠。测试过程中，需密切关注变频器的温度、声音等状态，若出现异常，立即断电排查。
三、结语
ABB变频器继电器不吸合硬件故障的成因复杂，涉及电源、线路、继电器本体、驱动电路等多个方面，维修人员需具备扎实的电路知识和丰富的现场经验，遵循科学的诊断流程，才能快速准确地定位故障并完成维修。在实际工作中，应坚持“预防为主、维修为辅”的原则，通过完善的日常维护措施，减少故障的发生概率，保障变频器的稳定运行。同时，随着工业自动化技术的发展，ABB变频器的结构和功能不断升级，维修人员还需持续学习新的技术知识，提升维修技能，以适应新形势下的维修需求。
