山特UPS电源不能充电故障维修方法详解：UPS电源作为关键设备的电力保障核心，山特品牌凭借稳定性和兼容性广泛应用于办公、机房、工业控制等场景。其中，充电功能异常是山特UPS的高频故障之一，若无法正常充电，电池将逐渐失效，UPS在市电中断时无法提供备用电力，可能导致设备停机、数据丢失等严重后果。

一、山特UPS电源不能充电硬件故障原因分析

根据杭州亿屯电子15年运维数据统计，山特UPS充电故障中，硬件问题占比超80%，其中充电电路故障、电池异常、连接问题为三大核心诱因。以下结合故障占比、典型机型特征及环境影响，逐一解析故障原因。

（一）充电电路故障（占比28%，高频故障）

充电电路是实现电能转换与充电控制的核心，其元器件损坏或参数漂移将直接导致充电功能失效，常见故障点如下：

1. MOS管击穿损坏：在山特C系列1-3KVA机型中尤为多发，该系列机型因市场保有量大、负载场景复杂，MOS管长期承受高频开关损耗，易出现击穿短路。MOS管损坏后，充电电路无法实现电压调节，表现为无充电电流、直流母线电压波动超标（超过±5%），同时可能伴随机身轻微发热。

2. 整流桥与二极管故障：整流桥负责将市电交流转换为直流，二极管则起到单向导电保护作用。若整流桥内部桥臂损坏或二极管反向击穿，将导致充电输入电压异常，无法为电池提供稳定直流电，部分机型会触发“充电器故障”报警（面板1#+3#灯长鸣）。

3. 电解电容鼓包漏液：充电电路中的电解电容用于滤波稳压，长期工作在高温环境下易出现老化，表现为电容顶部鼓包、引脚漏液。电容故障会导致充电电流波动剧烈，偏离正常的0.1C-0.25C范围，电池无法获得稳定充电电流，最终充电失效。

4. 充电控制芯片损坏：核心控制芯片（如脉宽调制PWM芯片）负责调节充电电压与电流参数，若芯片烧毁或引脚虚焊，将导致充电电路失去控制逻辑，出现“不充电”或“过充预警”等异常，部分机型会显示故障代码12（充电器故障）。

（二）电池组异常（占比32%，占比最高）

电池作为储能单元，其性能衰减或物理损坏是充电故障的首要诱因，常见问题包括：

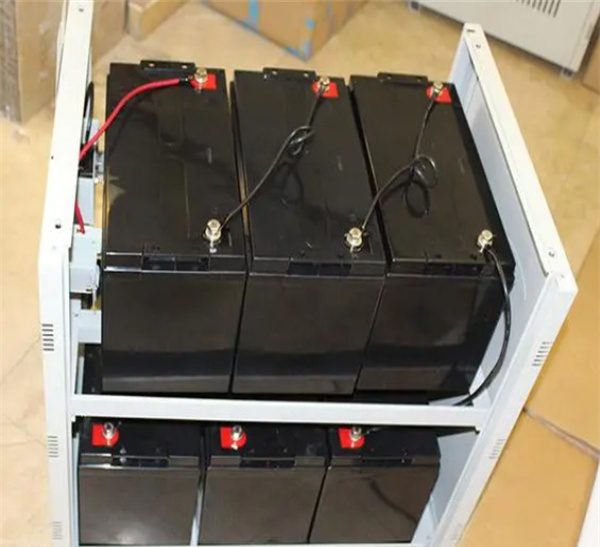

1. 电池老化失效：山特UPS配套铅酸电池的正常使用寿命为3-5年，锂电池为5-8年，超过使用年限后，电池内阻增大、容量骤降，充电效率趋近于零。表现为充电指示灯长期亮但电池电压无明显上升，放电时间大幅缩短，部分老旧电池会出现壳体鼓胀、漏液现象。

2. 单节电池损坏：对于多节串联的电池组（如C2KS机型常用24V电池组，由两节12V电池串联），若其中一节电池内阻异常或开路，将导致整个电池组电压偏低，充电时出现“越充越慢”或“无法充满”，面板显示故障代码0B（电池电压低），蜂鸣器1秒1叫。

3. 电池温度传感器（NTC）故障：山特部分中高端机型配备NTC温度传感器，用于监测电池温度并调节充电电流。若传感器开路或短路，主板将误判电池温度异常，触发充电保护，表现为充电中断、故障代码55（NTC未接）长鸣报警。

（三）连接与保护元件故障（占比15%）

连接部位接触不良或保护元件触发，会导致充电回路中断，常见故障如下：

1. 端子氧化与线缆松动：在潮湿环境（如梅雨季）中高发，电池端子与连接线接头因氧化产生绝缘层，导致接触电阻增大，充电电流无法正常传输。数据显示，梅雨季端子氧化故障率较其他季节提升3倍，表现为电池电压忽高忽低、充电时端子发热。此外，运输或维护过程中线缆接头松动，也会导致充电回路断路，面板显示故障代码0A（电池未接）。

2. 保险丝熔断：电池回路与充电电路中均设有保险丝，用于过流保护。若充电电路短路、电池反接或瞬间电流过大，保险丝将熔断切断回路，导致充电功能完全失效。需注意，保险丝熔断多为继发故障，需先排查短路原因再更换保险丝，否则会再次熔断。

3. 断路器跳闸：部分工业级山特UPS配备可复位断路器，当充电电流超过额定值或电池短路时，断路器自动跳闸。与保险丝不同，断路器可手动复位，但复位前需排查故障根源，避免反复跳闸损坏设备。

（四）主板检测模块故障（占比5%，故障隐蔽性强）

主板作为UPS的“大脑”，负责监测充电参数与电池状态，其检测模块故障会导致充电功能异常，常见问题包括：

1. 电压采样AD芯片损坏：常用型号为MAX14921，芯片负责采集电池电压与充电电流数据，若芯片损坏，主板将无法准确识别电池状态，可能出现“电池满电”误判（停止充电）或“电池亏电”误报警（持续充电但无效果）。

2. 光耦隔离器故障：光耦用于实现主板与充电电路的电气隔离，防止高压干扰损坏控制芯片。光耦损坏后，主板控制信号无法传递至充电电路，导致充电电路停止工作，表现为无充电电流、面板无故障代码但充电指示灯熄灭。

3. 主板焊点虚焊：长期振动或高温环境会导致主板焊点氧化脱落，尤其是充电参数反馈回路的焊点，虚焊后会出现充电功能时好时坏，故障现象具有随机性，需借助示波器检测信号稳定性才能定位问题。

（五）其他硬件故障（占比20%）

1. 风扇与散热系统故障：充电过程中充电电路会产生热量，若风扇损坏、风道堵塞，将导致设备内部温度过高，触发过温保护（故障代码23），主板自动切断充电回路。山特A6系列机型对温度尤为敏感，环境温度超过50℃时会强制关机，间接导致充电中断。

2. 输入滤波组件损坏：输入滤波电容、电感用于过滤市电杂波，若组件损坏，市电输入电压波动过大，充电电路无法正常启动，表现为市电指示灯闪烁、充电功能失效，部分机型会显示故障代码04（市电异常）。

二、山特UPS电源不能充电硬件故障维修方法

维修前需做好安全防护：佩戴绝缘手套、绝缘鞋，准备万用表（指针式/数字式）、示波器、红外热像仪、电烙铁、替换元器件（同型号MOS管、电容、保险丝等）；严格遵循“断电-放电-检测-维修-测试”流程，避免高压触电或二次损坏设备。以下按故障类型提供分步维修方案。

（一）充电电路故障维修

1. 故障检测：首先断开市电与电池，打开UPS机箱，直观检查充电电路区域元器件是否有鼓包、漏液、烧毁痕迹；用万用表测量MOS管、二极管的导通性，若MOS管正反电阻均为零，说明已击穿；测量整流桥输出电压，若偏离市电整流后的标准值（如220V市电整流后约300V直流），说明整流桥故障；用示波器检测充电电流波形，若波形紊乱、无规律，可判断为电容或控制芯片故障。

2. 维修操作：更换击穿的MOS管时，需选用与原型号参数一致的产品（注意电流、电压等级匹配），同时检查周边驱动电阻，若电阻烧毁需一并更换；整流桥与二极管故障时，直接替换同规格组件，更换后测量输出电压稳定性；电容鼓包漏液时，清理残留电解液，更换同容量、同耐压值的电解电容（建议选用高频低阻型，提升稳定性）；控制芯片损坏时，需用热风枪拆卸旧芯片，焊接新芯片后，通过示波器校准PWM输出波形，确保参数符合机型标准。

3. 测试验证：维修完成后，接入市电但不接电池，测量充电电路输出电压，确保在电池额定电压的1.05-1.1倍范围内（如12V电池充电电压约13.8V）；接入电池后，监测充电电流，确保处于0.1C-0.25C正常范围，观察1-2小时，无电压波动、发热异常即为合格。

（二）电池组故障维修

1. 故障检测：用万用表测量单节电池电压，12V铅酸电池空载电压低于10.5V、锂电池低于3.0V，说明电池亏电严重；测量电池内阻，铅酸电池内阻超过80mΩ、锂电池超过50mΩ，说明电池老化；通过充放电测试仪对电池组进行循环测试，若容量低于额定容量的60%，需更换电池。对于带NTC传感器的电池组，测量传感器电阻值，与机型手册标准值对比，偏差超过±10%即为故障。

2. 维修操作：单节电池损坏时，若电池组使用年限较短（低于2年），可更换单节同型号电池，更换后对电池组进行均衡充电，确保各节电压一致；若电池组整体老化（使用年限超4年），建议整体更换，避免新电池与旧电池混用导致性能衰减加速；NTC传感器故障时，更换同规格传感器，重新连接至主板接口，确保接线牢固。

3. 测试验证：更换电池后，接入UPS进行12小时连续充电，充电指示灯由红转绿（部分机型为常亮转熄灭），测量电池组电压稳定在额定值，放电时间达到机型标注的备用时间，即为合格。

（三）连接与保护元件故障维修

1. 故障检测：直观检查电池端子、连接线接头是否有氧化、松动、烧蚀痕迹；用万用表测量端子接触电阻，若电阻超过1Ω，说明接触不良；检查保险丝外观，若熔断丝断裂，说明存在过流故障；手动复位断路器，若复位后立即跳闸，说明回路存在短路。

2. 维修操作：端子氧化时，用砂纸打磨端子表面氧化层，涂抹导电膏增强导电性，重新紧固接头螺栓（力度适中，避免损坏端子）；线缆松动时，更换老化线缆或重新压接接头，确保接触紧密；保险丝熔断时，更换同规格、同熔断电流的保险丝（不可用铜丝替代），更换前需排查充电电路短路点；断路器反复跳闸时，用万用表分段检测充电回路与电池回路，排除短路故障后再复位。

3. 测试验证：维修完成后，接入市电与电池，启动UPS，测量端子温度（正常应低于40℃），无发热、无电压波动，充电功能正常即为合格。

（四）主板检测模块故障维修

1. 故障检测：用万用表测量AD芯片（MAX14921）供电电压，若偏离标准值，说明芯片供电回路故障；通过示波器检测芯片输出信号，若无稳定反馈信号，说明芯片损坏；检查光耦隔离器输入输出电压，若输入有信号、输出无信号，说明光耦损坏；用红外热像仪扫描主板，若某区域焊点温度异常，可判断为虚焊。

2. 维修操作：AD芯片与光耦损坏时，更换同型号元器件，焊接时控制电烙铁温度（避免超过350℃），防止损坏周边元件；主板虚焊时，用热风枪对虚焊区域加热补焊，补焊后用放大镜检查焊点完整性，确保无桥接、假焊。由于主板芯片级维修技术要求高，无专业设备与经验者建议直接更换主板。

3. 测试验证：维修完成后，接入电池与市电，主板应能准确识别电池电压、充电电流，无误报警、无充电中断现象，面板显示正常即为合格。

（五）其他硬件故障维修

1. 散热系统故障：清理风扇与风道灰尘，检查风扇轴承是否卡顿，若风扇无法转动或转速过低，直接更换同规格风扇；调整UPS安装位置，确保周边预留足够散热空间（距离墙壁≥30cm），环境温度控制在0-40℃。

2. 输入滤波组件故障：更换损坏的滤波电容、电感，更换后测量市电输入电压波形，确保杂波含量符合标准，充电电路能正常启动。

三、结语

山特UPS电源不能充电的硬件故障多集中在充电电路、电池组、连接部位三大核心模块，故障排查需遵循“由浅入深、先直观后仪器”的原则，先排查端子、保险丝等易损部件，再深入检测芯片、电路等复杂组件。维修过程中，不仅要更换损坏元器件，更要排查故障根源，避免同类故障反复发生。通过规范的维修操作与定期维护，可有效延长UPS使用寿命，确保其在关键场景下的电力保障能力。
