信浓Sinano伺服驱动器开不了机故障维修方法分享：在工业自动化生产体系中，信浓Sinano伺服驱动器作为连接控制系统与执行机构的核心枢纽，广泛应用于精密机床、电子制造设备、自动化生产线等高端领域，其稳定运行直接决定设备的加工精度与生产效率。当驱动器出现开不了机故障时，往往导致整条生产线停滞，造成显著经济损失。
一、开不了机核心硬件故障原因剖析
信浓Sinano伺服驱动器开不了机的硬件故障主要集中于电源模块、功率模块、制动回路、控制电路及辅助元件五大核心部位，各类故障成因及特征如下：
（一）电源模块故障：能量供应源头失效
电源模块由整流桥、滤波电容、DC-DC转换器组成，负责将交流电转换为稳定的直流母线电压，并为控制电路提供5V、12V等低压电源，是驱动器开机启动的能量基础，其故障占开机故障总数的40%以上。
常见失效模式及成因包括：整流桥击穿短路，多由电网电压浪涌、雷击或长期过载导致整流二极管损坏，表现为上电后无任何反应，严重时会引发保险丝熔断；滤波电容老化失效，这是最普遍的电源模块故障，电容长期工作在高温环境下，电解液会逐渐干涸，出现顶部鼓包、底部漏液现象，导致直流母线电压不稳定，无法为后续电路提供足够能量，用ESR表检测可发现等效串联电阻超过5Ω（新电容通常≤0.5Ω）；DC-DC转换电路损坏，线性稳压器（如7805）或开关电源芯片（如UC3842）失效，导致控制电路无低压输出，驱动器主控芯片无法启动，表现为指示灯不亮且无任何响应。
（二）功率模块损坏：功率转换核心失效
功率模块（IGBT模块）是驱动器实现电能转换的核心部件，负责将直流母线电压逆变为三相交流电驱动电机，其损坏会直接导致驱动器启动保护或无法开机，占硬件故障总数的30%左右。
故障成因主要有：IGBT芯片热击穿，散热不良、电压尖峰冲击或电机短路会导致芯片温度超过耐受值（通常85℃），使集电极与发射极间绝缘层击穿，形成永久性短路，上电后可能触发过流保护并锁定，部分情况会直接导致电源模块连带损坏；驱动电路失效，IGBT栅极驱动电路中的光耦（如TLP250）、限流电阻烧毁，导致IGBT无法正常导通，驱动器因检测到功率回路异常而拒绝启动；模块引脚虚焊，长期振动或高温环境会导致模块与PCB板焊点开裂，接触不良，表现为间歇性无法开机，振动驱动器后故障可能暂时消失。
（三）制动回路故障：能量泄放异常触发保护
再生制动系统由制动电阻和制动单元组成，负责吸收电机减速时产生的再生能量，若该回路故障，会导致直流母线电压异常升高，驱动器触发过压保护并锁定，表现为无法开机或开机即停机。
典型故障原因包括：制动电阻断路或阻值异常，长期高温会导致电阻丝烧断，或阻值偏离标称值10%以上（如22Ω电阻实测值超出19.8-24.2Ω范围），使再生能量无法泄放；制动单元损坏，制动单元内IGBT击穿或驱动光耦失效，导致制动回路无法正常导通，母线电压过高触发保护；散热风扇停转，制动单元散热不良，高温触发热保护，间接导致驱动器无法启动。
（四）控制电路故障：指令中枢失效
控制电路以CPU为核心，包含信号处理芯片、光耦隔离电路、继电器、复位电路等元件，负责接收外部指令并生成驱动信号，其故障会导致驱动器无法完成启动初始化。
常见故障点：CPU复位电路异常，复位电容容量衰减或复位芯片损坏，导致CPU无法正常复位，上电后主控芯片处于锁定状态，无任何响应；继电器触点氧化或烧毁，使能信号、电源切换信号无法传递，驱动器因缺少关键控制信号而无法启动，测量继电器触点电阻可发现超过0.5Ω（正常应≤0.5Ω）；光耦隔离电路失效，控制信号传输中断，驱动器无法接收外部启动指令，同时可能导致内部电源回路异常；PCB线路烧毁，过流或静电导致控制板线路断裂、短路，尤其是大电流区域的铜箔易出现烧蚀痕迹。
（五）辅助元件故障：细节问题引发连锁失效
保险丝、散热系统、连接器等辅助元件故障易被忽视，但会直接导致驱动器无法开机：保险丝熔断是常见的保护现象，多由电源模块短路、功率模块击穿等原因引发，熔断后驱动器完全断电，无任何反应；散热系统故障，散热风扇积尘堵塞、轴承磨损停转，或导热硅脂老化干涸，导致驱动器启动后迅速升温，触发过热保护并关机，部分机型会因过热保护锁定而无法再次开机；连接器接触不良，电源插头、编码器插头针脚弯曲、氧化或松动，导致供电或反馈信号中断，表现为无法开机或开机后立即报错。
二、标准化诊断流程与实操维修方法
（一）故障诊断四步排查法

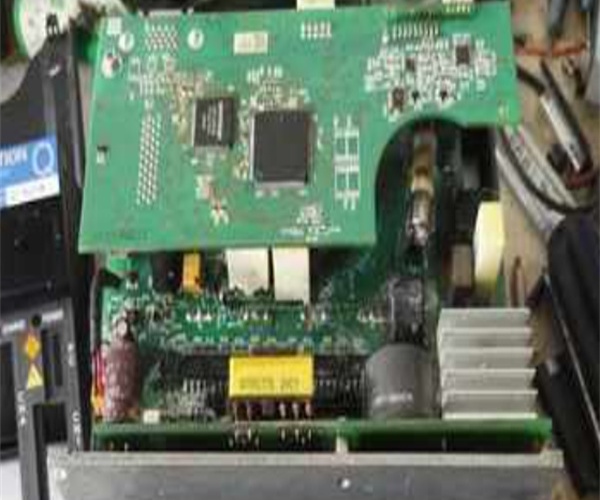

第一步：外观目视检查。打开驱动器外壳，仔细观察各元件状态，重点排查滤波电容是否鼓包漏液、PCB板是否有焦黄烧蚀痕迹、IGBT模块表面是否变色、保险丝是否熔断、连接器针脚是否弯曲氧化。经验表明，目视检查可发现约50%的明显硬件故障，为后续维修精准定位。
第二步：基础参数测量。使用万用表依次检测关键部位参数：测量输入电源电压，确认符合驱动器额定范围（如AC220V输入时，电压波动应≤±10%）；测量直流母线电压（P+与N-之间），正常应为输入电压的1.414倍（AC220V输入对应约310V），若电压为0或远低于标准值，重点检查电源模块；测量制动电阻阻值，与标称值对比，偏差超10%则判定故障；测量IGBT模块导通性，用二极管档检测U、V、W输出端子与P+、N-之间，正常应呈现单向导通特性（正向压降约0.7V），双向导通或完全开路则模块损坏。
第三步：专项电路检测。针对外观和基础测量发现的疑点，进行专项检测：电源模块检测，用ESR表测试滤波电容性能，用万用表检测整流桥二极管导通性，测量DC-DC电路输出电压（5V、12V）是否稳定，纹波应≤50mV；控制电路检测，测量CPU复位引脚电压（上电时应有0→5V跳变），检查继电器触点通断状态，用示波器观察光耦输入输出信号是否正常；电流检测回路检测，测量采样电阻阻值，检查霍尔传感器输出信号线性度，排除过流误报警隐患。
第四步：替换验证测试。对于疑似损坏但无法精准判定的元件（如驱动芯片、光耦），采用同型号优质配件替换后测试；替换电源线路、编码器电缆等外部部件，排除外部干扰因素。替换后上电测试，观察驱动器是否能正常启动，故障代码是否消失，运行状态是否稳定。
（二）各类故障针对性维修方法
1. 电源模块维修
整流桥维修：更换击穿的整流二极管，选用快恢复二极管（如FR307），注意极性方向，焊接后用酒精清洁焊点，避免残留助焊剂导致漏电；若整流桥整体损坏，直接更换同规格整流桥模块，安装时确保散热良好。
滤波电容更换：选用同规格（电压≥450V，容量误差±10%）的日系电解电容（如红宝石、尼吉康），焊接时确认正负极无误，电容底部与PCB板保持3mm以上距离，防止发热影响寿命；建议将同一回路的电容一并更换，保证性能一致性。
DC-DC电路修复：检测线性稳压器（7805）、开关电源芯片（UC3842）及周边电阻电容，更换损坏元件；修复后测量输出电压稳定性，确保低压电源无异常纹波，满足控制电路工作需求。
2. 功率模块维修
IGBT模块更换：选用信浓原厂配件或英飞凌、三菱等知名品牌等效型号，确保电压、电流参数不低于原模块；拆除旧模块时，用热风枪（350℃、中速）沿引脚均匀加热，待焊锡融化后取下，避免损伤PCB板；安装新模块前，清洁散热片表面，均匀涂抹导热硅脂（导热系数≥3.0W/m·K），按对角线顺序紧固螺丝，扭矩控制在2.5-3N·m；更换后同步检查驱动电路中的光耦和续流二极管，避免新模块因驱动回路故障再次烧毁。
引脚虚焊修复：用热风枪对虚焊引脚加热补焊，焊接后用万用表检测引脚通断状态，确保接触良好；对振动环境下的驱动器，可在引脚处涂抹三防漆，增强稳定性。
3. 制动回路维修
制动电阻更换：选用同阻值、同功率（≥50W）的制动电阻，更换后测量阻值确认无误；检查电阻连接线，修复破损线缆，紧固接头，避免接触不良导致发热。
制动单元修复：更换击穿的IGBT及驱动光耦，检测限流电阻（通常为10Ω/2W）是否烧毁，同步更换损坏电阻；清理制动单元散热片灰尘，更换故障风扇，在风扇轴承处滴加润滑油，确保散热正常。某电子设备厂案例显示，制动电阻从22Ω升至35Ω导致驱动器无法开机，更换电阻并调整制动开启阈值参数（Pr0.25设为母线电压的88%）后，故障彻底解决。
4. 控制电路维修
复位电路修复：更换容量衰减的复位电容（如10μF/16V），检测复位芯片输出电压，确保CPU能正常复位；若复位芯片损坏，直接替换同型号芯片，焊接时控制温度，避免芯片失效。
继电器维修：更换触点氧化或烧毁的继电器（如型号G5LE-14-DC24V），在新触点处涂抹导电膏，增强导电性和耐磨性；检查继电器控制回路，修复损坏的驱动元件。
PCB线路修复：对于断裂的铜箔，用镀银线或专用PCB修补线连接，多层板内层损坏需借助精密设备修复；修复后进行通断测试和绝缘测试，确保无短路或漏电，大电流线路可加厚镀锡增强载流能力。
5. 辅助元件维修
保险丝更换：更换与原规格一致的保险丝（注意电流、电压参数），更换前必须排查导致熔断的根本原因（如电源短路、模块损坏），否则会再次熔断；可在保险丝回路串联电流表，上电测试电流是否异常。
散热系统维修：清理散热风扇和散热片灰尘，更换磨损停转的风扇（匹配电压、转速参数）；更换老化干涸的导热硅脂，确保IGBT模块与散热片紧密贴合，热传导良好。
连接器维修：修复弯曲的针脚，用酒精清洁氧化触点，更换损坏的插头（建议使用镀金插头提升可靠性）；重新插拔连接器时，确保连接到位，避免松动。
三、结语
信浓Sinano伺服驱动器开不了机硬件故障的排查与维修，需依托系统化的诊断流程、精准的元件检测能力和规范的实操方法，核心在于快速定位故障点（电源模块、功率模块、制动回路等），针对性解决元件损坏、线路故障、接触不良等问题。维修过程中需严格遵循安全规范，优先选用优质配件，维修后通过全面测试验证稳定性。同时，建立完善的预防性维护体系，可大幅降低故障发生率，延长驱动器使用寿命，保障自动化生产线的连续稳定运行。
