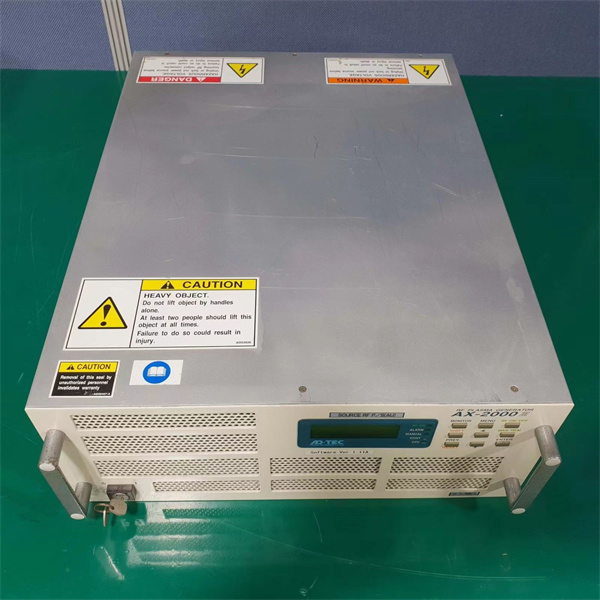

山特射频电源烧毁故障维修服务周到：山特系列13.56MHz高频射频电源，多用于等离子蚀刻、真空镀膜、表面清洗、半导体活化工艺，是真空制程核心供电设备。现场常见故障为上电打火冒烟、器件炸裂、机内焦糊、保险熔断、整机无高频输出，分为输入端瞬时烧毁、功率功放区烧损、匹配回路烧毁三类硬件故障。设备烧毁后无法起振、高频功率归零、上级配电空开跳闸，软件参数、调频程序无法修复，96%为外接工况、回路负载、功率器件、匹配网络、散热防护硬件失效导致，违规启停、负载异常会造成连带式大面积烧件，大幅抬高维修成本。
一、射频电源烧毁故障硬件分级
结合现场损毁程度，山特射频电源硬件烧毁分为三级：一级轻度烧毁，仅输入保险、压敏电阻、进线端子烧蚀，主板、功放完好，更换辅件即可修复；二级中度烧毁，整流桥、滤波电容、驱动板、谐振电感局部烧黑炸裂，回路断路无法起振；三级重度烧毁，MOS功放管、谐振变压器、匹配电容、主控板大面积碳化击穿，机内线路熔断，多为负载短路、高压反灌引发连带烧毁，检修难度最高。
二、射频电源烧毁核心硬件故障原因
（一）前端输入配电及接线故障（占比39%，最高发）
电网与进线异常是射频电源上电瞬时烧毁首要诱因。第一，厂区市电高压浪涌、雷雨电压骤升、三相输入缺相、相序错位，超出电源AC220V/380V耐压阈值，进线无防雷滤波，高压直接击穿前端防雷元件、整流模块，开机瞬间打火烧毁；第二，进线线缆线径偏小、端子压接松动氧化，大高频工作电流下端子发热打火，进而引燃周边线路板铜箔；第三，零地线混接、接地电阻超标，射频高频杂波无法泄放，机内电位失衡，弱电驱动电路率先击穿烧毁；第四，外接配电空开选型偏大、无延时过载保护，负载短路时无法快速切断电源，造成功放区域连带烧毁；第五，电源输入正负极误接、外接稳压电源调压过载，直接击穿前端防反接电路，损毁进线回路元器件。
（二）真空腔体负载及输出回路短路（占比28%）
后端等离子腔体、同轴输出链路故障，反向高压倒灌烧毁电源核心功率件。一是真空腔体内极板打火、介质击穿、镀膜碎屑导电搭桥，腔体瞬时对地短路，高频回馈能量倒灌射频主机，击穿功放MOS管、谐振电容；二是同轴射频输出线缆老化破皮、屏蔽层芯线搭接、接头防水失效进水，高频传输相间短路，回路阻抗突变，引发电源过载烧毁；三是工艺腔体漏气、水汽等离子电离异常，负载阻抗偏离标准50Ω匹配值，电源长期失配运行，功放温升极速超标，热击穿功率器件；四是输出匹配器内部电容击穿、电感匝间短路，匹配网络失效，高频驻波比超标，触发电源内部过流烧毁。
（三）机内功率谐振器件老化击穿（占比17%）
电源内部高频功率元器件寿命衰减，自发性击穿烧毁。其一，直流母线高压滤波电容长期高温鼓包漏液、容量衰减，耐压下降，高频脉动电压下炸裂短路，连带烧毁整流桥；其二，高频功放MOS管、IGBT开关管老化耐压降低，高频启停工况下导通击穿，桥臂直通短路整机烧机；其三，高频谐振电感线圈绝缘碳化、匝间短路，谐振频率偏移，高频能量堆积机内，烧蚀线圈及周边PCB线路；其四，高频无感谐振电容介质老化，高频高压下击穿炸裂，造成谐振回路断路打火；其五，驱动光耦、稳压IC老化漂移，上下桥臂驱动时序错乱，开关管同步导通，形成直通短路烧机。
（四）散热失效高温热烧毁（占比9%）
射频电源高频工作发热量极大，散热失效为慢性渐进式烧毁诱因。机箱轴流散热风扇卡死、轴承抱死、风量不足，功放散热器热量无法散出；散热风道、功率鳍片堆积粉尘、镀膜导电粉末，降低换热效率，机内温度持续突破85℃保护阈值；机内温控探头脱落、参数漂移，高温保护失效，设备高温不降频、不断电；机箱密封不严，工艺腐蚀性气体、水汽进入机内，元器件引脚氧化爬电，高温工况下发火短路，逐步烧毁周边电路。
（五）主板保护及联锁硬件失效（占比7%）
硬件保护电路失效，故障无法及时闭锁，小故障演化成整机烧毁。驻波比检测采样电阻、互感器烧毁，高频回馈故障无法识别，电源持续大功率输出烧机；过压、过流、过热保护继电器触点粘连，故障后保护不跳闸；主板EEPROM存储电路、采样运放损坏，保护阈值错乱，失去防护作用；腔体联锁、舱门联锁开关断线失效，腔体开盖依旧高频起振，外部电弧倒灌烧毁电源输出端口。
三、针对性硬件维修方法
（一）输入配电进线烧毁维修
更换熔断规格匹配的进线保险、击穿压敏电阻、防雷放电管，补齐前端缺失防雷器件；烧蚀碳化PCB端子做飞线修复，严重烧蚀直接更换进线小板；打磨氧化进线端子，更换耐高温阻燃动力线缆，对角紧固接线，杜绝虚接打火；整改厂区配电，加装三相专用电抗器、浪涌防雷器，稳定输入电压；分离零地线，整机接地电阻≤0.8Ω，泄放高频杂波；更换匹配延时型过载空开，禁止私自加大空开电流规格，提升前端故障切断能力。
（二）腔体输出回路短路维修
拆解真空腔体，清理极板镀膜导电碎屑，打磨极板打火碳化部位，更换破损绝缘陶瓷、密封绝缘垫块，消除腔体极板对地打火；更换老化破皮、进水腐蚀同轴高频线缆，做好接头防水密封，校准同轴接头阻抗；检修自动匹配箱，更换击穿高频谐振电容、匝间短路匹配电感，校准50Ω标准阻抗；调试腔体真空度，修复漏气管路，避免水汽电离阻抗失衡；加装高频单向隔离器，阻挡腔体电弧高压倒灌主机，从源头规避回馈烧机。

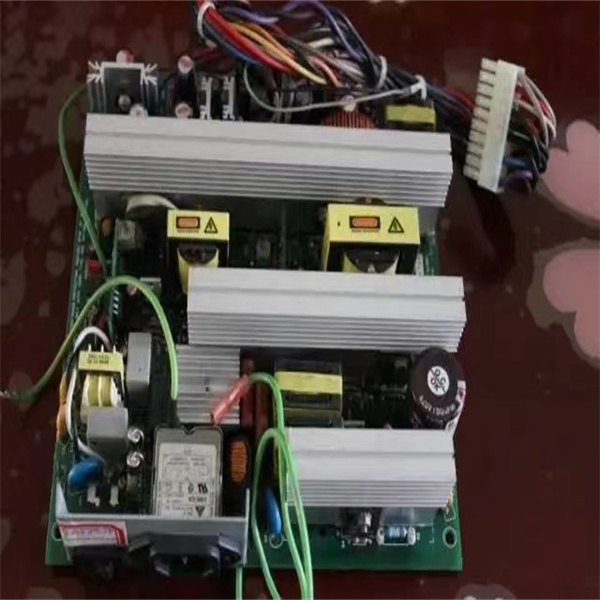

（三）机内功率谐振器件维修
整组更换鼓包、漏液、容量衰减高压母线滤波电容，匹配原厂耐压、高频专用型号，禁止普通电解电容替代；击穿桥臂MOS、IGBT功率管必须同组成对更换，避免单管更换导致时序失衡二次烧毁；更换击穿整流桥、续流高频二极管，清理PCB碳化点位，绝缘漆封堵烧蚀板面；匝间轻微短路电感浸绝缘漆烘干加固，重度短路直接更换谐振电感、高频变压器；补焊更换老化驱动光耦、基准稳压IC，校准上下桥驱动延时，杜绝直通短路故障。
（四）散热高温烧毁故障维修
更换卡死、异响、转速不足原装散热风扇，核对工作电压适配机内工况；高压无尘气枪配合专用清洗剂，深度清理功放散热器、风道、机箱附着导电粉尘；复位脱落温控探头，固定测温点位，校准高温保护阈值；清洗机内腐蚀元器件引脚，烘干后喷涂高频专用三防漆，阻隔水汽腐蚀性气体；优化机房通风，控制机房环境温度18-26℃，避免机箱长期密闭积热，杜绝高温热击穿器件。
（五）保护联锁硬件修复维修
更换烧毁驻波采样互感器、分流电阻、运算放大芯片，重新校准驻波比、过流保护参数；打磨粘连过载继电器触点，损坏继电器直接更换，保障故障快速跳闸闭锁；修复断线舱门、腔体联锁线路，更换氧化联锁开关，实现开盖断电、故障闭锁功能；补焊主板保护电路虚焊点位，修复失效主控检测回路，恢复整机多级硬件防护能力，小故障及时停机，避免连带大面积烧机。
结语：山特射频电源硬件烧毁，近七成由电网浪涌、腔体打火短路、散热不良三大问题引发，内部元器件自发性老化烧毁占比偏低。检修遵循先隔离负载、再排查配电、最后检修功率板卡的流程，可快速定位故障层级，降低维修误判成本。日常做好防雷接地、腔体绝缘、散热除尘、保护核验四项保养，可有效规避连带式烧机。
