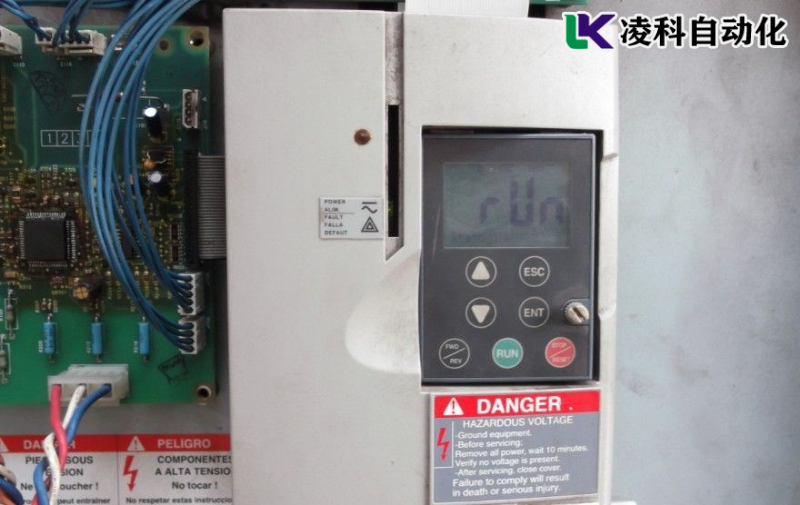

施耐德变频器报警OSF PHF故障 修复真实过程接到一台大功率的250千瓦的变频器维修，**次维修如此大的功率还是有点紧张的，打开机柜一看有模块炸裂后心理沉下了一块大石头，心想这个维修有了着落了，后来事实证明我是想的太美了，没有什么事情是容易的。后来解决后都是一个曲折的过程，就说这个施耐德变频器，换了几个维修思路，后才搞定了，而且这个故障是交织一起的，也就是交叉感染了，这个给维修提出了更大的考验，中间客户还催的比较紧，毕竟生个生产线在等这个我的变频器的维修然后去用，这个维修比较复杂，比较典型，拿出来分享一下。







  拿到这台施耐德变频器，打开机柜的那一刻。我还是挺有把握的。因为看到两个模块炸了，按照我以往的经验跟换模块一般都能解除报警的，于是确认后发现是IGBT，模块损坏，于是更换了2片IGBT,一阵渴望的表情出来了，立马上机测试，报警OSF,于是查了一下维修手册，是过电流的故障，在跟换检测电路的故障芯片后故障解除了。



  事情总没有那么简单的事情，就在把炸裂的模块跟换，故障芯片跟换后，问题又来了，上电运行报警后显示PHF,这个故障是输出缺相故障。这个需要检测便供电电压是否缺相，和变频器负载不平衡的问题。正常的处理方法是使用三相电源供电检测。





  因为这个故障比较复杂，而且是交叉感染所以故障排除还是带来了**难度，所以索性把性子耐下来，继续排除故障，检测手册以后发现是输出缺相故障，所以重点检测输出部分的故障，一个是缺相检测模块另一个就是确实是输出的电压问题。

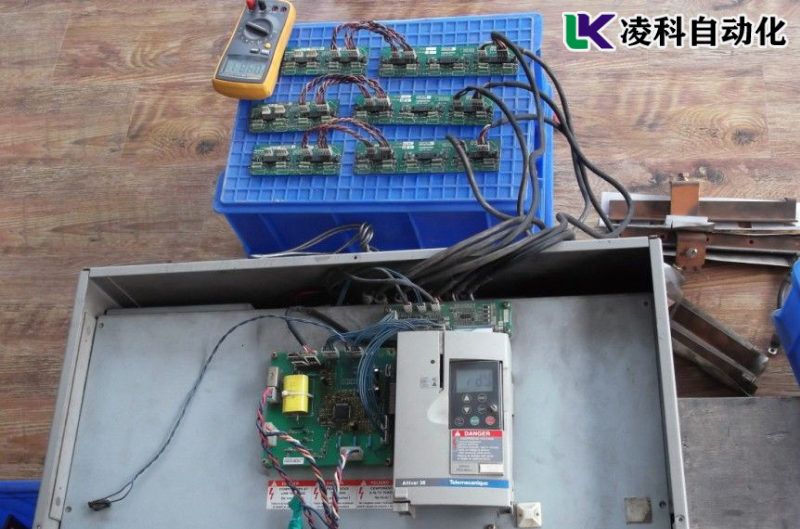

  所以我们关注是的检测电路和驱动电源是否正常，在P到N模块之间串接200W灯泡，此时驱动后灯泡亮，然后又换了碘钨灯管（串接两个1000W），驱动后输出电压无变化，从这里可以看出这个故障不在驱动电路上，而在输出检测电路上电问题，于是开始重点检测这个模块，我现在说的还是比较轻松的，但是当时检测的过程还是比较累的，这个思路了不行，马上就要换思路从新开始检测。所以一路查到这个模块还是听不容易的。



  检测出驱动光耦工作不正常，导致检测电路异常，检测电源也是有问题的，跟换后基本问题解决，电源板的51996芯片，驱动光耦4504跟换以后上电测试故障排除了，分别排除了OSF，PHF故障后问题**得到了解决，这个故障检测的思路还是对的，或许对您有帮助，可以参考一下。
