海利普变频器三相电源波动故障如何解决

2019-05-09 08:29
  海利普变频器三相电源波动故障如何解决。近期在我的杭州的客户那边拿了一台小机器,本来是维修那个西门子变频器的那个功率大大概有300千瓦,客户非要我顺便把他这个也修一下,反正也不值钱而且是顺带的,所以就上门去看看,能不能改搞定。合作多年的老客户,其实如果单独让我拿这个海利普我是不太想去的,没什么好修的买新的也就一千多,维修费也就二三百,还不够路费的,所以我们建议客户再买一个,但是谁知道坏了这一台大的,只能帮他带着修修,虽然没有修改只能硬着头皮了。

海利普变频器三相电源波动故障如何解决

海利普变频器三相电源波动发生的过程和原因

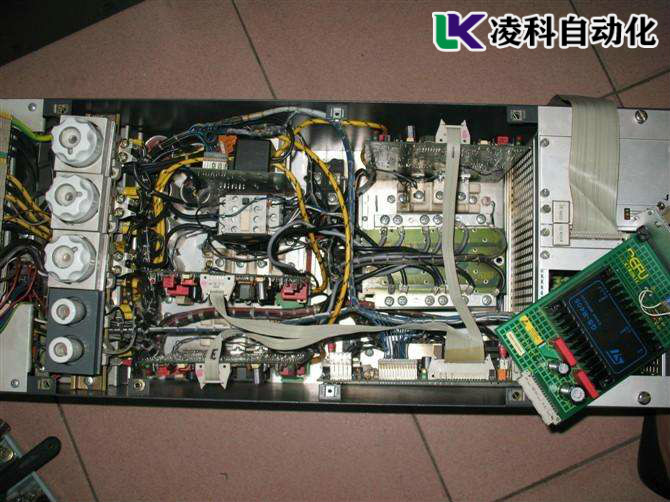

其实这个故障一开始并不是三相电源波动,我拆开后发现这个变频器是炸模块,当看到**眼的时候我是开心的,因为炸模块相当来说好修啊,哪里坏换哪里,虽然这个海利普我没修过,不过呢看到这个故障应该问题,后来证明我的想法是错的,那维修过程真的叫曲折啊,炸模块了看这个天气我**时间是就是过热引起的,后来检查风扇的时候果然是这样的,风扇已经过度老化了,而且灰尘非常多,当即判断这个是由于风扇老化过热导致元器件咋模块了。

  所以根据型号购买了相应的配件跟换了风扇了炸掉的模块,这是心想这个问题应该没有问题了,所以跟换好,还是很期待的,但是测试的结果让人很失望难过的,然后这个咋模块故障搞定了而且开始上电测试,现在的问题是电机还是无法正常工作,变频器任然不正常。

海利普变频器三相电源波动故障如何解决

测试海利普驱动电源和输出电压

   于是开始仔细记录电机的运行情况,发现这个电机速度很多 ,时而停时而动的,运行十分不正常,这个肯定还是内部故障问题,于是开始用示波器测试输出电压,发现输出电压不稳定,这个就能解释了为什么电机也是时停时走的情况了。于是开始检测电源和主板,首先测试驱动电源的三相电源,示波器显示驱动电源的电压也是不正常的波动不定。当时就判断是驱动板故障或者主板故障。

故障的排除和总结
  后路经过检测果然这个故障是发生在驱动板上,原来一个驱动芯片炸以后对驱动上的一个光耦产生了冲击导致了光耦故障了,光耦也是断断续续的工作,导致驱动电源也是断断续续的供电,这个就是问题的来源,后来跟换了相同型号的光耦后,测试发现故障消失了,电机工作正常,原来是一个小小的光耦导致了这个故障的发生,这案例也告诉有炸模块的时候**要检查一下周边元器件的是否安全,这样才能保证维修的成功率。
