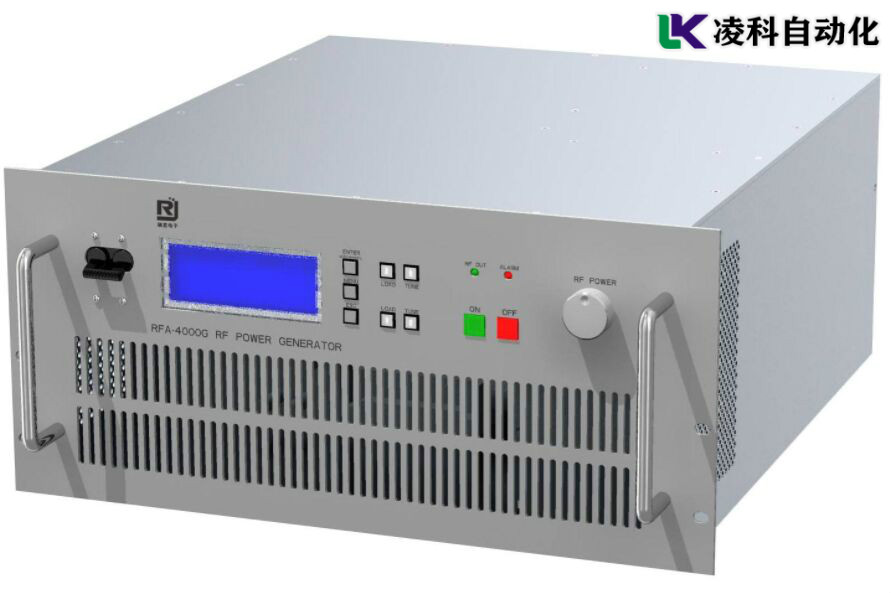

射频电源维修各部件运行的基本原理

2019-06-21 05:48

射频电源中的电路设计十分的复杂和精细,作为射频电源维修人员,要对射频电源内各模块的安装方式,运行原理有一个大致的掌握,只要这样才能有针对性的解决问题,下面本文就具体介绍下射频电源中各部件运行的基本原理。



射频电源中各部件由于运行方式不同相关造成的影响



.首先是电源电路中数字电路模块和模拟电路模块间的干扰



如果模拟电路(射频)和数字电路单独工作,可能各自工作良好。但是,一旦将二者放在同一块电路板上,使用同一个电源一起工作,整个系统很可能就不稳定。这主要是因为数字信号频繁地在地和正电源(>3 V)之间摆动,而且周期特别短,常常是纳秒级的。由于较大的振幅和较短的切换时间。使得这些数字信号包含大量且不同于切换频率的高频成分。在模拟部分,从无线调谐回路传到无线设备接收部分的信号一般小于lμV。因此数字信号与射频信号之间的差别会达到120 B。显然.如果不能使数字信号与射频信号很好地分离。微弱的射频信号可能遭到破坏,这样一来,无线设备工作性能就会恶化,甚至完全不能工作。

二.其次是射频电源中的供电电源易受环境噪声干扰



射频电路对于电源噪声相当灵敏,尤其是对毛刺电压和高频谐波。微控制设备会在每个内部时钟周期内短时间突然吸入大部分电流,这是由于现代微控制设备都采用 CMOS工艺制造。因此。假设一个微控制设备以lMHz的内部时钟频率运行,它将以此频率从电源提取电流。如果不采取合适的电源去耦.必将引起电源线上的电压毛刺。如果这些电压毛刺到达电路RF部分的电源引脚,严重时可能导致工作失效。

三.接着射频电源不合理的地线连接



如果射频电路的地线处理不当,可能产生一些奇怪的现象。对于数字电路设计,即使没有地线层,大多数数字电路功能也表现良好。而在RF频段,即使一根很短的地线也会如电感器一样作用。粗略地计算,每毫米长度的电感量约为l nH,433 MHz时10 toni 感抗约27Ω。如果不采用地线层,大多数地线将会较长,电路将无法具有设计的特性。



只有弄清出射频电源各组件的运行机理和相互间的影响,才能从根本上解决问题。
