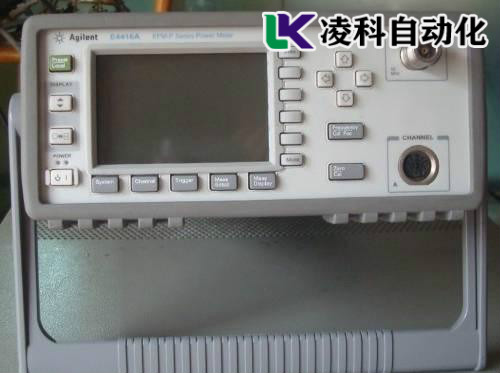

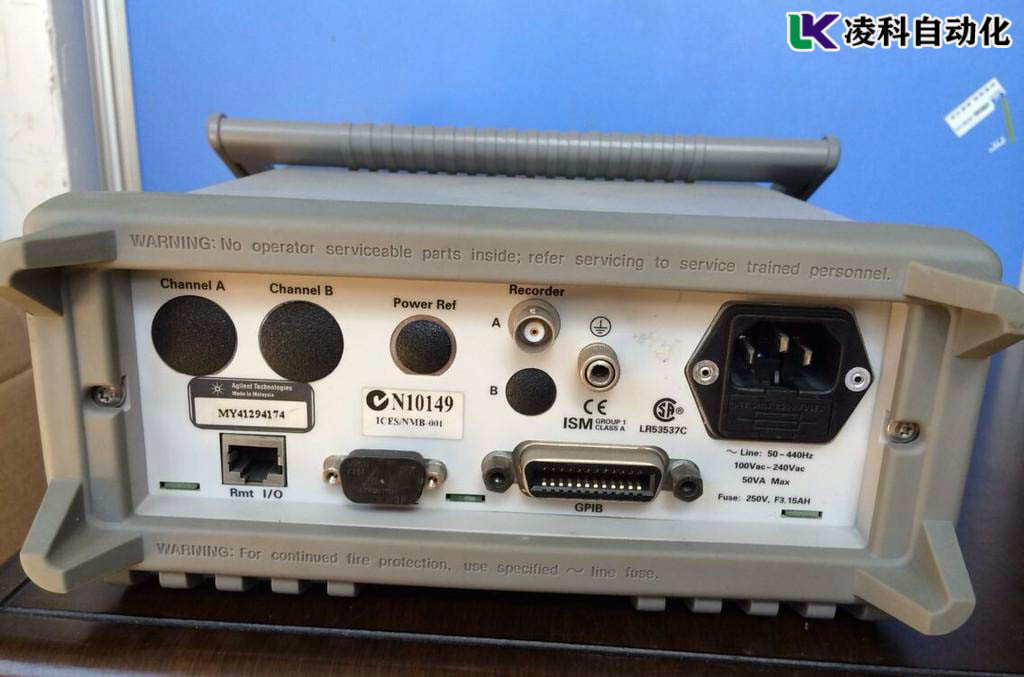

功率计,测量超差故障速成方法:曾经维修了一台国产的功率计,这台机器的故障听客户的反馈说时在工作时出现测量不准确,他们对功率计的电流与电压做了检测,测量差,显示的电流正常,功率比实际的高,功率计的功率范围一般的厂家在设计机器时还是预留很大的空间的,而在实际检测时发现这个已经超出了误差范围的很多倍,这样的情况下看不到机器也是无法分析的出具体的故障原因,只能推断出大概原因会是在电路上,而具体是哪段电路的故障还是要经过仪器检测后才能断定。
功率计测量超差的故障如何快速检测:收到这台功率计后上测试台检测,一般检测功率超差的机器我会通过外接先确定这个功率计大概超出了多少的功率而后再做打算,我常用的是灯泡测试法,先给它来个20V的电压,这时也是奇怪的显示的交流电压,电流与功率都是正常的,功率计较正常的相比超过了大约3%的电流的功率值,电压显示也是正常的。还是不死心拿来我们公司**精密的万用仪来检测,这时的显示数值也是偏大3%,拆开外壳观察线路板发现取样的信号分成电流和压两路来走的,那这个单片机的处理功能便会很大。
功率计测量超差故障的原因分析:这两个分别是接入外壳后级放大的,这个电压排法在功率计维修中很多见。记得上个月去一家半导体工厂维修了一台同样的功率计,当时这台机器的电流信号串联了一个w型的金属片,这样可以取样其上的电压,之后的取样电压再送放大电路,而电路上人一个可以调节的电阻,芯片检测明显也有一个损坏的,但是这个芯片不是原装的这个也是换上去的,上面的印字与型号品牌全无先用螺丝将可调的电阻调整,调整后并没有发现有什么改变,这个顺着转还是逆着转都没有任何的变化,因此放弃排查电阻,更换芯片后检测电路板上的电流,这个电流超大好几倍,改变功率计的取样原理后测试机器故障消除了。
功率计测量超差故障的维修思路:根据以往的维修经验来看我客户这台功率计测量超差的原因依然是在反馈电阻上,因为这个反馈电阻的大小不同因此改变了放大器的倍数,这个处理方法简单,只要根据原理将反馈电阻的数值减少便好了。这也是为了迎合反相放大器的原理,反相放大器的倍数与反馈电阻的在大小成正比,于是开始调整反馈电阻,这样需要通过电流来检测调整的是否可行。经过对可调电阻的调整后这台功率计,测量恢复正常,机器送给客户装机后用产品开始测试机器能正常运行。
