康沃变频器的主电源电路故障维修秘籍

来源:凌科时间:2019-08-09 16:10:18

   康沃变频器的主电源电路故障维修秘籍:维修康沃变频器主电源电路故障时除了考虑各元件的选择要匹配相应的功率之外,还要考虑电路缓冲问题。我们知道高压大容量电容在充电初始阶段的充电流是非常大的,如果不加限制,无论对康沃变频器电路元件还是康沃变频器输入电源的冲击都是相当大的,因此康沃变频器的电路设计上都有相应的对策。对微小功率的变频器而言,一般采用在充电回路上串联负温度系数热敏电阻(NTC)的办法,即常温下NTC的阻值较大,电路初始通电时可保证电容充电电流不会太大,一旦通电后NTC因发热阻值减小,此时电容的电压已经达到较高水平,因此充电电流既不会特别大,也不会影响电容向后级供电的需求。

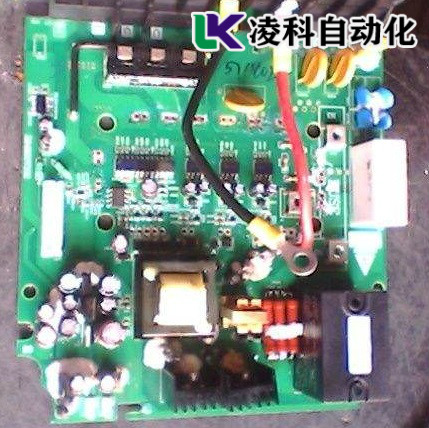

康沃变频器的主电源电路故障维修秘籍
   康沃变频器的主电源电路故障与三相交流电压的关系:三相交流电压经桥式整流后串联给高压电容充电中小型功率的康沃变频器的充电保护电路往往使用充电电阻和继电器的组合来实现缓冲保护。交流电源整流后通过串联的充电电阻R给电容充电,内部电路检测充电电压的大小,当电容电压上升至大于某个值时,继电器动作触点将充电电阻短路,此时康沃变频器的电流整流后直接给电容充电,因为电容上已经充电到一定电压,屏蔽充电电阻直接充电的电流冲击已经很小。电路的设计既避免了初始大电流的冲击,又避免了充电电阻对电路的持续影响,这是针对小功率的变频器使用。大功率的康沃变频器,其主电源电路的缓冲电路,原理结构与中小功率变频器差不多,只是将继电器换成了晶闸管,晶闸管不存在继电器机械触点的冲击,可通过很大的电流。
康沃变频器的主电源电路
   康沃变频器主电源电路故障维修总结:经过以上对机器的分析了解到这台康沃变频器主电源电路故障的主要原因是在电容的电压升高导致的,并且这个值已经超出了很高,导致继电器的动作触点将充电电阻短路。在对电容做检测后发现由于电容在高压的影响下电容器件出现损坏有漏电容液的迹象, 这种故障下重新的更换新的电容上去测试,新的电容装上去后整个康沃变频器恢复了正常的运行。另外康沃变频器电容上的电压通过电子电路检测反馈到主控制板,主控制板***控制6个IGBT的导通时序,既可以控制电抗器的电压正向叠加于电容,也可以控制电抗器电压在变频器制动减速时反向叠加于电容此时康沃变频器电容上的电荷能量就回馈给电网,因此电容上的直流电压非常稳定这种方法可以减轻很多电容故障。
