科尔摩根电路板控制板经常误报警故障的原因

来源:凌科时间:2019-08-21 15:57:50

   科尔摩根电路板控制板经常误报警故障的原因:电路板的经常性的报警故障,需要检测的地放太多了,对说使用过很久的机器还需要检测一下控制器主机和显示器,目测检查主机没有元件烧坏及腐蚀痕迹,通信线检查无断线现象,各组电源电压正常,平稳无纹波。取下光耦测试是否正常光耦的关系与控制板息息相关,与输入输出通信光耦相连接的元件如电阻、三极管、74HC14芯片都正常的情况下可通电检查CPU电路起振有波形,因板上元件不多,除去两片带程序的芯片 29F040和24C04 以外,将可测之74系列逻辑芯片全部取下测试,都是好的便可以排除此故障,如有问题还需要检测其他的原因。

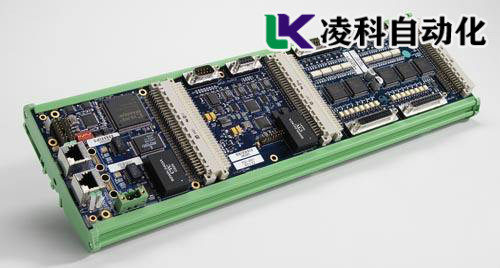

 科尔摩根电路板控制板经常误报警
   科尔摩根电路板控制板经常误报警故障:对于一些会经常性出现报警故障的机器来说,机器的内部不免存在一些隐患,或是时常发生的小毛病被忽视没注意的情况都有可能。比如:一台老化测试机控制板出现与 LED数码管显示屏不能通信故障,用户已经对调测试显示屏是好的。检修: 此数码管显示屏有一个特点,即需连接主机后,由主机与其握手通信,如果主机原因引起通信故障,显示器就无显示。拆开主机,找到相关通信接口,发现主机和显示器的通信是通过两个光耦 P121 来控制的,一个用于接收信号,另一个用于发送信两个分工明确,听工人说机器时常会出现反应迟钝的故障,这也说明机器的发送与接收功能有一定的故障,更换两个光耦后机器恢复了正常。

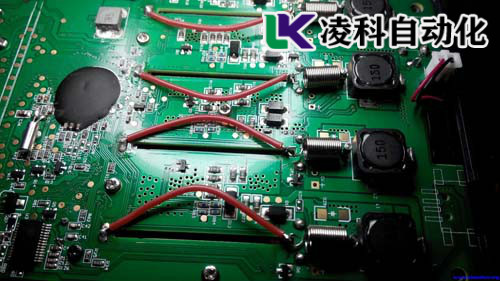

 科尔摩根电路板控制板经常误
   科尔摩根电路板控制板经常误报警故障的原因分析:我收到的这台科尔摩根电路板控制板故障是一个纺织机械纱线油盒控制板 ECO Lub.不能检测管道内是否有油,经常误报警。这个机器的故障原因是工厂的环境故障导致的,因为机器长期与油污打交道,导致机器内渗进油渍,这才是导致机器报警的原因。这家公司给纱键上油的机器上的一个控制装置,装置设置得很巧妙,由对称的两个电阻通电给管道加热(铝管直径约8mm),再由两个粘在管道上的 NTC 检测管道的温度,其中一个 NTC 离管道的加热部分比较远,另一个比较近,油从离得近的NTC一头流向另一头。如果管道有油流动,则油带走热量,使得两侧NTC检测的温度基本一致,误差较小。如果管道没有油流动,则离得近的 NTC 检测温升较快,温度误差足够大时触发报警,指示缺油。知道原理以后好办。测试相同温度下两个 NTC 阻值,发现阻值相差较大,必然导致检0 测误差。找两个温度特性一致的NTC更换,一切正常。
