SEW驱动器运行时停止工作维修实例借鉴

2020-02-18 19:11:51新闻中心

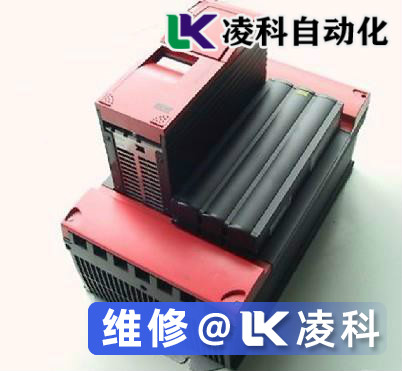

  我们一客户的SEW驱动器运行时停止工作维修故障,客户自己仔细测试了电路板,因为他们担心电路板被炸了,所以将电路板移到其他机器上,但电路板工作正常。但SEW驱动器运行时突然停止的故障仍然存在,项目已停止。现在怎么办?

  在仔细地装箱后,客户将100磅重的机器运送到我们凌科自动化进行免费的SEW驱动器维修评估。他们仍然很担心,要求在它到达凌科后改为紧急状态。对我们凌科来说没问题,这并不少见,我们真的很理解,因为随着生产期限的临近,恐慌程度可能会上升。

  当然,从来没有“只是一台SEW驱动器”那么简单。在对SEW驱动器进行评估后,我们的技术团队发现SEW驱动器运行时停止工作维修故障主要原因是坏风扇导致过热的,以及大量的油脂和污垢。我们凌科更换了坏的冷却风扇;清理了令人不安的油脂和污垢;更换了一些老化的部件;重新测试了接线连接、栅极电路、断路器和接触器。整个装置通电测试成功。

  当我们对SEW驱动器运行时停止工作维修前,也要对其工作原理进行了解:

  SEW驱动器第一级是转换器。该转换器由六个二极管组成,与管道系统中使用的止回阀相似。它们只允许电流在一个方向上流动。二极管符号中箭头所示的方向。例如,只要A相电压(电压类似于管道系统中的压力)比B相或C相电压更正,则该二极管将打开并允许电流流动。当B相变得比A相更正时,B相二极管将打开,而A相二极管将关闭。总线负极的3个二极管也是如此。因此,当每个二极管打开和关闭时,我们得到六个电流“脉冲”。这称为“六脉冲VFD”,这是当前SEW驱动器的标准配置。

  让我们假设SEW驱动器在480V电源系统上运行。480V的额定值为“ rms”或均方根。480V系统上的峰值为679V。如您所见,VFD直流总线的直流电压带有交流纹波。电压大约在580V至680V之间。

  我们可以通过添加一个电容器来消除直流母线上的交流纹波。电容器的工作方式类似于管道系统中的储存器或蓄能器。该电容器吸收交流纹波并提供平滑的直流电压。直流母线上的交流纹波通常小于3伏。因此,DC总线上的电压变为“大约” 650VDC。实际电压将取决于为驱动器供电的AC线的电压水平,电力系统上的电压不平衡水平,电动机负载,电力系统的阻抗以及驱动器上的任何电抗器或谐波滤波器。

  有时将交流电转换为直流电的二极管电桥转换器称为转换器。将直流电转换回交流电的转换器也是转换器,但是为了与二极管转换器区别开来,通常将其称为“逆变器”。在业界中,将任何DC-AC转换器称为逆变器已变得很普遍。

  通过上面对于SEW驱动器的工作原理介绍及SEW驱动器运行时停止工作维修方法,是不是自己也能动手来操练一番了呢
