电路板无输出故障维修现场

2020-02-23 09:41

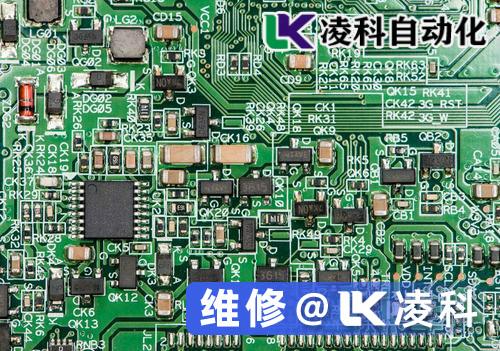

  济南的做石油开采的客户,联系到我们凌科让我们看下他的设备电路板无输出故障维修。因为距离常州太远,就远程指导客户把电路板拿下来并快递给我们检测维修。我们收到客户的无输出故障的电路板后,通过专业仪器的检测报价后,客户看了没问题再开始维修。

  在你开始修理电路板之前,你**先找出问题的根源。电路板无输出故障检测方法主要有:

  1.识别使用虚拟仪器的问题。交流电压用于测试未识别的管脚数。

  2.下一步是确定问题的位置。这就需要微观层面的检查来发现电路板故障的根源。

  3.将故障部分从电路板上移除,并将替换部分放置到位。

  电路板无输出问题检测结果分析:

  电路中的元件按以下三种组合之一排列:混合、并联或串联。由于通常不可能准确定位特征,所以**简单的分析方法是将有故障的PCB与同一品牌的功能PCB进行比较。这样,您就可以看到常见的签名。要比较签名,**检查所有有缺陷的印刷电路板之间的相似性,然后将它们与没有问题的pcb进行对比。对于每个元件,需要计算每个元件的电流、电感、电阻和电压,并与故障印刷电路板的每个特征进行对比,以确定后者的问题所在。

  电路板无输出故障的维修方法:

  清除有故障的PCB上的干焊料或部分磨损焊料沉淀物。这将刷新点并使检查签名更容易。

  由于印刷电路板上有大量的磁道,在检查过程中某些磁道极有可能受到损坏。为了补救这些步骤中造成的任何损坏,跨接导线是一种有助于轨道维修的工具。

  在** 后一步中,测试每个管脚以确定其功能。如果管脚的输出和输入符合数据表的规格,说明管脚状况良好。否则,**将其拆下。

  维修电路板无输出的主要步骤

  步骤1清洁印刷电路板

  使用异丙醇清洁PCB的受影响部分。区域清洁后,用压缩空气吹干酒精。

  步骤2取下损坏的衬垫

  使用Exacto刀轻轻地剥去损坏的旧衬垫。

  步骤3清除垫周围的层压板

  如果在相关区域看到任何烧焦的层压板,请确保在继续之前将其移除。

  步骤4去掉旧的焊锡面罩

  取一个牙签,用它来消除导体上残留的焊锡膜。

  步骤5用酒精清洗

  用异丙醇擦拭污点并用压缩空气吹干。或者,你可以用一块没有绒布的布。
