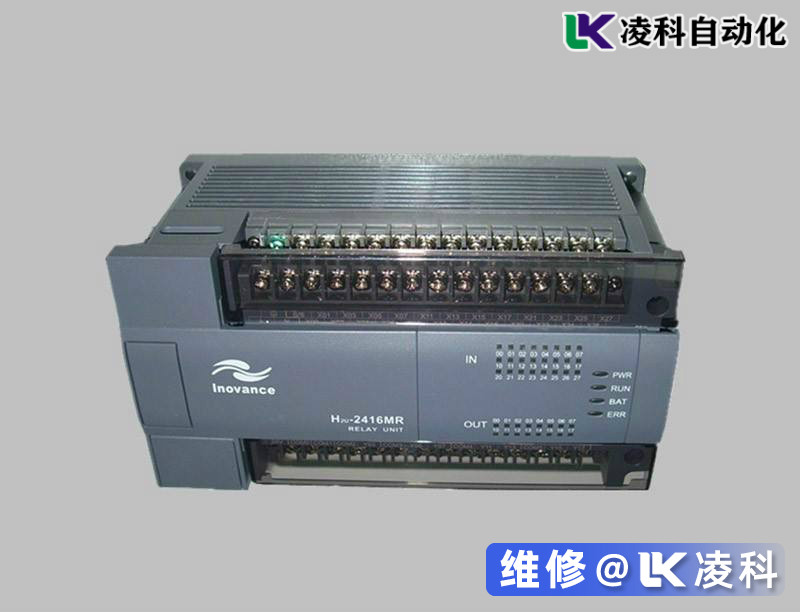

汇川PLC输入输出单元反常维修

2020-09-25 14:02:58新闻中心

  汇川PLC输入输出单元反常维修:假设分析的汇川PLC系统在最近的某个时候运行正常,因此将无法解决更典型的启动情况下的程序调试问题和接线错误。还假定使用某种形式的梯形逻辑而不是高级语言对PLC进行编程,并且讨论仅限于最常见的I / O模块类型,即那些支持数字输入,输出和模拟的模块。

  汇川PLC模拟量输入模块故障维修排除:

  模拟输入不是监视输入的开/关状态,而是测量电压或电流的实际值并将其传达给处理器。首先确定输入是否隔离,然后确定能源并验证其存在。接下来,更改由现场设备生成的电压或电流水平,确认更改反映在输入模块端子上,并确认与输入关联的地址内容反映了电压或电流的更改。但是,模拟模块还会带来另外两个复杂的问题。首先,模块上通常没有任何指示可反映输入电平,因此必须依靠外部仪表。

  第二个问题是规模问题:您必须确定设计模块的电压或电流范围,以及PLC中与该范围相关的数值范围。1-5VDC范围的输入可能会在PLC寄存器中产生从0到1000的变化。信号发送器可以直接连接到输入模块,如果模块没有正确响应,则必须将其更换。如果响应正确,则很可能是现场设备或接线出现问题。可以通过用信号发送器临时替换现场设备并观察PLC中信号变化的反应来测试现场布线。

  汇川PLC数字量输出模块块反常维修排除

  输出模块旨在根据PLC处理器中的指令在外部环境中进行一些更改。数字输出通常用于执行诸如启动发动机,打开指示灯和激活电磁阀之类的任务。控制PLC输出(例如输入)的能量通常不是由模块提供的,因此重要的是找出该能量来自何处。现场布线和设备中的故障会烧毁该保险丝,因此在继续操作之前,应检查其状况。许多模块都配备了“保险丝熔断”指示器,该指示灯显示哪个通道或模块的保险丝熔断了。这些保险丝可以从模块的正面进行检修,或者可能需要卸下甚至拆卸模块才能获得检修权。给他们。编程设备必须连接到PLC,并且必须确定与所讨论的输出关联的地址。可以在PLC内部通过“强制”打开或关闭输出,并且可以观察模块的反应。如果模块中的指示灯未反映强制状态,请更换输出模块。如果观察到指示器对强制状态有反应,请测量输出设备上的电压,以查看其随着输出状态的变化而变化。如果电压在变化,但是设备没有反应,则问题出在输出设备上。如果电压没有变化,则很可能在现场接线中发现了问题。如果不确定现场接线,可以暂时断开它,并可以将测试负载连接到模块。如果测试负载正常工作,则问题出在现场接线或现场设备上。使用测试负载而不是简单地断开现场布线很重要。

  汇川PLC模拟输出模块反常维修排除:

  模拟输出用于生成可变电压或电流,通常用于执行诸如加速变速驱动器,调整控制阀的位置或驱动面板指示器等任务。您必须确定模块设计要产生的电压或电流范围以及与该范围相关的数字刻度。在PLC中,DC范围为4-20 mA的输出可能会对从0到1000的变化做出反应。测试模拟输出的一种好方法是将与所讨论的输出关联的PLC寄存器中的数字“强制”为最小值,一半刻度和最大值,并测量在输出端产生的电压或电流。
