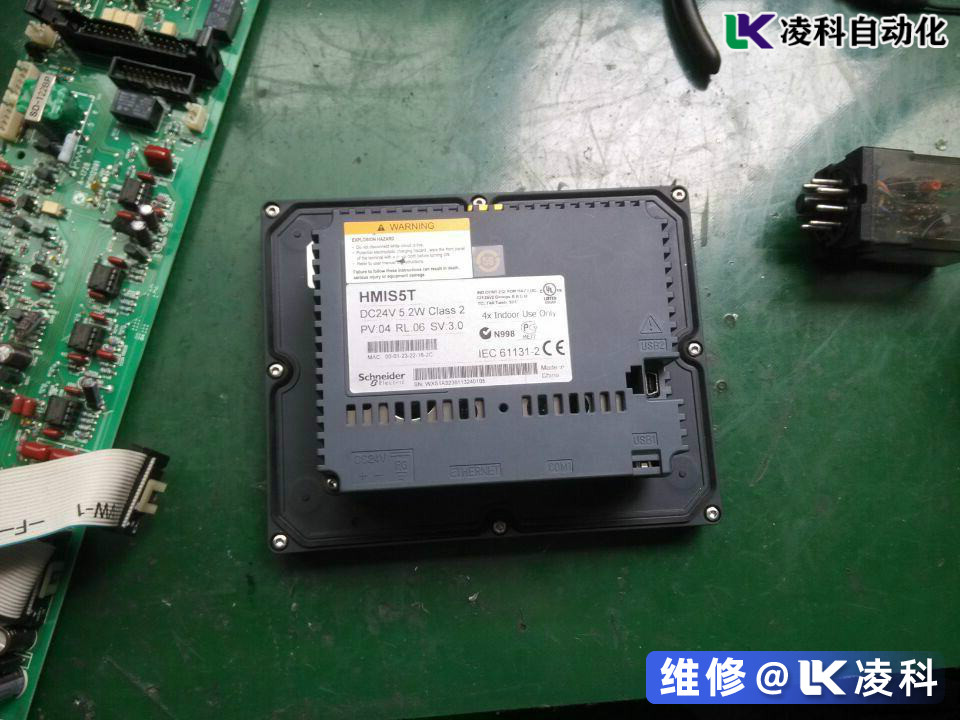

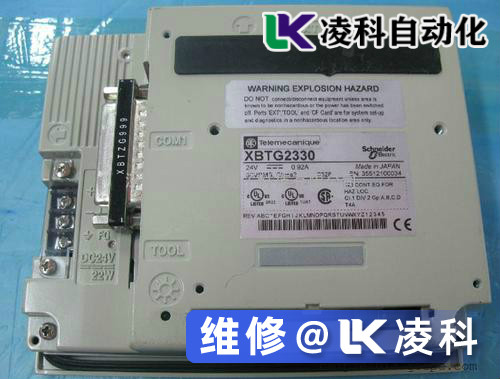

施耐德数控面板RS-232串行通信故障维修

2020-09-23 11:17:45新闻中心

  施耐德数控面板RS-232串行通信故障维修:RS-232串行通信控制协议无疑是在信号管理系统中控制Pro A / V数控面板的最常用方法。它用于控制视频投影仪,放大器,切换器,矩阵切换器,调光器等。与大多数技术一样,如果您对数控面板RS-232的工作原理和注意事项有基本的了解,则可以轻松解决使用RS-232时遇到的大多数问题。本文提供了一些基本的,实用的信息,可帮助您了解和解决RS-232连接问题。

  施耐德数控面板RS-232串行通信故障维修排除方法:

  施耐德数控面板RS-232连接的问题通常可以分为两组:由硬件或物理连接冲突引起的问题和由软件冲突引起的问题。具有讽刺意味的硬件是,将控制系统连接到数控面板时,安装人员遇到的最常见问题是其接线不正确。大多数控制系统仅需要将两条线连接到受控数控面板。控制系统上的发送(XMT)和接地(GND)引脚分别连接到受控数控面板上的接收(RCV)和接地(GND)引脚在控制系统需要从受控数控面板接收某种类型的响应的情况下,也将连接第三根导线。例如,当使用计算机通过其COM端口控制数控面板时,建议使用此接线。

  确认施耐德数控面板正确的连接

  除非所有引脚都贴上标签,否则如何确保在控制系统端口和受控数控面板端口之间进行了正确的布线?如果受控数控面板使用接线盒型连接器,则很容易使用电压表测试电压以确保正确连接。 在互连电缆就位并且电压表设置为“ DC”的情况下,测试端子块连接器上RCV引脚和GND引脚之间的电压。读数应在_12V和_6V之间。XMT行也应具有相同的读数如果在控制系统和受控数控面板之间的线路连接后,接收线路上的电压保持在0伏,则接收线路和发送线路可能会反转。

  施耐德数控面板软件导致RS-232串行通信故障
  如果在确认正确的数控面板连接后仍然遇到问题,则应确认控制系统和受控数控面板的通信软件属性设置。数控面板之间的正确通信要求对软件设置进行相同的设置。例如,如果受控数控面板的波特率设置为2400,则控制系统也必须设置为2400。必须设置相同的其他参数包括数据位,奇偶校验和停止位。数据位定义在单个字符中传输多少位。该数字可以在7到8之间变化。奇偶校验位定义在一个字节传输期间1的数目是奇数还是偶数。设置或重置此位以确保单次发送中的1的数目始终为奇数或偶数。如果接收方不关心奇偶校验,则可以将其设置为“无”。最后的停止位定义了数据传输的结束。该数字可以为0、1或2。大多数A / V数控面板的这些参数的标准设置分别为:8,无和1(也称为“ 8 n 1”)。
