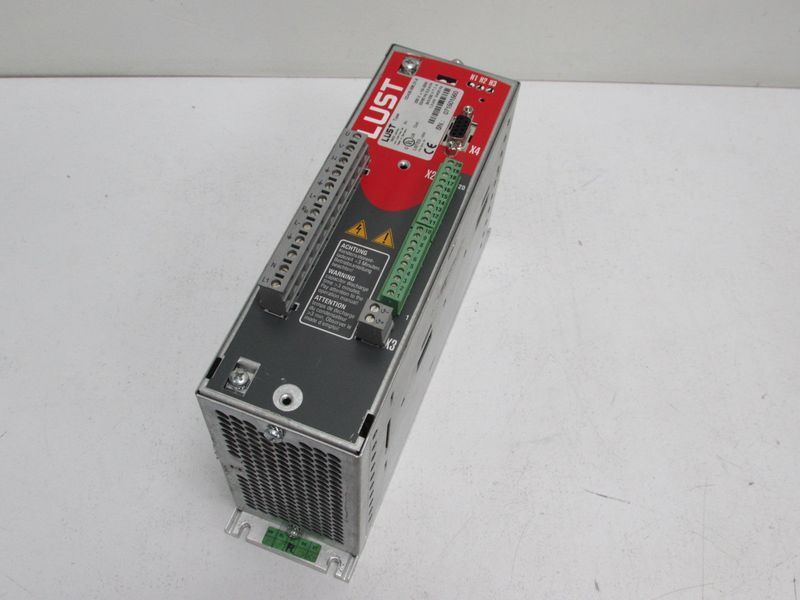

路斯特伺服驱动器无输入故障维修：伺服驱动器是许多工业和商业应用的主要组件，其中电机运行以完成任务。路斯特伺服驱动器 可以控制和保护电机，在某些应用中，甚至可以节省能源。但与任何系统组件一样，路斯特伺服驱动器 可能会出现故障。在这里，我们解释了工程师和工厂人员可以用来检查 路斯特伺服驱动器的一些故障排除技术。我们在此提供的主要无权力检查清单包括：安全 — 系统电压低于 10 Vdc。输入检查 — 作为二极管检查。直流总线检查 — 作为目视检查。输出检查——作为二极管检查

  路斯特伺服驱动器输入故障维修检查（在整流器处）

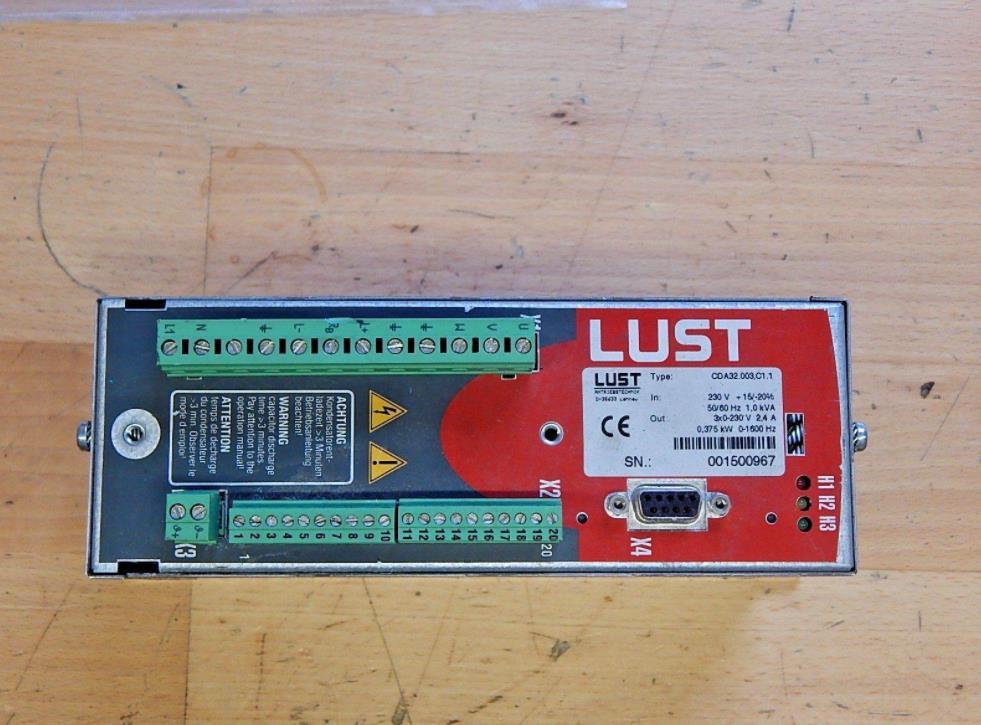

  在当今的路斯特伺服驱动器中，输入或整流器部分由输入二极管组成，这些二极管将输入的三相交流正弦波转换为整流后的直流电源。每相至少有两个二极管。它们位于相反的导电方向以允许全波整流。要检查输入部分，我们需要执行简单的二极管检查。这些检查包括测试每个相中两个二极管的正向和反向偏置方向。此过程使用驱动器上的输入端子 R/L1、S/L2、T/L3 和直流总线端子。如果您不确定输入端子的位置，请参阅路斯特伺服驱动器手册。

  将万用表设置为二极管检查，将 +（红色）导线连接到输入端子 (R/L1) 上，将 –（黑色）导线连接到 (+) 直流总线端子上。这将隔离正 R/L1 定相二极管。一个好的二极管应该在正向偏置方向上读取大约 0.5 Vdc。对 S/L2 和 T/L3 端子重复此过程，同时将 –（黑色）引线留在 (+) 直流总线端子上。

  注意：进行此测量时，请注意所有三个输入端子的一致性。0.5 Vdc 的测量值只是一个近似值，可能会根据 路斯特伺服驱动器 和型号尺寸而变化。如果在任何时候仪表读数为 0 V，则该二极管短路。

  下一步是检查二极管的反向偏置方向。将 –（黑色）万用表引线移至 R/L1 端子，并将 +（红色）万用表引线移至 (+) 直流总线端子。然后通过将 –（黑色）万用表引线移动到 S/L2 和 T/L3 端子来检查剩余的两个输入。在为驱动器的滤波电容器充电后，万用表应显示 (OL)。当仪表中的电源无法强制电流沿设定方向通过二极管时，就会发生 OL。

  我们现在完成了上面的二极管，需要检查整流器上剩余二极管的两个方向。我们首先将 +（红色）万用表引线放在 (-) 总线端子上，将 –（黑色）万用表引线放在 R/L1 端子上。这应该再次读取大约 0.5 Vdc。从那里，将 –（黑色）万用表引线移至剩余的 S/L2 和 T/L3 端子，同时寻找三个测量值之间的一致性。一些工程师认为它们之间的差异超过 0.05 Vdc 是一个不好的迹象，因为这可能意味着一个或多个二极管需要更换。

  将 -（黑色）万用表引线移至（-）dc 总线端子，将 +（红色）引线移至 R/L1 输入端子，然后检查 S/L2 和 T/L3 输入端子，再次确保在对滤波电容器充电一小段时间后，仪表读数为 OL。为滤波电容器充电时，时间会随着驱动器尺寸的变化而变化并增加。我们现在已经检查了两个偏置方向的所有二极管。如果在任何时候仪表读数为 0 V，则该二极管短路。

  维修路斯特伺服驱动器时的安全：

  我们关心的是您作为读者，因此如果您觉得自己没有执行这些测试的经验，请联系专业人士为您执行这些测试。即使在移除输入电源后，路斯特伺服驱动器 中仍会存在危及生命的电压和电流。在测试之前，请遵循手头系统的锁定/挂牌程序。完成后，遵循给定系统的弧闪程序并遵循当地法规。找到驱动器上的 +（正极）和 -（负极）直流总线端子。如果您不确定这些端子的位置，请参阅设备手册或联系 路斯特伺服驱动器制造商。

万用表应至少具有 1,000-V CAT III 额定值和进行二极管检查的能力。将万用表设置为 Vdc。将电表的 +（红色）和 -（黑色）引线连接到 路斯特伺服驱动器上的直流总线端子。如果该值高于 10 Vdc 但正在降低，请等待，直到超出的直流母线电压低于 10 Vdc。该时间因驱动器容量而异。如果电压不低于 10 Vdc，请确保移除驱动器的输入电源或联系 路斯特伺服驱动器 制造商或安装人员。
