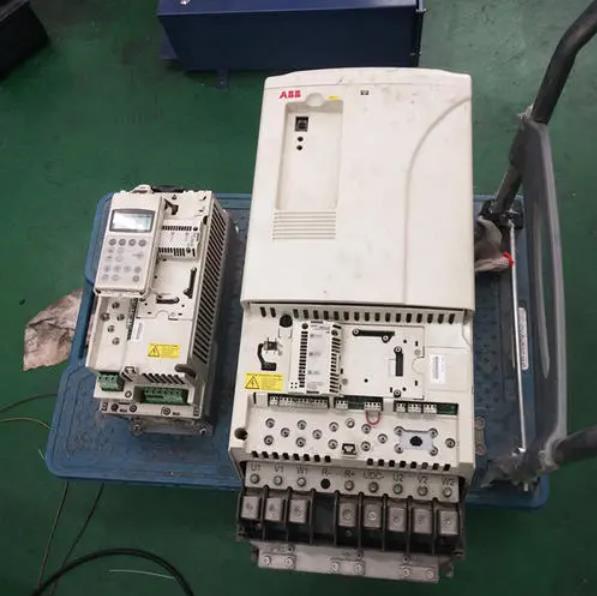

ABB变频器维修故障处理

2021-09-15 10:44:57新闻中心

  ABB变频器维修故障分析:

   1、冷却系统

  散热系统主要包括散热片和散热风扇。冷却风扇的寿命较短。当ABB变频器接近使用寿命时,风扇产生振动,噪音增大,风扇停止, 变频器跳闸,IGBT 过热。 散热风扇的寿命受轴承的限制,约为10000~35000h。变流器连续运行时,应每2~3年更换一次风机或轴承。为了延长风扇的使用寿命,有些产品的风扇只在变频器运行时运行。

  2、外界电磁感应的干扰

  如果转换器周围有干扰源,它们会通过辐射线或电源线侵入转换器,导致ABB变频器控制回路出现故障,运行异常或停机,甚至严重损坏转换器。降低噪声干扰的具体方法有: 在变流器周围所有继电器和接触器的控制线圈上安装吸收装置,如RC浪涌吸收器,不超过20cm,防止浪涌电压;

  尽量缩短控制回路不超过5mm,并与主回路保持10cm以上的距离;当变频器距离电机较远(100m以上)时,可加大导体截面积,保证线压降在2%以内。同时, 应加装换流器输出电抗器,以补偿电容器因距离远而产生的充电电流分布。

  ABB变频器接地端子应按规定接地并可靠地置于专用接地点,不得与焊接、电源接地混用。安装在变流器输入端的无线电噪声滤波器可以减少输入的高次谐波,从而减少从电源线到电子设备的噪声影响。同时,在输出端安装无线电噪声滤波器可以降低输出端的线路噪声。

  ABB变频器IGBT模块故障维修的检测方法

  1.判断极性

  选择R*1KΩ,若一极与其他两极的电阻为无穷大,换笔后仍为无穷大,则该极为G。再测另两极,若电阻为无穷大,则变为换笔后降低,判断红笔接C,黑笔接E。

  2.判断万用表

  选择R*10KΩ,黑笔接C,红笔接E,电阻为零。当手指同时触摸G和C时,触发ABB变频器IGBT导通,万用表转向阻值较小的方向并指示一定值。如果 再次触摸G和E时IGBT停止,万用表指向零,则判断ABB变频器IGBT正常。

  ABB变频器维修测试注意事项

  任何指针式万用表均可用于检测ABB变频器IGBT。判断IGBT时必须选择R*10KΩ,因为低于R*1KΩ时内部电池电压过低,测试时ABB变频器IGBT不能导通,无法判断IGBT。该方法还可用于检测功率场效应晶体管(P-MOSFET)的质量。
