发那科FANUC伺服驱动器电路板故障维修基础指南：发那科(FANUC)伺服驱动器作为数控机床和工业自动化设备的核心部件，其稳定运行对生产效率和产品质量至关重要。然而，由于工作环境复杂、负载变化大以及长期运行等因素，伺服驱动器电路板常会出现各种硬件故障。我们公司有着丰富的维修经验和强大的技术团队，欢迎来电咨询。

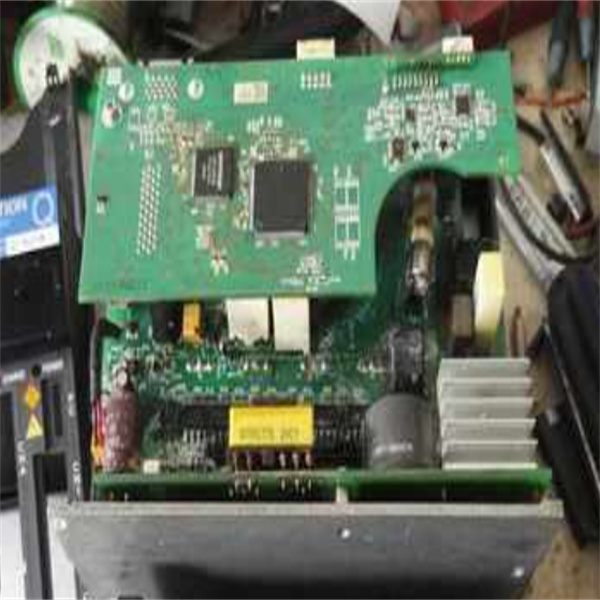

常见硬件故障类型及表现

发那科FANUC伺服驱动器电路板硬件故障表现形式多样，准确识别故障类型是成功维修的第一步。根据维修实践和案例分析，这些故障主要可分为以下几大类，每种类型都有其特定的症状和影响。

电源电路故障是最为常见的硬件问题之一。在FANUC伺服系统中，电源电路负责为整个驱动器提供稳定的工作电压，一旦出现故障，往往会导致系统无法正常启动或运行中突然停机。典型的电源故障包括：+15V/+24V电源负载软击穿，表现为通电即烧保险丝，测量对地电阻显著降低（如正常板为1.3KΩ而故障板仅为300Ω）；DC-DC转换电路异常，如24V转5V/3.3V电路无输出，可能由于降压芯片周边元件损坏（如2.4kΩ贴片电阻阻值异常变为12.3kΩ）或电容焊反导致短路；以及主电源检测电阻烧断（如10Ω检测电阻烧毁导致直流母线电压异常）。

功率元件损坏是另一类高发故障，通常与过载、散热不良或电压冲击有关。IGBT模块击穿是功率级典型故障，会直接导致驱动器无法驱动电机，并可能伴随”转换器DC充电异常”报警（如显示”33″报警代码）。IPM智能功率模块故障也较为常见，表现为特定轴运动时出现”n轴误差过大”报警（如420报警），检查可发现模块管脚上拉电阻爆裂（如标称300Ω的R242电阻损坏）。此外，电源开关管（如V69）和稳压管（如V32）损坏会导致开关电源异常发烫或”欠压”报警灯闪亮。

集成电路与半导体元件故障往往导致控制系统功能异常。比较器（如LM339）内部软击穿会造成电源短路，表现为特定管脚间电阻异常（如+15V脚对输出脚电阻从正常6KΩ降至150Ω）。运算放大器（如TL084）失效可能导致电机单向运转故障。存储器芯片（如29F040）损坏则会造成程序丢失或无法写入，尤其当IC座焊反导致芯片插反时，通电后往往造成不可逆损坏。此外，逻辑门电路（如FZHI01与非门）故障会引起制动逻辑异常，导致停车时间过长等问题。

被动元件与连接性问题虽然看似简单，但实际维修中却经常遇到。贴片电阻阻值漂移或开路（如2.4kΩ电阻变为12.3kΩ）会破坏电压转换电路的正常工作。电解电容极性焊反（特别是锂电容）会导致局部短路和元件发烫，但有趣的是，有时即使测量阻值仍显示短路（200Ω），更换后电压输出却能恢复正常。限流电阻（如R185）阻值变大会造成稳压管输出电压不足（如从10V降至9.5V），引发连锁故障反应。此外，电路板连接器氧化、接触不良或信号线断裂也会导致间歇性故障，增加诊断难度。

了解这些常见故障类型及其表现特征，有助于维修人员在面对FANUC伺服驱动器故障时快速定位问题区域，为后续的精确诊断和有效维修奠定基础。值得注意的是，实际维修中经常会遇到多种故障并存的复杂情况，这就要求维修人员具备系统思维，能够识别故障之间的因果关系，制定合理的维修顺序。

故障诊断方法与技巧

面对FANUC伺服驱动器电路板故障，采用科学有效的诊断方法是成功维修的关键。针对不同类型的故障特点和维修条件，技术人员需要灵活运用多种诊断技巧，从简单到复杂，由表及里逐步排查，最终准确定位故障点。以下是经过实践验证的几种高效诊断方法。

电阻比对法是诊断电源负载短路故障的首选方法，特别适用于无法通电检查的情况。当遇到伺服板通电即烧保险丝的问题时，可先测量关键电源点对地电阻，如+15V正常板对地电阻为1.3KΩ，而故障板可能低至300Ω，表明存在负载局部短路。对于采用放射型印刷电路结构的伺服板，由于无法简单切割电路或拆卸元件，传统维修方法往往束手无策。此时，电阻比对法显示出独特优势——无需切割电路或焊脱元件，直接测量电源端与各集成电路相关管脚间的电阻值，并与正常板进行对应值比较。在实际操作中，应优先分析厚膜块内部电路和集成块管脚功能图，筛选出主要测试点进行测量。例如，某案例中测量到Q7(LM339)的3脚(+15V)对14脚(输出)电阻为150Ω(正常应为6KΩ)，更换Q7后故障排除，确认是内部软击穿引起的电源短路。

分步模拟法特别适用于诊断快速过程的电路故障，如步进电机自动升降速、直流调速器停车制动等瞬间完成的控制过程。这类故障因过程短暂，常规仪表难以跟踪检测，诊断极为困难。分步模拟法将快速过程分解为多个步骤，通过逐步改变设定量(如速度指令、速度反馈和电流反馈)，检测相关电路信号，对照逻辑关系找出故障点。例如，某5V型直流可控硅主驱动停车时间过长故障，通过分析制动过程分为三步：本桥逆变释放能量→自动换桥再生制动→再次换桥电路复原。将这一过程细分为八个步骤列表，逐步测试发现当速度指令由1变0时，”a后移”和”积分停止”信号异常保持高电平(应为低电平)，最终定位到A2板中与非门D106(FZHI01)损坏，更换后故障排除。

温度检测与VI曲线扫描是诊断疑难故障的有效辅助手段。对于可以通电但工作不稳定的电路板，可采用点温计测量各元件温度，温升异常的元件很可能是故障源9。VI曲线扫描技术则通过比较正常板与故障板相应节点的电压-电流特性曲线差异来定位故障，特别适用于电容器在线泄漏等万用表难以检测的故障。实际操作中，可先从电路板端口开始比较测试，然后逐步深入，尤其要重视电容器的对比测试。当缺乏参考板时，也可通过ASA-VI曲线扫描测试对测试库未涵盖的器件进行比较分析，扩展故障检测范围。

目视检查与基础测量是所有维修工作的第一步，却经常被忽视而导致维修走弯路。经验丰富的维修人员会首先进行细致的目视检查，必要时使用放大镜观察：检查印刷电路是否有断线、短路或破损；查看电阻、电容、电感、二极管、晶体管等元件是否有明显损坏或脱焊；观察是否有维修痕迹及之前维修中的错误操作(如元件焊反、错插等)。目检后，应使用万用表测量电路板电源与地之间的电阻，通常不应小于70Ω。若电阻过小(仅几欧姆或十几欧姆)，表明板上元件存在击穿或部分损坏。然后可依次检测晶体管、场效应管、拨码开关等关键元件的电阻值，先排除简单问题再处理复杂故障。

PC接口信号分析法适用于判断故障位于数控系统还是机床电气部分。由于数控机床各单元(除驱动器外)与数控系统间都通过PC接口(I/O)传递信号，许多故障会反映在接口信号状态上。通过查阅PC机床侧的I/O信号当前状态与正常状态对比表，可以快速定位异常信号，再根据外部逻辑关系找出故障原因。这种方法避免了分析复杂梯形图程序的困难，简便快捷，特别适合熟悉PC接口信号的技术人员使用。

在实际维修工作中，这些诊断方法往往需要综合运用，根据故障现象和维修条件灵活选择。例如，面对一块外观脏污且输出级烧损严重的故障板，应首先清洁并修复输出级，切忌贸然通电；处理多种故障并存的情况时，需分析故障间的因果关系，制定合理维修顺序，如”开关电源→欠压报警→电机运转”。掌握这些系统化的诊断方法与技巧，能够显著提高FANUC伺服驱动器电路板的维修效率与成功率。
