罗克韦尔AB触摸屏无法正常通讯故障维修省心省力：罗克韦尔AB触摸屏作为工业自动化控制系统中的重要人机交互设备，其稳定的通讯性能直接关系到整个生产线的正常运行。在实际应用中，触摸屏与PLC、控制器等设备之间的通讯故障较为常见，其中硬件故障占据了相当大的比例。我们公司有着丰富的维修经验和强大的技术团队，欢迎来电咨询。

一、 罗克韦尔AB触摸屏无法正常通讯硬件故障分类与原因分析

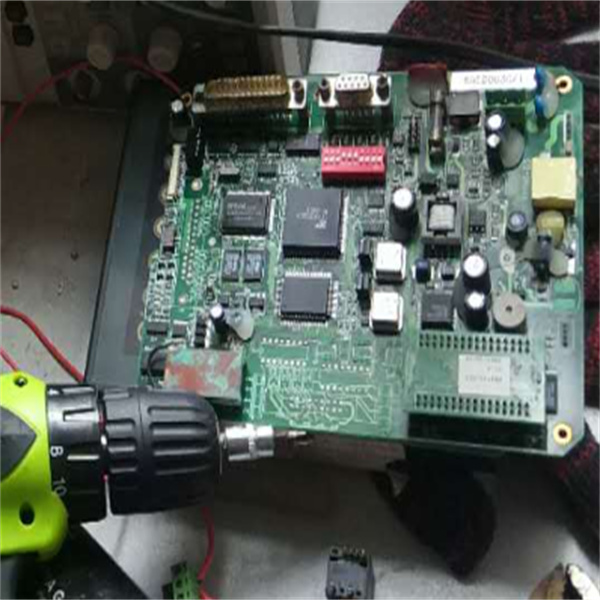

1.1 通讯接口模块故障

通讯接口模块是触摸屏与外部设备连接的直接部件，也是最容易出现故障的部位之一。其故障原因主要包括以下几个方面：

• 物理损坏：在工业现场，触摸屏的通讯接口可能会因插拔不当、外力撞击、灰尘堆积等原因造成物理损坏。例如，RJ45以太网接口的水晶头插槽可能因频繁插拔导致弹片变形或断裂，RS232/RS485接口的针脚可能因撞击而弯曲、折断，或者接口外壳损坏导致内部电路暴露。
• 电路烧毁：过电压、过电流是导致通讯接口模块电路烧毁的主要原因。当外部设备出现电源故障，或者在连接过程中出现静电放电、接线错误等情况时，过高的电压或电流会通过通讯接口进入触摸屏内部，烧毁接口模块的芯片、电阻、电容等元器件。
• 芯片老化：随着触摸屏使用时间的增长，通讯接口模块中的芯片（如通讯控制器芯片、电平转换芯片等）会因长时间工作而出现老化现象。芯片的性能逐渐下降，可能导致信号传输不稳定、通讯速率降低，甚至完全无法通讯。

1.2 内部通讯电路故障

内部通讯电路是触摸屏处理通讯信号的核心部分，其故障会直接影响信号的处理和传输。常见的故障原因有：

• 元器件损坏：内部通讯电路中的电阻、电容、电感等无源元器件，以及三极管、二极管等有源元器件，可能因质量问题、电压波动、温度过高而损坏。例如，电容可能出现鼓包、漏液现象，电阻可能因过流而烧毁，三极管可能因击穿而失效。这些元器件的损坏会导致通讯电路的参数发生变化，无法正常处理信号。
• 线路虚焊或断路：触摸屏在生产过程中，如果焊接工艺不佳，或者在使用过程中受到振动、温度变化等因素的影响，内部通讯电路的线路可能会出现虚焊或断路的情况。虚焊会导致信号接触不良，出现通讯时断时续的现象；断路则会直接导致信号无法传输，通讯中断。
• 逻辑电路故障：内部通讯电路中的逻辑控制芯片（如FPGA、CPLD等）负责对通讯数据进行逻辑处理和时序控制。如果逻辑芯片出现程序错乱、硬件损坏等问题，会导致通讯数据的解析错误，无法实现正常的通讯交互。

1.3 电源模块故障

电源模块为触摸屏的通讯硬件系统提供稳定的工作电压（如5V、12V、24V等），电源模块故障会导致通讯系统无法获得正常的供电，从而出现通讯故障。其故障原因主要包括：

• 电源适配器损坏：对于需要外部电源适配器供电的触摸屏，电源适配器可能因长时间工作、电压不稳、进水等原因而损坏，导致输出电压不足或无输出。
• 内部电源电路故障：触摸屏内部的电源转换电路（如开关电源电路、线性电源电路）中的元器件（如电源管理芯片、整流桥、滤波电容等）可能出现损坏，导致无法将输入电压转换为通讯系统所需的稳定电压。例如，滤波电容损坏会导致输出电压纹波过大，影响通讯电路的正常工作。
• 电源接口接触不良：触摸屏的电源接口可能因插拔频繁、灰尘污染等原因出现接触不良的情况，导致供电不稳定，通讯系统时而正常时而故障。

1.4 连接线缆故障

连接线缆是触摸屏与外部设备之间传输通讯信号的介质，其故障也是导致通讯异常的常见原因。具体原因如下：

• 线缆断裂：在工业现场，连接线缆可能会因拉扯、挤压、磨损等原因导致内部导线断裂。尤其是在移动设备或振动较大的环境中，线缆的断裂概率更高。线缆断裂会导致信号传输中断。
• 线缆短路：线缆的绝缘层可能因老化、破损而导致内部导线短路。短路会导致通讯信号失真，甚至可能烧毁触摸屏或外部设备的通讯接口。
• 接触不良：线缆的接头（如水晶头、DB9接头等）可能因压接不牢固、氧化、灰尘堆积等原因出现接触不良的情况。接触不良会导致信号传输不稳定，出现通讯丢包、误码等现象。
• 线缆选型不当：如果选用的线缆不符合通讯要求，例如线缆的阻抗不匹配、屏蔽性能差等，会导致信号衰减、干扰增大，影响通讯质量。例如，以太网通讯需要使用阻抗为100Ω的双绞线，如果使用了阻抗不匹配的线缆，会导致信号反射，降低通讯速率和稳定性。

二、 罗克韦尔AB触摸屏通讯硬件故障维修方法

2.1 通讯接口模块故障维修

针对通讯接口模块的不同故障情况，可采取以下维修方法：

• 物理损坏维修：如果通讯接口只是轻微的物理损坏，如RJ45接口的弹片变形，可使用镊子等工具小心地将弹片复位；如果接口针脚弯曲，可使用镊子将针脚矫正至正确位置。如果接口损坏严重，如外壳破裂、针脚折断，则需要更换整个通讯接口模块。更换接口模块时，需先拆卸触摸屏的外壳，找到接口模块的安装位置，焊下损坏的模块，然后将新的模块焊接到电路板上，注意焊接时要确保焊点牢固、无虚焊。
• 电路烧毁维修：当通讯接口模块电路烧毁时，首先需要使用万用表检测接口模块周围的元器件，找出烧毁的芯片、电阻、电容等部件。然后，使用电烙铁将损坏的元器件焊下，更换为型号、参数相同的新元器件。更换完成后，需要对焊接部位进行清理，去除残留的焊锡和杂物。最后，通电测试通讯接口是否能正常工作。
• 芯片老化维修：如果确定是通讯接口模块中的芯片老化导致故障，需要更换老化的芯片。更换芯片前，需确认芯片的型号和封装类型，选择合适的替换芯片。更换时，使用热风枪或电烙铁将老化的芯片取下，然后将新芯片焊接到电路板上，确保芯片的引脚与电路板上的焊盘准确对齐，焊接牢固。

2.2 内部通讯电路故障维修

内部通讯电路故障的维修相对复杂，需要具备一定的电子电路知识和焊接技能，具体维修方法如下：

• 元器件损坏维修：使用万用表、示波器等工具检测内部通讯电路中的元器件，找出损坏的元器件。对于损坏的电阻、电容、二极管等无源元器件，直接焊下更换即可；对于损坏的三极管、芯片等有源元器件，需要确认其型号和参数，选择相同型号的替换件进行更换。更换完成后，需要检查电路的连接是否正确，确保没有因更换元器件导致线路短路或断路。
• 线路虚焊或断路维修：对于线路虚焊的情况，可使用电烙铁对虚焊部位进行补焊，确保焊点牢固；对于线路断路的情况，需要先找到断路的位置，然后使用导线将断路的两端连接起来，或者更换损坏的电路板。在查找断路位置时，可使用万用表的通断档，逐段检测电路的通断情况。
• 逻辑电路故障维修：如果逻辑电路故障是由于程序错乱导致的，可尝试对触摸屏进行固件升级，恢复逻辑芯片的正常程序；如果是逻辑芯片硬件损坏，则需要更换逻辑芯片。更换逻辑芯片时，需要注意芯片的引脚定义和安装方向，避免因安装错误导致更大的故障。

2.3 电源模块故障维修

电源模块故障的维修方法如下：

• 电源适配器损坏维修：如果是电源适配器损坏，首先检查电源适配器的指示灯是否亮，如果指示灯不亮，可使用万用表检测电源适配器的输出电压是否正常。如果输出电压为零或远低于额定电压，则需要更换电源适配器。更换时，需选择与触摸屏匹配的电源适配器，确保其输出电压、电流等参数符合要求。
• 内部电源电路故障维修：打开触摸屏外壳，检查内部电源电路中的元器件是否有明显的损坏迹象，如电容鼓包、整流桥烧毁等。使用万用表检测电源管理芯片的输入电压和输出电压是否正常。如果发现损坏的元器件，焊下更换为相同型号的元器件。更换完成后，通电测试电源电路的输出电压是否稳定，是否符合通讯系统的要求。
• 电源接口接触不良维修：如果是电源接口接触不良，可先清理接口处的灰尘和杂物，然后使用镊子调整接口的弹片，使其与电源插头接触紧密。如果接口损坏严重，则需要更换电源接口。更换电源接口时，需将旧接口焊下，然后将新接口焊接到电路板上。

2.4 连接线缆故障维修

连接线缆故障的维修相对简单，具体方法如下：

• 线缆断裂维修：如果线缆断裂，可使用万用表的通断档检测断裂的位置，然后将断裂的两端剪断，重新剥线、压接接头，或者更换新的线缆。在压接接头时，需确保压接牢固，线序正确。
• 线缆短路维修：如果线缆短路，可使用万用表的电阻档检测短路的位置，然后将短路的部分剪断，重新连接，或者更换新的线缆。如果是线缆绝缘层破损导致的短路，可使用绝缘胶带对破损处进行包裹绝缘处理，但这种方法仅适用于临时应急，长期使用建议更换新线缆。
• 接触不良维修：对于线缆接头接触不良的情况，可先清理接头处的氧化层和灰尘，然后重新插拔接头，确保接触紧密。如果接头压接不牢固，可重新压接接头，或者更换新的接头。
• 线缆选型不当维修：如果是线缆选型不当导致的通讯故障，需要更换符合通讯要求的线缆。例如，以太网通讯应使用标准的Cat5e或Cat6双绞线，RS485通讯应使用屏蔽双绞线，以减少信号干扰。

三、 总结与展望

罗克韦尔AB触摸屏无法正常通讯的硬件故障原因复杂多样，涉及通讯接口模块、内部通讯电路、电源模块和连接线缆等多个方面。本文通过对这些故障原因的详细分析，提供了针对性的维修方法和步骤，并强调了故障维修后的测试与验证以及日常的预防措施。

在实际的工业现场故障排查中，技术人员应根据具体情况，结合本文介绍的方法和工具，逐步缩小故障范围，准确判断故障点，并采取有效的维修措施。同时，加强对触摸屏通讯硬件系统的日常维护与保养，能够有效减少故障的发生，提高设备的运行可靠性。

随着工业自动化技术的不断发展，罗克韦尔AB触摸屏的功能也在不断升级，其通讯硬件系统也将更加复杂和智能化。未来，我们需要不断学习和掌握新的技术知识，提高故障排查和维修的能力，以适应自动化系统发展的需求。同时，也期待罗克韦尔公司能够推出更加可靠、易维护的触摸屏产品，为工业自动化的发展提供更好的支持。
