施耐德UPS电源不显示故障维修实力说话：施耐德（Schneider Electric）及旗下 APC 系列 UPS，广泛用于数据中心、产线控制柜、服务器机房、医疗设备和自动化系统，承担市电异常时的不间断供电、稳压和断电保护。UPS“不显示”是现场高频故障：按开机键没反应、面板全黑、指示灯不亮、LCD 亮一下就灭、屏保后唤不醒、Web 能通但本地屏无字，或者蜂鸣器不响、风扇不转、输出全无。

一、故障现象与主要原因

施耐德/APC UPS 不显示可归为市电与输入回路、电池与辅助电源、面板显示与通信、主控与固件、功率板与保护五类。现场大量案例里，黑屏首先不是“主板死了”：墙插没电、输入断路器跳、漏保误跳、电源线烧蚀、电池单节低于 10.5 V、内置电池插头氧化、屏保模式没退出，都会让操作者以为 UPS 坏了。高温、潮湿、雷涌、长期不满充、电池 3–5 年老化、控制柜积尘，会把这些隐患放大。

市电与输入回路方面，220 V 缺相、零火线反、插座接触电阻大、C14/C20 插头烧黑、上游 PDU 空开跳、输入侧漏保对 UPS 整流电流误动作，都会让机器“像没上电”。部分机型有市电检测电路，市电畸变或检测回路异常且不支持无市电启动时，UPS 会直接关显示、不出声。这类问题特征是：换一个墙插或合上空开后，蜂鸣器响一下、LCD 亮起。

电池与辅助电源方面，施耐德/APC 很多机型开机自检要先看到电池电压；电池组断线、端子氧化、单节亏电、内置保险熔断，主控会进“Battery Low Lockout / 无电池保护”，把所有输出和显示关掉。 辅助电源把电池或整流后的直流变成面板 5 V/12 V、控制板待机电，辅助电源芯片、启动电阻、小开关变压器、整流二极管坏，就会出现“全黑、按任何键没反应”。电池用了 3–5 年、内阻翻倍、充满也掉压，是不显示的高频根因。

面板显示与通信方面，LCD 屏本身、按键板、显示屏排线、mini-HDMI/FFC 连接线、NMC 网管卡都会出问题。Smart-UPS Modular Ultra 类机型，显示屏后 mini-HDMI 线松、NMC/Display 固件卡 Bootloader、屏固件装错，都会整屏空白；Back-UPS 机型常是“Power-Saving Mode”节能模式——按 DISPLAY 键 2 秒才亮，60 秒无操作又灭。 Web 能访问但本地屏黑，大概率屏模块或排线，不一定是 UPS 不工作。

主控与固件方面，MCU 死机、固件崩溃、显示固件卡在 loader、Brain Dead 状态、固件版本和屏不匹配，会黑屏或蓝屏。APC 老机型可做“断负载—拔市电—拆电池—按住 ON 5 秒—装电池—上电”的冷复位；新机型用隐藏复位孔或 Console 口刷正确 NMC/Display 固件。 这类故障系统可能仍在旁路供电，但本地人机界面看不到。

二、诊断与排查思路

排查不显示宜“先外后内、先电后板、先屏后主控”：别一上来拆功率板。第一步看现象——全黑无蜂鸣、指示灯微闪、风扇转但屏黑、Web 能通屏不亮、上电继电器吸一下就保护，各对应不同层。

先查市电与输入：墙插用台灯/万用表测 220 V±10%，看 UPS 背后输入空开、漏保、C19/C20 插头有无烧痕；PDU 供电的查上游断路器。合空开、换插座、拔掉负载再按 ON 3–5 秒，能亮就是输入/负载/空开问题。

再查电池与辅助电源：断市电，量内置/外置电池组总压，单节铅酸 12 V 电池低于 10.5 V 算亏电，内阻超初值 2 倍算老化；电池插头重拔插、清氧化、紧汇流排。不带电池但插市电仍全黑，查辅助电源和输入保险；带新电池能亮、带旧电池不亮，电池是主因。 部分机型“无电池不许开机”，别拿没电池硬开机。

接着查面板显示与通信：进节能模式按 DISPLAY/SELECT 2 秒；开盖看 LCD 排线、mini-HDMI、ZIF 座有无松脱；NMC 状态灯橙/闪/不闪对应不同固件状态。 屏背光灯不亮但继电器吸合、风扇转，多查屏模块；屏有背光辉但无字，查主控给屏的视频/串口；Web/SNMP 能通本地屏黑，直接怀疑显示屏组件。

再查主控与固件：做 Brain Dead 冷复位，Console 口读固件版，NMC/Display 固件装错就刷原厂同机型包；MCU 死机复位后能进自检，固件装错复位完仍黑。别用 Windows 通用屏驱硬刷工业屏。

三、维修处理办法

市电与输入类：插头烧黑换原厂电源线，墙插换 16 A 接地插座；输入空开跳查是否漏保误动、负载短路，不盲目加大空开；PDU 和变频器/大功率电机分开回路，加浪涌保护器。修完量输入 L/N/PE 电压和零地电压，零地电压异常先查接地。

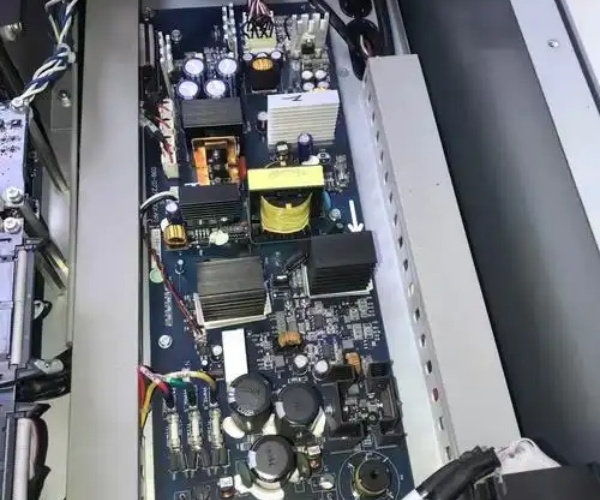

电池与辅助电源类：单节 10.5 V 以下先均充 12–24 小时，仍起不来整组换；铅酸 3–5 年、内阻翻倍、鼓包漏液直接换。电池保险、输入慢熔保险用同规格（电流/耐压/慢断快断别混），不用铜丝短接。辅助电源芯片、启动电阻、小变压器坏，修电源板或换同型号电源小板；修完测待机 5 V/12 V 纹波，带载不掉再装屏。

面板显示与通信类：节能模式退出后再判故障；排线氧化用无水酒精擦，mini-HDMI/FFC 按到位，ZIF 作动杆压紧；NMC 状态灯异常按官方复位孔 20 秒或刷正确固件；屏背光辉但无图换屏模块，Web 通本地黑换 LCD 组件。 屏和 NMC 别混型号刷，Galaxy/Smart-UPS/Back-UPS 固件不通用。

主控与固件类：Brain Dead 复位后若正常，说明之前是死机/参数锁死；固件错装就下原厂包从 Console/USB 恢复；MCU 芯片、晶振、复位电路、Flash 坏，交授权维修。工程配置、NMC IP、关机策略、邮件告警先备份再刷机，别修完屏亮了网络管理全丢。

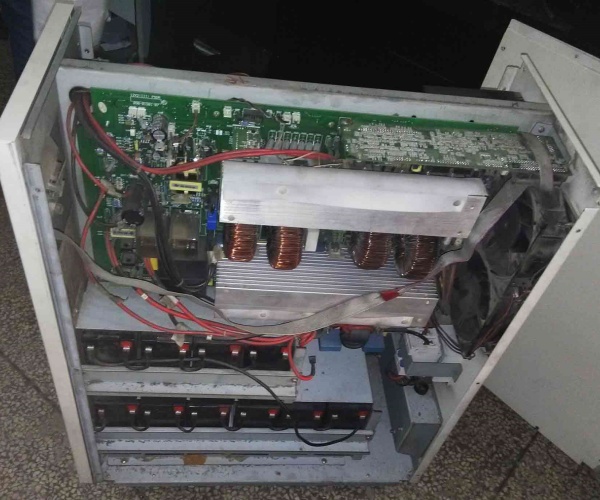

功率板与保护类：整流桥、IGBT、母线电容、驱动光耦、电流传感器、EPO 回路逐项隔离；IGBT 击穿换同规格模块并查驱动电阻/栅极保护，母线电容鼓包成组换，不单换一颗。EPO 急停复位、维修开关盖回位、风扇堵转先清灰再上电。修完先空载旁路、再逆变、再带假负载、最后带真负载。

结语

施耐德/APC UPS 不显示的根治，关键不是“黑屏就换机”，而是先问：墙上有没有电、电池够不够压、是不是屏保、屏线松没松、固件卡没卡 Bootloader，最后才动辅助电源板和功率板。现场七成不显示先落在插座/空开/电池亏电/节能模式/排线松；剩下才是辅助电源芯片坏、MCU 死机、IGBT 短路、NMC 固件装错。
