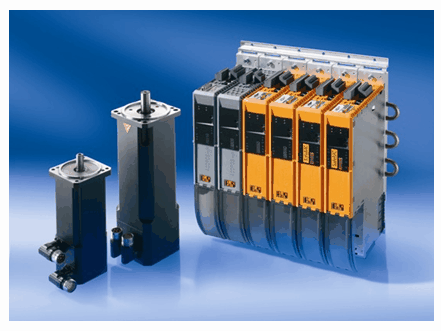

贝加莱伺服驱动器电流降额故障维修心得

2020-04-03 12:52:18新闻中心

  贝加莱伺服驱动器电流降额故障维修心得:伺服驱动器电流降额首先这是几乎所有制造商的典型情况-除了某些较小的驱动器外,额定电流输出取决于驱动器是应用于可变转矩(正常负载)还是恒转矩(重负载)应用。因此,例如,贝加莱伺服驱动器在正常工作条件下的指定工作条件下,在380 – 480伏时的额定连续输出电流为38安。在重载条件下,同一驱动器的额定连续输出电流为31安培。此较低的额定输出旨在为较高的电流消耗提供余量(即 更高的过载能力),这是因为重型启动条件通常需要更高的扭矩。在任何一种情况下,如果不存在指定的工作条件,则必须降低额定电流。那其额定值有哪些特征表现呢?

伺服驱动器由其制造商评定为在指定条件下传导指定量的电流,因此贝加莱驱动器的电流降额的具体特征如下:

1、驱动PWM载波(开关)频率:制造商之间存在差异,但额定电流输出基于设置的载波频率。如果该频率向上调整,则需要降额。

2、最高环境温度:通常为40C,每度的额定电流从41C下降到50C降低1%。大多数制造商不会将其驱动器评估为在50C以上的温度下运行。环境温度当然与安装方法有关,因此有时将这两个因素结合在一起就可以产生一个降额因素。在下面的示例中,安川变频器就是这种情况。

3、安装间距:尽管此处制造商之间的差异比其他因素大,但要获得额定电流,通常需要将驱动器安装在上方和下方之间100毫米的间隙,以确保适当的通风气流(通常从底部到顶部) ,并且从0到30mm的侧面间隙。如果驱动器是独立式的,则机柜的类型也应考虑在内。

4、海拔高度:由于密度较小的空气的冷却能力下降,通常将驱动器设计为在1000m或更低的高度上传导额定电流。海拔高度高于1000m时,每100m要求驱动电流降额1%。

引起贝加莱伺服驱动器电流降额的因素如下:

1、在额定输出电流下,该驱动器的载波频率为2 kHZ。相反,如果希望使用8 kHz的载波频率,则输出电流额定值将降至31安培。

2、限制:如果驱动器在50°C的环境温度下运行,并且安装在NEMA 1 / IP20机柜中,则额定电流必须降低15%。例如,安装在环境温度为50°C的NEMA 1机箱中的,以8 kHz载波频率运行的上述驱动器的额定电流现在为26.4安培。(请注意,这是两个因素(环境温度和安装类型)的示例,这两种因素共同导致了降额因素的增加,超出了任何一个单独因素所规定的范围。)

3、如果上面的同一驱动器位于2000m的高度,则26.4安培将进一步降低10%。

  维修贝加莱伺服驱动器电流降额的总结:另一个注意事项尽管制造商的规格规定了在规定条件下的满额定电流,但是如果您在额定温度和上限附近或接近额定温度的上限下正常运行时,也可以预期驱动器寿命会有所降低。高度。如果您希望在那儿进行操作,则值得考虑增加驱动器的尺寸,以便获得更多年的使用价值。
