畅仪喷嘴流量计无流量显示故障维修

2020-05-04 15:24:04新闻中心

  畅仪喷嘴流量计无流量显示故障维修5月1号,我们都在放假,一家湖北孝感做水处理的工厂车间主任联系我们,他们的生产设备上的流量计有问题,不显示流量了。也让操作师傅排查了下原因,也没具体找出是哪里坏了。我们检测发现,他们的流量计无流量显示估计和振动过大有关,就让客户寄过来维修,也方便测试。

  畅仪喷嘴流量计无流量显示故障维修处理方法

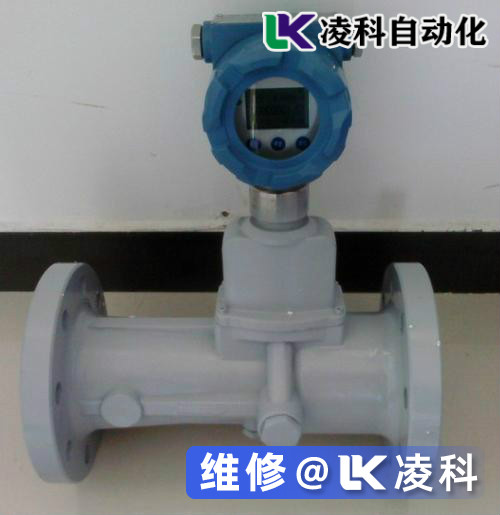

   喷嘴流量计结构简单,传感器内部为空,无附加电阻损耗,经久耐磨,可以保持足够高的测量精度,长期使用,与智能仪表结合使用,完全可以作为重复使用的测量检查仪表精度高,此功能特别适合焊接设备的工艺流量和控制流量测量,确保弯曲传感器长时间不泄漏,安全运行且对直管要求低,非常方便使用,适用范围狭窄流量计具有不同的管道材料和合适的几何尺寸,可用于测量制碱系统中大多数工艺介质和条件的流量。

  1.如果将空气与其他非冷凝性气体和蒸汽一起测量,则畅仪流量计中则会显示无流量。

  2.如果蒸汽系统储罐中的水(例如脱气器中的水)未经过物理或化学处理,则蒸汽和空气的混合比可能超过80/20,这将导致测量误差超过20%。

  3.流量计的自动排气阀是基于从全气体的蒸汽或空气混合物中分离出来的蒸汽温度,纯蒸汽的温度远高于蒸汽或空气混合物的温度,当处于蒸汽温度时,自动排气阀会膨胀,这时必须关闭气门,防止蒸汽通过。

  4.当温度低于饱和蒸汽温度时,阀瓣将收缩,阀门将打开以排放蒸汽或空气混合气系统。自动排气阀应安装在蒸汽流量计管路的前面,电场应采取一些措施减少干扰或加强信号线的屏蔽处理,否则也会导致无流量显示故障。

  5.畅仪喷嘴流量计的管道中存在不规则振动。寻找振动源,消除管道振动或对管道进行减振处理。

  6.放大板增益不正确。用示波器检查输出信号波形。如果有多个波形或丢失的波形,则表示放大器板无法正常工作。多个波形表示增益太大,丢失的波形表示增益太小。

  畅仪喷嘴流量计无流量显示故障维修总结:

  喷嘴流量变送器由喷嘴流量传感器和压差变送器组成,并输出代表压差信号大小的4-20ma电信号。 流量计算,温度和压力补偿除配置外由用户完成。结构有两种,一件安装和一件安装。集成安装是差压变送器已与喷嘴连接。产品出厂时的整体情况。用户购买集成喷嘴后,无需在使用时再次连接压力导管,但必须与相应的流量计算器,压力变送器和温度变送器配套使用。分体喷嘴流量变送器包括独立的喷嘴流量传感器和喷嘴流量传感器和压差变送器之间的连接由用户完成。喷嘴流量传感器的特性:仅设置有差压信号的形成部(喷嘴部),没有设置差压变送器和流量计算显示部。输出信号是节气门部分前后形成的压力差。其他配置由用户自己进行。维修前了解了畅仪流量计的原理及特性后,对于流量计无流量显示故障维修,也有事半功倍的作用。
